Серия MD880 MultiDrive

MD880 - высокопроизводительный низковольтный привод Multidrive переменного тока. Подходит для сложных применений: металлургия, нефтегазовая промышленность, целлюлозно-бумажная промышленность, судостроение, крупные подъемные механизмы, портовое оборудование и др.

Диапазон мощности: 3,7 – 5600 кВт
Подходит для трехфазных сетей 400-690B
Максимальная выходная частота - 1000 Гц, несущая частота - 12 кГц
Общая шина постоянного тока
Диодный выпрямитель +AFE
Разнообразие модулей расширения
Поддержка Ethernet, Modbus RTU, Modbus TCP, Profibus DP, Profinet, CANopen, EtherCAT
Симуляция электродвигателя
Регенерация энергии в сеть
Устранение неисправностей без отключения системы
Удаленная диагностика
Функции STO

Получить консультации специалистов и заказать частотный привод MD880, а также другое оборудование Inovance вы можете в компании "СИМЭКС". Наши специалисты помогут вам подобрать оптимальное оборудование для вашего проекта. Ждем ваших запросов на info@simecs.ru и по телефону (812) 677-00-57!

Описание
Загрузки

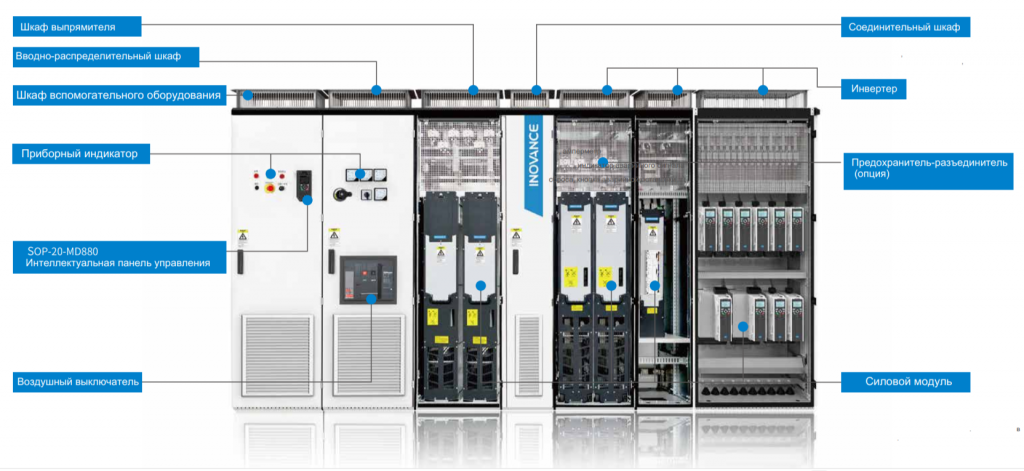

INOVANCE MD880 AC MULTIDRIVE – высокопроизводительный инженерный частотный привод переменного тока, предназначенный для управления скоростью и крутящим моментом синхронных двигателей на постоянных магнитах и асинхронных индукционных двигателей. Привод отличается высокой скоростью отклика и удельной мощностью, точностью регулирования частоты вращения, надежностью, простотой и гибкостью в эксплуатации. Преобразователь выпускается в двух конфигурациях: в качестве электропривода для одного или нескольких механизмов. Имеет модульную структуру для легкого расширения, с возможностью увеличения тока привода до 2000А. MD880 MultiDrive поддерживает прямой обмен рекуперативной энергией и энергией двигателя через общую шину постоянного тока в таких приложениях, как снижение гравитационной нагрузки или намотка и разматывание. Модуль выпрямителя, приводной и тормозной модули, а также модуль активной ректификации и фильтрации имеют книжное исполнение, что обеспечивает максимально эффективное использования пространства шкафа, сокращение количества используемых шкафов с итоговой экономией занимаемой площади на 30-60%.

Применение в промышленности: металлургия, нефтяная промышленность, целлюлозно-бумажная промышленность, портовое и морское крановое оборудование, морские суда, кабельные технологии, испытательные стенды, тоннелепроходческие комплексы, трансформаторы ветрогенераторов, низковольтные регуляторы мощности, нефтепроводы, газопроводы, шахтные подъемные машины и другое оборудование.

Характеристики частотного привода Inovance MD880 AC MultiDrive

Основной выпрямитель	Входное напряжение	4：380~415 В пер. тока，7：525~690 Впер. тока；-10%~+10%（-15%，<1мин）
	Диапазон входных частот	47-63 Гц
	Выходное напряжение	4：540~590 В пост. тока，7：740~975 В пост. тока
	Возможность перегрузки	Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут; значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут
	Эффективность	более 98%
	Коэффициент реактивной мощности	Более 0,95 (при номинальной полной нагрузке)
Выпрямитель с обратной связью	Входное напряжение	4：380~415 В пер. тока，7：525~690 Впер. тока；-10%~+10%（-15%，<1мин）
	Диапазон входных частот	47-63 Гц
	Выходное напряжение	4：540~590 В пост. тока，7：740~975 В пост. тока
	Возможность перегрузки	Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут; значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут
	Эффективность	более 98%
	Коэффициент реактивной мощности	Более 0,95 (при номинальной полной нагрузке)
Активный выпрямитель	Входное напряжение	4：380~415 В пер. тока，5：380~500 В, 7：525~690 В пер. тока；-10%~+10%（-15%，<1мин）
	Диапазон входных частот	47-63 Гц
	Выходное напряжение	4：540~720 В пост. тока，5：570~750 В пост. тока，7: 740~975 В пост. тока
	Возможность перегрузки	Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут; значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут
	Эффективность	Более 97%
	Коэффициент реактивной мощности	Более 0,99 (при номинальной полной нагрузке)
	Входной гармонический ток	THDI (КНИТ) ＜ 5%（при номинальной мощности）THDU (КНИН) ＜ 5%（Rzc ＞ 20）
Инверсия/ управление одним двигателем	Входное напряжение	Управление несколькими электродвигателями: 4：540~720 VDC，5：540~750 VDC, 7：740~975 VDC; Управление одним электродвигателем: 4：380~480 VAC；7：525~690 VAC
	Выходное напряжение	Управление несколькими электродвигателями: 4：0~415 VAC，5：0~500 VAC， 7：0~690 VAC; Управление одним электродвигателем: 4：0~480 VAC 7：0~690 VAC
	Выходная частота	0~300 Гц
	Эффективность	более 98%
	Режимы управления электродвигателем	V/F, SVC, FVC
	Диапазон регулировки скорости	V/F：1:50，SVC：1:200，FVC： 1:1000
	Точность контроля скорости	SVC: ±10%Fs (коэффициент скольжения), FVC: ±0,01%
	Отклик на изменения крутящего момента	Разомкнутый контур 5 мс, замкнутый контур 3 мс
	Режимы контроля крутящего момента	SVC, FVC
	Пусковой крутящий момент	0.5 Гц/150%(SVC), 0 Гц/200%(FVC)
	Возможность перегрузки	Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 мин каждые 5 минут; значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 мин каждые 5 минут
Преобразователь DC/DC	Напряжение на стороне высокого напряжения	4：540-720 В，5：540-850 В，7：740-1050 В
	Напряжение на стороне низкого напряжения	4：24-670 В，5：24-800 В，7：24-1000 В
	Точность измерения напряжения	На стороне низкого напряжения: ≤ 0.1%Fs ； на стороне высокого напряжения: ≤ 1%Fs
	Точность измерения тока	≤ 1%Fs
	Время отклика	≤ 3 мс (номинальный ток +10%~+90% внезапно приложенной нагрузки)
	Продолжительность переключения	≤ 6 мс (номинальный ток +90%~-90% нагрузки при внезапном переключении)
	Общий КПД	≥ 97%
	Возможность перегрузки	Быстрая перегрузка: 200% от номинальной нагрузки непрерывно на протяжении 10 секунд каждые 60 секунд Значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут
Способы управления	Аналоговые входы	2 аналоговых входа: -10В~+10В или -20мА~+20мА (варианты установки перемычек)
	Аналоговые выходы	2 аналоговых выхода: 0В~10В или 0~20мА (варианты установки перемычек)
	Цифровые входы	7 цифровых входов: для транзисторов NPN/PNP；"0"<5，"1">15，Rin (входной импеднс)2 кОм
	Высокоскоростные цифровые входы	2 цифровых входа: для транзисторов NPN/PNP；"0"<5，"1">15，Rin (входной импеднс)2 кОм； Логический уровень 24 В, входная частота <100 кГц
	Высокоскоростные цифровые выходы	2 высокоскоростных цифровых выхода: OC, максимальное входное напряжение30 В постоянного тока, логический уровень 24 В, выходная частота <100 кГц
	Релейные выходы	3 релейных выхода: нормально разомкнутые или нормально замкнутые контактные выходы,250VAC /30VDC, 2 А
	Соединение с пультом управления или ПК	Тип подключения: двойной разъем RJ45, физический уровень связи: EIA-485, режим ведущий-ведомый, максимальная скорость связи: 4 Мбит/с
	Функции безопасности	Функция безопасного отключения крутящего момента (STO) (дополнительная опция)
	Система связи Inolink	Физический уровень связи: EIA-485 Максимальная скорость связи: 5 Мбит/с
Условия эксплуатации	Рабочая температура воздуха	-10° C~+40° C при условии отсутствия наледи, при эксплуатации в температурном диапазоне +40° C~+50° C возможно снижение функциональных характеристик
	Влажность	5%~95%, без образования конденсата
	Допустимая высота установки	При установке на высоте до 1000 м, функциональные характеристики остаются неизменными, при установке на высоте выше 1000 м, функциональные характеристики снижаются на 1% на каждые 100 м, макс высота установки: 4000 м; При установке выше 2000 м, на выходной стороне необходимо дополнительно подключить разделительный трансформатор
	Механические параметры	Устойчивость к вибрации
	Класс защиты	Модули: IP00, шкафы управления: IP21, опции: IP23, IP43
	Функции безопасности	В соответствии со стандартом EN 61800-5-1
	Тип охлаждения	Принудительное воздушное охлаждение AF в соответствии со стандартом EN 60146
