SIMATIC HMI UNIFIED COMFORT PANELS

Описание

SIMATIC HMI UNIFIED COMFORT – новое поколение высокопроизводительных панелей оператора, сочетающее в себе стильный дизайн и безграничные возможности для визуализации. Векторная графика, широкий функционал с удаленным управлением и упрощенной идентификацией, высокие показатели быстродействия и возможность установки объемных приложений позволяют реализовать самые сложные задачи по управлению и диспетчеризации.

Характеристики серии

Multitouch дисплей 7" - 21,5" с антибликовым покрытием
Расширенные системные возможности и увеличенная производительность. Больше встроенных приложений
Функционал Siemens Industrial Edge
Два встроенных веб-клиента для удаленного управления и мониторинга. Подключение до трех дополнительных клиентов по лицензии
Пользовательские вэб-элементы управления
Поддержка управления двумя руками, управления в перчатках, распознавание жестов
Масштабирование и панорамирование текстовой и графической информации
Вход в систему по RFID. Идентификация по биометрическим данным SIMATIC Unified Air
Высокая электромагнитная совместимость
Версии с повышенным IP: Unified Comfort PRO (IP65), Unified Comfort Hygienic (IP69)
Две версии дизайна: с логотипом Siemens и SIMATIC HMI (алюминиевая рамка серебристого цвета) и без логотипов (алюминиевая рамка черного цвета)

	Comfort Unified MTP700	Comfort Unified MTP1000	Comfort Unified MTP1200	Comfort Unified MTP1500	Comfort Unified M TP1900	Comfort Unified MTP2200
	6AV2128-3GB06-0AX1 6AV2128-3GB36-0AX1 (без лого)	6AV2128-3KB06-0AX1 6AV2128-3KB36-0AX1 (без лого)	6AV2128-3MB06-0AX1 6AV2128-3MB36-0AX1	6AV2128-3QB06-0AX1 6AV2128-3QB36-0AX1	6AV2128-3UB06-0AX1 6AV2128-3UB06-3AX1	6AV2128-3XB06-0AX1 6AV2128-3XB36-0AX1
Дисплей: размер диагонали	7”	10.1”	12.1”	15.6”	18.5”	21.5”
∙ разрешение экрана	800x480	1280х800		1366х768	1920x1080
∙ угол обзора	160°		176°	170°	178°
∙ яркость дисплея (cd)	400				350	250
∙ наработка на отказ	50 000 часов					30 000 часов
Интерфейс Ethernet (RJ45)	2 (PN, встроенный коммутатор) + 1 Гбит Ethernet
Интерфейс RS485	1 RS 422 / 485
Протоколы	Profinet, TCP/IP, DHCP, SNMP, DCP, LLDP
SD; USB Host	2; 4
Системная карта	Есть
Соединения c PLC	16
Аварий. сообщения	9000
Переменные	8000
Архив. переменные	5000
Экраны	1200
Объекты на экран	800			1200
Переменные на экран	600			800
Скрипты	600
Проектирование	WinCC Comfort Unified
Потребляемый ток	0.45 А	0.5 А	0.6 А	0. 7А	1.2 А	1.0 А
Степень защиты	Фронтальная панель IP65/ корпус IP20 (для версии PRO - IP65, для версии Hygienic - IP69)
Фронтальная панель	214 x 158 мм	280 x 205мм	326 x 237мм	398 x 257мм	464 x 294мм	529 x 331мм
Монтажный проем	197 x 141мм	264 x 189мм	310 x 221мм	382 x 241мм	448 x 278мм	513 x 315

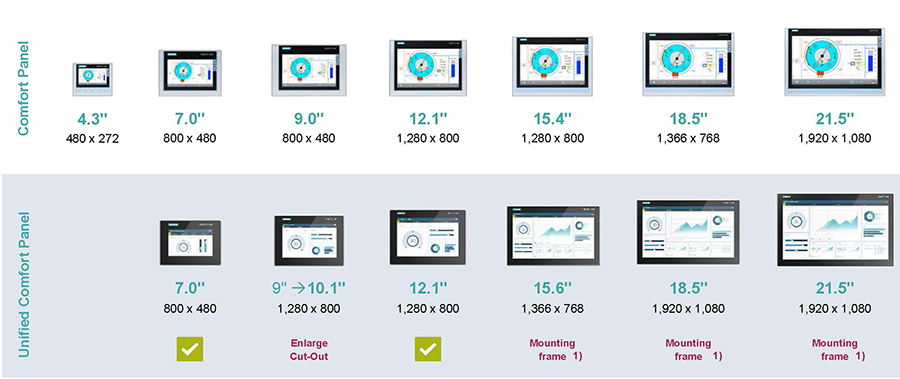

Сравнение линеек Comfort Panels и Unified Comfort Panels

	Comfort Panel7 –12"/15 –22"	Unified Comfort Panel7 –12"/15 –22"
Подключения к ПЛК	До 8	До 16
Теги	2,048 / 4,096	8,000
Тревоги	4,000 / 6,000	9,000
Логи	50	50
Архивные теги	2,048	5,000
Скрипты	100 / 200	600
Тренды	300 / 400	600
Тренды в рамках управления Трендами	8	20
Текстовые и графические листы	500	750
Экраны	500 / 750	1,200
-Объектов на экран	400 / 600	800 / 1,200
-Тегов на экран	400	600 / 800
