Модули удаленного ввода/вывода Элсима
Модули удаленного ввода-вывода (УВВ) Элсима предназначены для расширения количества сигналов ПЛК Элсима. Предусматривают возможность подключения более одного модуля УВВ с использованием выделенного коммутатора или общих сетей Ethernet.
Модули удаленного ввода/вывода (УВВ) служат для расширения количества сигналов ПЛК Элсима. При необходимости, модули могут использоваться самостоятельно для построения распределенных систем сбора данных (например, на основе персонального компьютера или контроллеров другого типа).
Варианты подключения модулей УВВ к контроллеру Элсима-М01:
1. Подключение одного модуля УВВ непосредственно к контроллеру Элсима-М01.
2. Подключения более одного модуля УВВ с использованием выделенного коммутатора.
3. Подключения модулей УВВ с использованием общих сетей Ethernet.
Вариант подключения выбирается в зависимости от количества подключаемых модулей УВВ и используемой на объекте сетевой инфраструктуры.
Общие технические характеристики
Параметры | Характеристики |
Потребляемая мощность для одного модуля, Вт, не более | 4 |
Габаритные размеры, мм | 170 х 120 х 6 |
Масса, не более | 0,3 кг |
Условия эксплуатации | |
Диапазон рабочих температур, °С | 0 ... +60* |
Относительная влажность при температуре 35°С, %, не более | 95 |
Атмосферное давление, кПа | 84 … 106,7 |
Степень защиты | IP20 |
Параметры надежности | |
Среднее время наработки на отказ, ч, не менее | 100 000 |
Средний срок службы, лет, не менее | 15 |

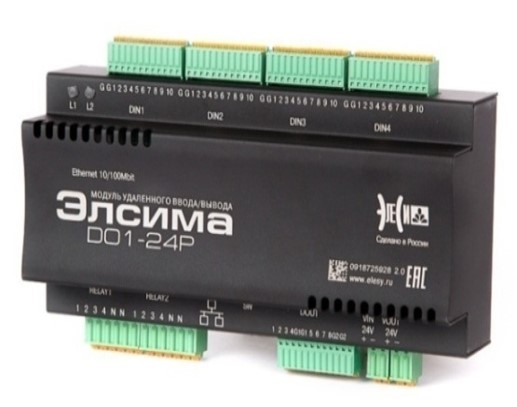

PC-D024C03 Модуль удаленного вода/вывода D01-24Р. 40 дискретных входов DIN, 2 группы по 4 релейных выхода (RELAY), 2 группы по 4 дискретных выхода ОК (DOUT), 1 разъем для подключения Ethernet 10/100 Mbit.

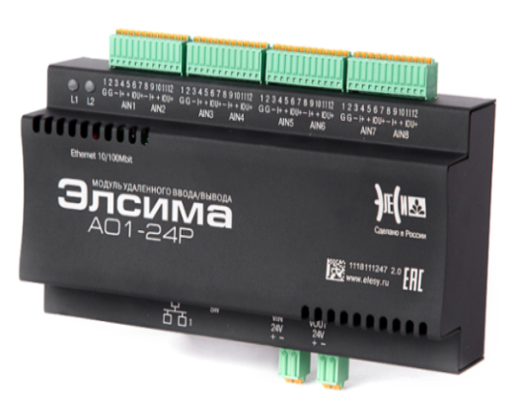

PC-A024C03 Модуль удаленного вода/вывода А01-24Р. 8 аналоговых входов (AIN), один разъем для подключения Ethernet 10/100 Mbit

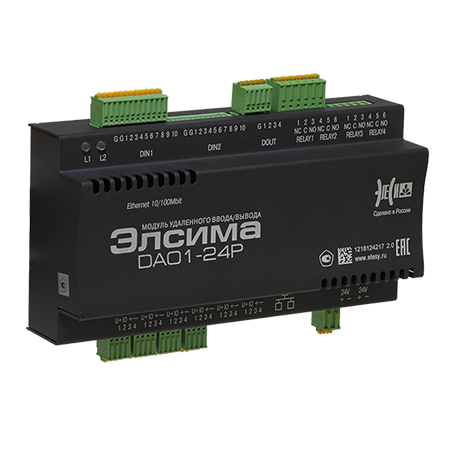

PC-DA24C03 Модуль удаленного вода/вывода DA01-24Р. 6 аналоговых входов (AIN), 20 дискретных входов DIN, 4 дискретных выхода ОК (DOUT), 4 релейных выхода (RELAY), 1 разъема для подключения Ethernet 10/100 Mbit.
