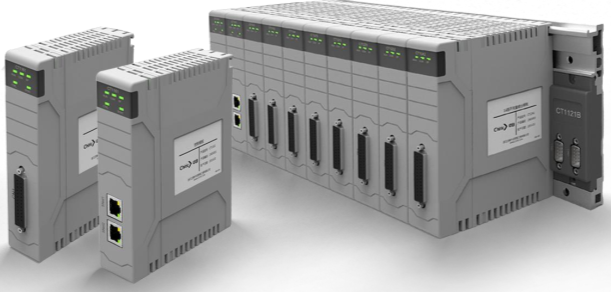

Мини-РСУ MAS400
MAS 400 - мини РСУ для для небольших и средних систем автоматизации, требующих резервирования ЦПУ и модулей управления. Подходит для управления дискретными процессами небольших систем на непрерывных производствах и ПАЗ, не требующих сертификатов SIL. Мини РСУ MAS 400 предусматривает возможность резервирования источника питания, сети, модулей управления (ЦПУ), а также модулей ввода/вывода.
Компоненты системы MAS 400
MAS400 состоит из станции управления, станции оператора/инженера и сети связи.
Станция управления осуществляет сбор, обработку и контроль данных. Состоит из локальной станции ввода-вывода и удаленной станции ввода-вывода (при необходимости). В соответствии с различной конфигурацией и настройкой аппаратного и программного обеспечения могут быть построены станции управления различного назначения, такие как станция управления технологическим процессом, станция логического управления, станция сбора данных.
Станция оператора представляет собой HMI с функцией мониторинга и управления, сбора данных об авариях, а также возможностью фиксации истории данных.
Инженерная станция предназначена для конфигурирования системы, обслуживания устройств и управления ими, а также редактирования и загрузки алгоритма управления.
Сеть связи (коммуникационная сеть) MAS400 состоит из двух уровней: резервированная системная сеть (SNet – System network) и резервированная сеть управления (CNet – Control network). Связь между станцией оператора/инженера и блоками управления осуществляется по сети SNet. Связь между модулями ввода-вывода и блоками управления — по сети CNet. SNet соответствует стандарту Ethernet IEEE 802.3. Сеть может быть подключена к одному верхнему уровню, такому как ERP или MIS, через сеть управления (MNet – Management network).
Особенности MAS400
Возможности масштабирования РСУ MAS400 позволяют подключить до 32х станций управления, до 64 рабочих станций (оператора или инженера), до 2 ЦПУ на станцию управления, до 32 модулей ввода-вывода на одну станцию. Одиночная станция управления может использоваться как ПЛК с возможностью последующего расширения (объединения) до РСУ.
Все базовые блоки РСУ построены на унифицированной процессорной базе и отличаются только набором коммуникационных функций. В максимальной комплектации доступны:
- два канала Ethernet, два канала RS-485, поддержка протокола Modbus TCP, протоколов ведущего и ведомого устройств Modbus RTU, поддержка до 32 ведомых устройств;
- встроенный промышленный микро-процессор;
- область данных 2 ГБ, память 512 МБ;
- многозадачная операционная система, работающая в режиме реального времени (RTOS);
- база данных реального времени (RTDB);
- резервирование 1:1.
Программирование контроллера осуществляется в среде ENSMAS MAS400, которая представляет собой инструментальный программный комплекс, состоящий из программного обеспечения с инженерной настройкой ChiticMaker для станции инженера и программного обеспечения для осуществления контроля в режиме реального времени ChiticView для станции оператора. Поддерживаются следующие языки программирования: IL (Instruction List), ST (Structured Text); LD (Ladder Diagram); FBD (Function Block Diagram); SFC (Sequential Function Chart).
Основные преимущества MAS400
- наличие большой номенклатуры модулей дискретных и аналоговых входов/выходов;
- большое количество модулей расширения (до 32);
- возможность резервирования цепей питания, сетевых коммуникаций, отдельных модулей;
- передача данных на верхний уровень по протоколу MODBUS RTU/TCP;
- 2 комбинированных RS-485/Ethernet-порта;
- возможность подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.;
- простое и удобное программирование в системе ENSMAS MAS400.
Применение
ПЛК MAS400 может успешно применяться для автоматизации производственных линий и промышленных установок непрерывного действия. Функционал резервирования обеспечивает возможность применения контроллера в ответственных приложениях:
- в системах водоподготовки;
- в нефтяной и нефтехимической промышленности;
- в угольно-химической промышленности;
- в теплоэнергетике;
- на производственных линиях в машиностроении;
- в фармацевтической промышленности;
- для систем управления в коммунальном хозяйстве.
Официальный дистрибьютор техники Ensmas в РФ - ООО "СИМЭКС". По вопросам приобретения продукции, а также для получения консультаций обращайтесь к нам по телефону (812) 677-00-57 или по электроннай почте info@simecs.ru
CT1411 Программное обеспечение Chitic MAS400 v 8
CT1421 Программное обеспечение Chitic OPC data service software V1.0
CT1422 Программное обеспечение Chitic report analysis softwareV1.0
CT1423 Программное оеспечение Chitic formula management softwareV1.0
CT1424 Программное обеспечение Chitic SOE analysis softwareV1.0
CHAMS Программное обеспечени Chitic CHAMS instrumentation management software V1.0
CT1441 Операционная система Windows 10
CT1614A Станция оператора/инженера с дисплеем 24' OptiPlex XE3
CT1614B Станция оператора/инженера с дисплеем 24' ThinkStation P330
CT1603A Рабочий стол
CT1603B Рабочий стол (Специальная клавиатура для управления)
CT1001 Стандартный шкаф (800 x 800 x 2100)
CT1002 Стандартный шкаф (600 x 600 x 2000)
CT1005 Принадлежности для шкафа
CT1006 Шкаф (800x800x2100mm)
CT1007 Корпус (750×300×950mm)
CT1643 Коммутатор сети SNet (8 портов)
CT1143B 8 Оптический коммутатор
CT1644A Устройство обмена данными GPRS DTU
CT1004 Коммуникационный кабель Snet (2м)
CT1008A Кабель CNET (1м)
CT1008B Кабель CNET (6м)
CT1008C Кабель CNET (2м)
CT1009 Терминальный адаптер CNET
CT1007A Коммуникационный кабель CNet (1 м)
CT1007B Кабель соединения модуля ввода/вывода и клеммной панели (1,5 м)
CT1007C Сигнальный кабель ввода/вывода (2м)
CT1007D Сигнальный кабель ввода/вывода (3м)
CT1007E Сигнальный кабель ввода/вывода (10м)
CT1007F Сигнальный кабель ввода/вывода (1м, DB44)
CT1007G Сигнальный кабель ввода/вывода (1.5м, DB44)
CT1007H Сигнальный кабель ввода/вывода (2м, DB44)
CT1007I Сигнальный кабель ввода/вывода (3м, DB44)
CT1007J Сигнальный кабель ввода/вывода (10м, DB44)
CT1007K Сигнальный кабель ввода/вывода (1м, Y)
CT1007L Сигнальный кабель ввода/вывода (1.5м, Y)
CT1007M Сигнальный кабель ввода/вывода (2м, Y)
CT1007N Сигнальный кабель ввода/вывода (3м, Y)
CT1007O Сигнальный кабель ввода/вывода (6м, Y)
CT1111A Шасси, 6 слотов
CT1111B Шасси, 10 слотов
CT1111C Шасси, 12 слотов
PW120A-24 Системный модуль питания (5A) (включает ПО Chitic power supply board software V1.0)
PW240A-24 Системный модуль питани (10A) (включает ПО Chitic power supply board software V1.0)
PW480A-24 Системный модуль питани (20A) (включает Chitic power supply board software V1.0)
CT1132D Модуль питания системы
CT1134C Модуль распределения питания (20A)
PD16D-20R Резервируемый модуль распределения питания (включает ПО Chitic universal power supply board software V1.0)
CT1142C Оптоволоконный модуль связи для подключения дополнительных корзин (Master)
CT1150 Коммуникационный модуль, 2 порта Ethernet, 4 порта RS485 поддержка протоколов Modbus TCP Server и Modbus RTU Master
