Преобразователи частоты Inovance

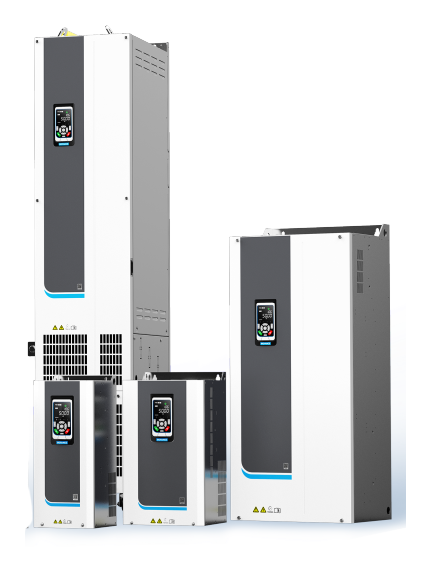

Inovance MD580 - низковольтный преобразователь частоты для обрабатывающей промышленности. Предназначен для векторного управления трехфазными асинхронными двигателями и синхронными двигателями с постоянными магнитами.
Диапазон мощности: 0.75-450 кВт, 3 фазы 380-480 VAC; 5.5-250 кВт, 3 фазы 525-690 VAC
- 5 алгоритмов управления, поддержка синхронных и асинхронных двигателей
- Порты RS485 и CAN с поддержкой пяти основных протоколов
- 7 коммуникационных шин для реализации топологии кольцевой сети PROFINET
- STO SIL3
- Конструкция из листового металла, обеспечивающая целостность конструкции корпуса. Соответствие стандартам 3C3 и 3S3
- 7 Дискретных входов, 3 релейных выхода
- Датчик температуры двигателя (до 4-х каналов), защита двигателя в режиме реального времени
- Защита от остановки и помпажа двигателя
- Внешние 24В для ввода в эксплуатацию
- Автоматический перезапуск при неисправностях
- Макс. длина кабеля между приводом и мотором – 300м
Для заказа обращайтесь к официальному дистрибьютору Inovance в России - компании СИМЭКС. Наши специалисты подберут оптимальное решение под ваши требования. Отправьте заявку по e-mail info@simecs.ru или свяжитесь с нами по телефону (812) 677-00-57.
MD580 AC DRIVE – высокопроизводительный низковольтный инженерный привод для сложных и ответственных применений. Отличается высоким крутящим моментом на низкой скорости, превосходными динамическими характеристики, устойчивостью к перегрузкам и стабильной производительностью. Подходит для управления трехфазными асинхронными двигателями и синхронными двигателями с постоянными магнитами. Привод поддерживает различные виды энкодеров, реализует такие функции, как программирование пользователем, мониторинг программного обеспечения, функции коммуникационной шины.
Применение в промышленности: металлургия, цветные металлы, строительные материалы, производство бумаги, химическая промышленность, коммунальное хозяйство, транспортное оборудование и сценическое оборудование
Характеристики привода Inovance MD580
Базовые параметры | |
Выходная частота | V/f:0–599 Гц. Векторное управление: 0–599 Гц |
Несущая частота | 0,8–12.кГц, настраивается автоматически, в зависимости от температуры радиатора |
Входное частотное разрешение | Дискретная настройка:0.01 Гц |
Аналоговая настройка: макс. частота х 0,025% | |
Емкость AC привода | Тип G: 0.4–400 кВт. Тип P: 0.7–450 кВт |
Входное напряжение | 3 фазы 380–480 VAC: 323–528 В (–15% до +10%) |
Тип двигателя и режим управления | 3-фазн асинхронный двигатель: V/f, SVC и FVC; синхрон. двигатель с пост. магнитами: SVC и FVC |
Диапазон регулирования скорости | 1:50 (V/F управление асинхронным двигателем) |
1:200 (SVC управление асинхронным двигателем) | |
1:1000 (FVC управление асинхронным двигателем) | |
Точность регулирования скорости | ±1.0% (V/f) |
±0.5% (SVC) | |
±0.02% (FVC) | |
Колебание скорости | ±0.5% (SVC) |
±0.2% (FVC) | |
Время отклика крутящего момента | <20 мсек (SVC) |
5 мсек (FVC) | |
Режим управления крутящим моментом | SVC и FVC |
Точность управления крутящим моментом | ±5% (SVC). ±3% (FVC) |
Перегрузочная способность | Тип G: 1 час при 115% от номин. тока; 1 мин при 150% от номин. тока; 2-5 сек для 178% от номин. тока |
Тип P: 1 час при 105% от номин. тока; 1 мин при 110% от номин. тока; 1-5 сек для 138% от номин. тока | |
Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента: 0,1%-30,0% | |
Кривая зависимости V/f | 5 режимов: прямолинейный V / f, многоточечный V /f, квадратный V / f, полное разделение V / f и половинное разделение V/f |
Кастомизированные функции | |
Кривая ускорения/замедления | Прямолинейное ускорение/замедление и дугообразное ускорение/замедление |
Встроенный PID-регулятор | Единый набор ПИД-параметров, облегчающий внедрение замкнутой системы управления технологическим процессом |
Коммуникация/шина | Адаптер RS485: поддержка протокола Modbus RTU |
Адаптер Modbus TCP: поддержка Modbus TCP. Адаптер Industrial Ethernet DP: поддержка PROFIBUS DP | |
Адаптер Profinet I/O: поддержка Profinet I/O industrial Ethernet. Адаптер CANopen: поддержка протокола CANopen | |
Источник запуска команд | Контроль пуска и останова с помощью SOP-20, InoDriveStudio, ЖК панели управления, каналов управления и клеммников |
Источник справки | Два источника: электрический потенциометр и мультисегментная настройка. Каждая группа включает в себя основную, дополнительную и вспомогательную скорости. Поддерживается переключение между двумя группами |
HMI | |
Аналоговый вход | AI1:.0–10В/0–20мА вх., 12-бит разрешение, корректировка точности 0.5%, поддержка PT100, PT1000,. PTC130 и KTY84 |
AI2: 0–10В/0–20мА вх., 12-бит разрешение, корректировка точности 0.5% | |
Аналоговый выход | Два AO: 0–10В /0–20 мА вых., переключение с использованием джампера, 12-бит разрешение, корректировка точности 1% |
Дискретный вход | 6 DI, поддержка PNP и NPN режимов. Программируются пользователем |
Один высокоскоростной вход, поддержка PNP и NPN режимов. Входная частота <100Гц | |
Дискретный выход | Один выход, поддержка простого (PNP или NPN) и высокоскоростного (макс.100кГц) выхода. |
Три выхода реле, программируемый нормально открытый контакт | |
Дисплей панели управления | В стандартной конфигурации: светодиодный сегментный кодовый дисплей; опционально: внешняя ЖК панель управления |

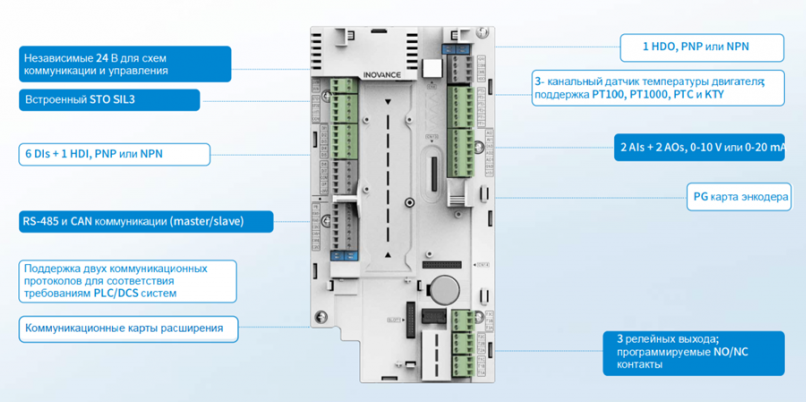

Возможности подключения

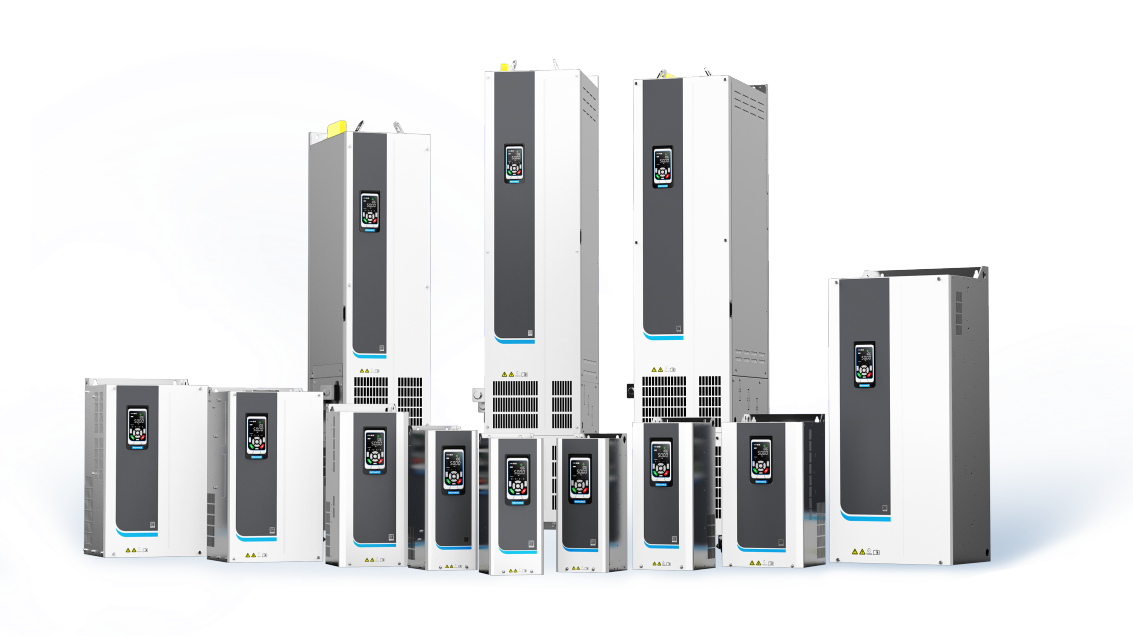

Модели частотных преобразователей Inovance MD580
Модель преобразователя |
Тип корпуса |
При применении с высокой нагрузкой | При применении с низкой нагрузкой | Аксессуары | |||||
Ном. мощ-ть (кВт) |
Ном. вход ток (А) |
Ном. выход ток (А) |
Ном. мощ-ть (кВт) |
Ном. вход ток (А) |
Ном. выход ток (А) |
Доп. входной AC реактор | Выходной AC реактор | ||
MD580-4T2R1B | T1 | 0,7 | 2,5 | 2,1 | 0,4 | 1,8 | 1,5 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% |
MD580-4T3R1B | T1 | 1,1 | 3,7 | 3,1 | 0,8 | 2,4 | 2,1 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% |
MD580-4T3R8B | T1 | 1,5 | 4,6 | 3,8 | 1,1 | 3,7 | 3,1 | MD-ACL-10-5-4T | MD-OCL-5-1.4-4T-1% |
MD580-4T5R1B | T1 | 2,2 | 6,4 | 5,1 | 1,5 | 4,6 | 3,8 | MD-ACL-10-5-4T | MD-OCL-7-1.0-4T-1% |
MD580-4T7R2B | T1 | 3 | 9,2 | 7,2 | 2,2 | 6,3 | 5,1 | MD-ACL-10-5-4T | MD-OCL-10-0.7-4T-1% |
MD580-4T9B | T1 | 3,7 | 11,3 | 9 | 3 | 9 | 7,2 | MD-ACL-10-3-4T | MD-OCL-10-0.7-4T-1% |
MD580-4T13B | T2 | 5,5 | 15,9 | 13 | 3,7 | 11,4 | 9 | MD-ACL-15-1.45-4T | MD-OCL-15-0.47-4T-1% |
MD580-4T17B | T2 | 7,5 | 22,4 | 17 | 5,5 | 16,7 | 13 | MD-ACL-15-1.45-4T | MD-OCL-20-0.35-4T-1% |
MD580-4T25B | T3 | 11 | 32,9 | 25 | 7,5 | 21,9 | 17 | MD-ACL-40-1.45-4T | MD-OCL-30-0.23-4T-1% |
MD580-4T32B | T3 | 15 | 39,7 | 32 | 11 | 32,2 | 25 | MD-ACL-40-1.45-4T | MD-OCL-40-0.18-4T-1% |
MD580-4T37B | T4 | 18,5 | 48,6 | 37 | 15 | 41,3 | 32 | D-ACL-50-0.28-4T | MD-OCL-40-0.18-4T-1% |
MD580-4T45(B) | T5 | 22 | 59 | 45 | 18,5 | 49,5 | 37 | MD-ACL-60-0.24-4T | MD-OCL-50-0.14-4T-1% |
MD580-4T60(B | T5 | 30 | 65,8 | 60 | 22 | 59 | 45 | MD-ACL-80-0.17-4T | MD-OCL-60-0.12-4T-1% |
MD580-4T75(B | T6 | 37 | 71 | 75 | 30 | 57 | 60 | MD-ACL-80-0.17-4T | MD-OCL-80-0.087-4T-1% |
MD580-4T91(B | T6 | 45 | 86 | 92 | 37 | 69 | 75 | MD-ACL-90-0.16-4T | MD-OCL-120-0.058-4T-1% |
MD580-4T112(B) | T7 | 55 | 111 | 112 | 45 | 89 | 91 | MD-ACL-120-0.12-4T | MD-OCL-120-0.058-4T-1% |
MD580-4T150(B) | T7 | 75 | 143 | 150 | 55 | 106 | 112 | MD-ACL-150-0.095-4T | MD-OCL-150-0.047-4T-1% |
MD580-4T176(B) | T8 | 90 | 167 | 176 | 76 | 139 | 150 | MD-ACL-200-0.07-4T | MD-OCL-200-0.035-4T-1% |
MD580-4T210 | T8 | 110 | 198 | 210 | 90 | 164 | 176 | MD-ACL-250-0.07-4T | MD-OCL-250-0.028-4T-1% |
MD580-4T253 | T8 | 132 | 239 | 253 | 110 | 196 | 210 | MD-ACL-250-0.056-4T | MD-OCL-330-0.021-4T-1% |
MD580-4T304 | T9 | 160 | 295 | 304 | 132 | 240 | 253 | MD-ACL-330-0.042-4T | MD-OCL-330-0.021-4T-1% |
MD580-4T377 | T9 | 200 | 359 | 377 | 160 | 287 | 304 | MD-ACL-330-0.028-4T | MD-OCL-490-0.014-4T-1% |
MD580-4T426 | T10 | 220 | 410 | 426 | 200 | 365 | 377 | MD-ACL-490-0.028-4T | MD-OCL-490-0.014-4T-1% |
MD580-4T426-L | T10 | 220 | 410 | 426 | 200 | 365 | 377 | MD-ACL-490-0.028-4T | MD-OCL-490-0.014-4T-1% (встроен) |
MD580-4T465 | T10 | 250 | 456 | 465 | 220 | 410 | 426 | MD-ACL-660-0.028-4T | MD-OCL-490-0.014-4T-1% |
MD580-4T465-L | T10 | 250 | 456 | 465 | 220 | 410 | 426 | MD-ACL-660-0.028-4T | MD-OCL-490-0.014-4T-1% (встроен) |
MD580-4T520 | T11 | 280 | 507 | 520 | 250 | 441 | 465 | MD-ACL-660-0.021-4T | MD-OCL-660-0.011-4T-1% |
MD580-4T520-L | T11 | 280 | 507 | 520 | 250 | 441 | 465 | MD-ACL-660-0.021-4T | MD-OCL-660-0.011-4T-1% (встроен) |
MD580-4T585 | T11 | 315 | 559 | 585 | 280 | 495 | 520 | MD-ACL-660-0.021-4T | MD-OCL-660-0.011-4T-1% |
MD580-4T585-L | T11 | 315 | 559 | 585 | 280 | 495 | 520 | MD-ACL-660-0.021-4T | MD-OCL-660-0.011-4T-1% (встроен) |
MD580-4T650 | T12 | 355 | 624 | 650 | 315 | 565 | 585 | MD-ACL-800-0.021-4T | MD-OCL-660-0.011-4T-1% |
MD580-4T650-L | T12 | 355 | 624 | 650 | 315 | 565 | 585 | MD-ACL-800-0.021-4T | MD-OCL-660-0.011-4T-1% (встроен) |
MD580-4T725 | T12 | 400 | 708 | 725 | 355 | 617 | 650 | MD-ACL-800-0.017-4T | OCL-1000-0.007-4T |
MD580-4T725-L | T12 | 400 | 708 | 725 | 355 | 617 | 650 | MD-ACL-800-0.017-4T | MD-OCL-880-0.009-4T-10% (встроен) |
MD580-4T820 | T12 | 450 | 782 | 820 | 400 | 687 | 725 | MD-ACL-1000-0.017-4T | OCL-1000-0.007-4T |
MD580-4T820-L | T12 | 450 | 782 | 820 | 400 | 687 | 725 | MD-ACL-1000-0.017-4T | MD-OCL-880-0.009-4T-10% (встроен) |
MD580-4T3R1B Преобразователь частоты MD580 1,1кВт(LO), 400 В.
MD580-4T3R8B Преобразователь частоты MD580 1,5кВт(LO), 400 В.
MD580-4T13B Преобразователь частоты MD580 5,5кВт(LO), 400 В.
MD580-4T17B Преобразователь частоты MD580 7,5кВт(LO), 400 В.
MD580-4T210 Преобразователь частоты MD580 110,0 кВт(LO), 400 В.
MD580-4T253 Преобразователь частоты MD580 132,0 кВт(LO), 400 В.
MD580-4T25B Преобразователь частоты MD580 11,0кВт(LO), 400 В.
MD580-4T32B Преобразователь частоты MD580 15,0 кВт(LO), 400 В.
MD580-4T37B Преобразователь частоты MD580 18,5кВт(LO), 400 В.
MD580-4T45B Преобразователь частоты MD580 22,0 кВт(LO), 400 В.
MD580-4T520 Преобразователь частоты MD580 280,0кВт(LO), 400 В.
MD580-4T585 Преобразователь частоты MD580 315,0кВт(LO), 400 В.
MD580-4T5R1B Преобразователь частоты MD580 2,2кВт(LO), 400 В.
MD580-4T60B Преобразователь частоты MD580 30,0кВт(LO), 400 В.
MD580-4T650 Преобразователь частоты MD580 355,0кВт(LO), 400 В.
MD580-4T725 Преобразователь частоты MD580 400,0кВт(LO), 400 В.
MD580-4T75B Преобразователь частоты MD580 37,0кВт(LO), 400 В.
MD580-4T7R2B Преобразователь частоты MD580 3,0кВт(LO), 400 В.
MD580-4T820 Преобразователь частоты MD580 450,0кВт(LO), 400 В.
MD580-4T9B Преобразователь частоты MD580 3,7кВт(LO), 400 В.
MD580-AZJ-A2T1 онсоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T1.
MD580-AZJ-A2T2 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T2.
MD580-AZJ-A2T3 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T3.
MD580-AZJ-A2T4 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T4.
MD580-AZJ-A2T5 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T5.
MD580-AZJ-A2T6 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T6.
MD580-AZJ-A2T7 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T7.
MD580-AZJ-A2T8 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T8.
MD580-AZJ-A2T9 Консоль для сквозного монтажа ПЧ Inovance MD580 типоразмера T9.
MD580-IO-RD1 Карта расширения ввода-вывода
MD580-PG-AS1 Плата энкодера Sin-cos и SS
MD580-PG-AU1 Карта энкодера ABZ и SSI
MD580-SI-CAN1 Карта связи CANopen
MD580-SI-DP1 Карта связи PROFIBUS DP
MD580-SI-ECAT1 Карта связи EtherCAT
MD580-SI-PN1 Карта связи PROFINET IO
