Каталог продукции
Серия MD800. Компактный AC MultiDrive
MD800 - модульный частотный привод AC MultiDrive, позволяющий осуществлять управление несколькими (до 8) двигателями одним преобразователем (до 15кВт HO/ до 18.5кВт LO на систему). Благодаря компактным размерам преобразователь позволяет экономить место в шкафу управления (до 50%).
Модульный дизайн. От 1 до 8 модулей. Размеры модуля 182х160мм (ВхШ)- Общая шина постоянного тока
- Управление несколькими электродвигателями
- Индивидуальный STO SIL3 для каждого модуля
- Подходит для асинхронных и синхронных двигателей
- Класс защиты - IP40
- Встроенные коммуникационные порты USB, CAN, RS485
- Коммуникации: Modbus RTU/TCP, CANopen, CANlink, EtherCAT, EtherNet/IP, ProfiNet
- 4DI, 4DI/DO, 2AI, 1RO. Карты расширения I/Os
- Сокращение расходов на установку, экономия места в шкафу управления
Приобрести частотный привод Inovance MD800 со склада и под заказ вы можете в компании СИМЭКС, являющейся сертифицированным дистрибьютором Inovance в России. Свяжитесь с нами по телефону (812) 677-00-57 или отправьте запрос на e-mail info@simecs.ru.
Inovance MD800 MultiDrive - новое поколение стандартных приводов переменного тока, разработанное для практического применения многоосевых систем малой мощности в традиционной OEM-промышленности. Привод широко применяется в таких областях как печать и упаковка, деревообрабатывающие станки, пищевая промышленность, логистика и складирование, печатание на ткани и окраска тканей, вентиляторы и насосы
Модульный преобразователь частоты Inovance MD800 отличается широкими коммуникационными возможностями (RS485, CAN, Ethernet IP, EtherCat, Profinet). Клеммы RS485 доступны на борту, другие способы коммуникации возможны с помощью опциональных карт. Одна коммуникационная плата позволяет управлять группой от 1 до 8 двигателей. Каждая ось имеет свой индивидуальный источник задания управления.

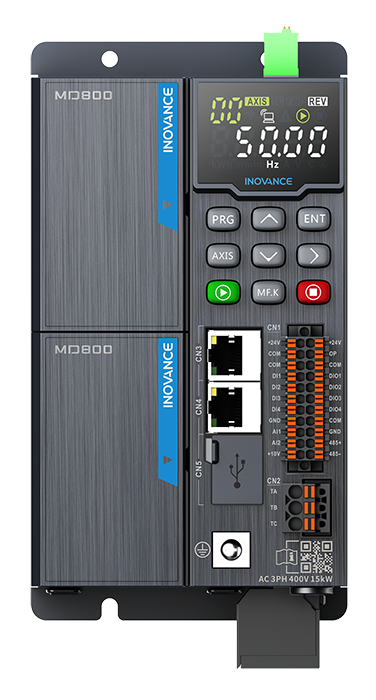

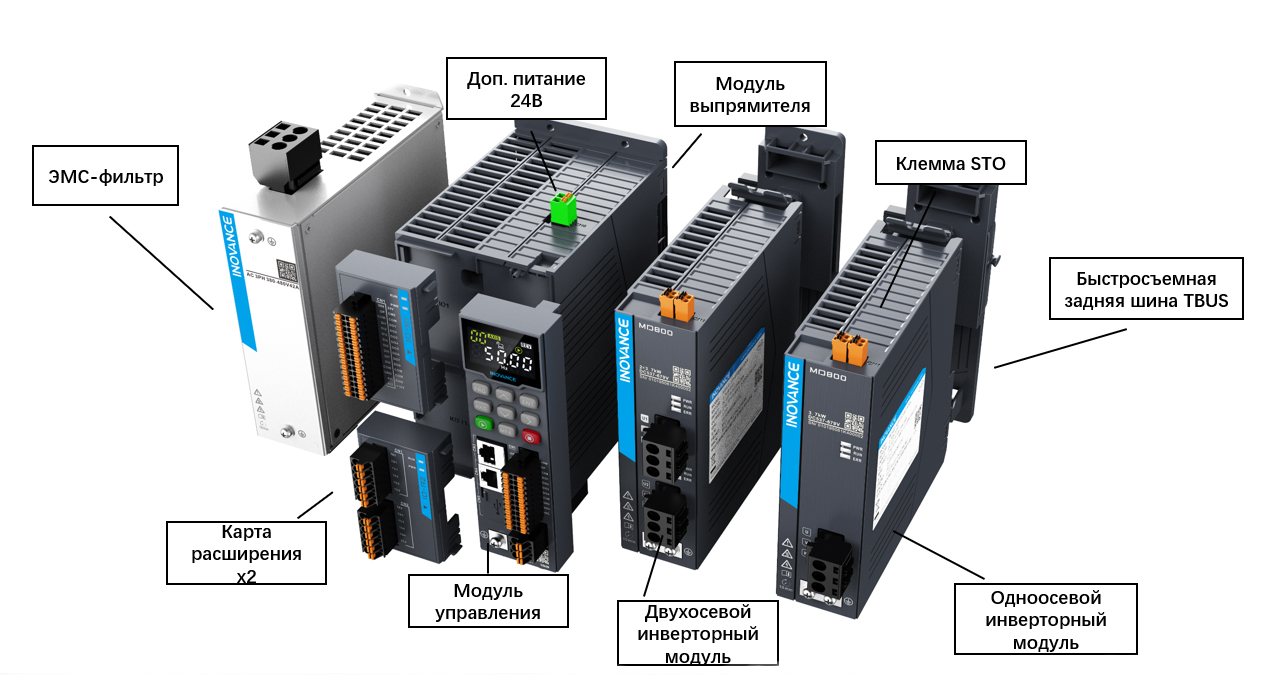

Все внешние подключения осуществляются к модулю управления. Сбоку через Т-образный коннектор устанавливаются инверторные модули (на 1 или 2 двигателя), обладающие функцией горячей замены. Предусмотрена возможность подключения до 4х одно/двух двигательных инверторных модулей суммарной мощностью до 15кВт при высокой нагрузке и до 18.5кВт при низкой нагрузке. Компактный размер полной сборки на 8 двигателей позволяет применять шкафы меньшего размера.
Продуманная конструкция привода обеспечивает экономию времени на установку и обслуживание. Все соединения реализованы через пружинные клеммы, расположенные на фронтальной части модуля. При замене неисправного модуля не требуется повторное параметрирование, поскольку все настройки преобразователя хранятся в модуле управления.
Инверторные модули
|

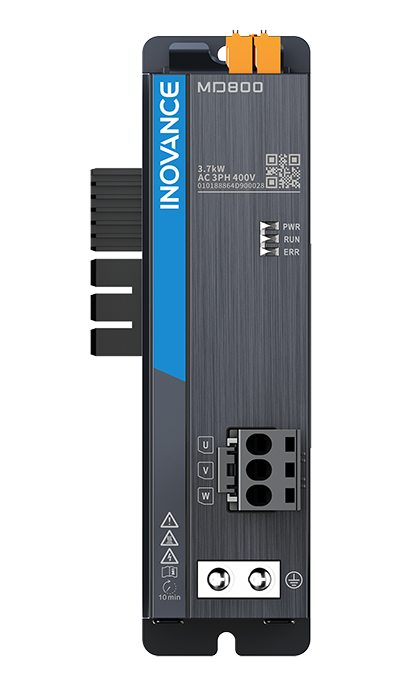

Одноосевые инверторные модули |

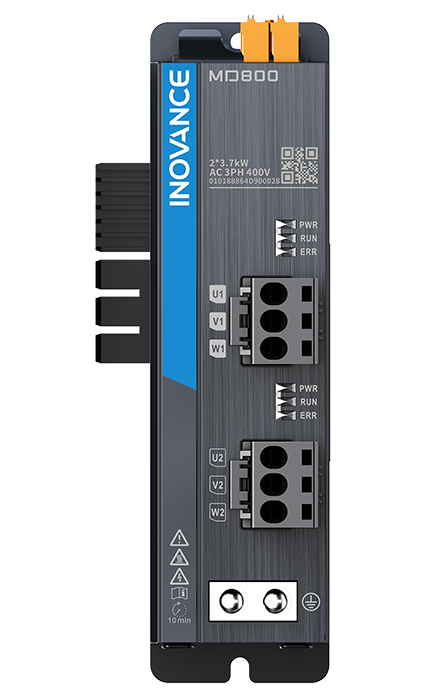

Двухосевые инверторные модули |
|||||||||||
| Мощность (кВт) | Модель | Выходной ток (A) | STO | Мощность (кВт) | Модель | Выходной ток (A) | STO | |||||
| HD | ND | HD | ND | HD | ND | HD | ND | |||||
| 400 V, DC напряжение питающей сети: 510-720 VDC | 400 V, DC напряжение питающей сети: 510-720 VDC | |||||||||||
| 0,4 | 0,75 | MD800-1-4T1R8 | 1,8 | 2,1 | Нет | 0,4 | 0,75 | MD800-2-4T1R8 | 1,8 | 2,1 | нет | |
| 0,75 | 1,5 | MD800-1-4T3R4 | 3,4 | 4,6 | Нет | 0,75 | 1,5 | MD800-2-4T3R4 | 3,4 | 4,6 | нет | |
| 1,5 | 2,2 | MD800-1-4T4R8 | 4,8 | 5,4 | Нет | 1,5 | 2,2 | MD800-2-4T4R8 | 4,8 | 5,4 | нет | |
| 2,2 | 3,7 | MD800-1-4T5R5 | 5,5 | 9 | Нет | 2,2 | 3,7 | MD800-2-4T5R5 | 5,5 | 9 | нет | |
| 3,7 | 5,5 | MD800-1-4T9R5 | 9,5 | 13 | Нет | 3,7 | 5,5 | MD800-2-4T9R5 | 9,5 | 13 | нет | |
| 5,5 | 7,5 | MD800-1-4T13 | 13 | 17 | Нет | 0,4 | 0,75 | MD800-2-4T1R8S | 1,8 | 2,1 | да | |
| 7,5 | 11 | MD800-1-4T17 | 17 | 21 | Нет | 0,75 | 1,5 | MD800-2-4T3R4S | 3,4 | 4,6 | да | |
| 0,4 | 0,75 | MD800-1-4T1R8S | 1,8 | 2,1 | Да | 1,5 | 2,2 | MD800-2-4T4R8S | 4,8 | 5,4 | да | |
| 0,75 | 1,5 | MD800-1-4T3R4S | 3,4 | 4,6 | Да | 2,2 | 3,7 | MD800-2-4T5R5S | 5,5 | 9 | да | |
| 1,5 | 2,2 | MD800-1-4T4R8S | 4,8 | 5,4 | Да | 3,7 | 5,5 | MD800-2-4T9R5S | 9,5 | 13 | да | |
| 2,2 | 3,7 | MD800-1-4T5R5S | 5,5 | 9 | Да | 200 V, DC напряжение питающей сети: 270-360 VDC | ||||||
| 3,7 | 5,5 | MD800-1-4T9R5S | 9,5 | 13 | Да | 0,2 | 0,4 | MD800-2-2T1R7 | 1,7 | 1,9 | нет | |
| 5,5 | 7,5 | MD800-1-4T13S | 13 | 17 | Да | 0,4 | 0,75 | MD800-2-2T3 | 3 | 3,5 | нет | |
| 7,5 | 11 | MD800-1-4T17S | 17 | 21 | Да | 0,75 | 1,5 | MD800-2-2T5 | 5 | 8 | нет | |
| 200 V, DC напряжение питающей сети: 270-360 VDC | 1,5 | 2,2 | MD800-2-2T8 | 8 | 9,6 | нет | ||||||
| 0,2 | 0,4 | MD800-1-2T1R7 | 1,7 | 1,9 | Нет | 2,2 | 3,7 | MD800-2-2T11 | 11 | 17,6 | нет | |
| 0,4 | 0,75 | MD800-1-2T3 | 3 | 3,5 | Нет | 0,2 | 0,4 | MD800-2-2T1R7S | 1,7 | 1,9 | да | |
| 0,75 | 1,5 | MD800-1-2T5 | 5 | 8 | Нет | 0,4 | 0,75 | MD800-2-2T3S | 3 | 3,5 | да | |
| 1,5 | 2,2 | MD800-1-2T8 | 8 | 9,6 | Нет | 0,75 | 1,5 | MD800-2-2T5S | 5 | 8 | да | |
| 2,2 | 3,7 | MD800-1-2T11 | 11 | 17,6 | Нет | 1,5 | 2,2 | MD800-2-2T8S | 8 | 9,6 | да | |
| 0,2 | 0,4 | MD800-1-2T1R7S | 1,7 | 1,9 | Да | 2,2 | 3,7 | MD800-2-2T11S | 11 | 17,6 | да | |
| 0,4 | 0,75 | MD800-1-2T3S | 3 | 3,5 | Да | |||||||
| 0,75 | 1,5 | MD800-1-2T5S | 5 | 8 | Да | |||||||
| 1,5 | 2,2 | MD800-1-2T8S | 8 | 9,6 | Да | |||||||
| 2,2 | 3,7 | MD800-1-2T11S | 11 | 17,6 | Да | |||||||
| 3,7 | 5,5 | MD800-1-2T17S | 17 | 21 | Да | |||||||
Выпрямители, EMC фильтры, аксессуары
Выпрямители |
EMC фильтры |
||||||
| Мощность (кВт) | Модель |
Встроенный блок динамического торможения |
Категория | Фильтр | Модель выпрямителя | ||
| HD | ND |
EMC фильтр (To achieve C2 level) |
FIL800-4T-045 | MD800-0-4T12* | |||
| 3 ph 400 VAC input | MD800-0-4T22* | ||||||
| 3,7 | 5,5 | MD800-0-4T12 | No | MD800-0-4T41* | |||
| 7,5 | 11 | MD800-0-4T22 | FIL800-2S-045 | MD800-0-2S24* | |||
| 15 | 18,5 | MD800-0-4T41 | MD800-0-2S40* | ||||
| 3,7 | 5,5 | MD800-0-4T12B | Yes |
Аксессуары |
|||
| 7,5 | 11 | MD800-0-4T22B | IO-M1 | Карта расширения вх/вых:.8.DI,.8.DO,.2.AI | |||
| 15 | 18,5 | MD800-0-4T41B | |||||
| 1 ph 200 VAC input | IO-R1 | Релейная карта расширения:.8 реле с нормально открытыми контактами | |||||
| 2,2 | 3 | MD800-0-2S24 | No | IO-R2 | Релейная карта расширения:.4 реле с переключающими контактами | ||
| 3,7 | 4,4 | MD800-0-2S40 | SI-PN1 | PROFINET коммуникационная карта | |||
| 2,2 | 3 | MD800-0-2S24B | Yes | SI-ECAT1 | EtherCAT коммуникационная карта | ||
| 3,7 | 4,4 | MD800-0-2S40B | SI-EN | Ethernet.IP коммуникационная карта | |||
| 3 ph 220 VAC input | SI-EM | Modbus.TCP коммуникационная карта | |||||
| 7,5 | 11 | MD800-0-2T41B | Yes | SOP-20 | Удаленная CD.клавиатура.(в комплекте кабель 3м) | ||
| MD800-PBJ100M-W1 | Кронштейн для крепления кабеля для выпрямителя | ||||||
| MD800-PBJ50M-W1 | Кронштейн для крепления кабеля для инверторов | ||||||
| MD800-AZB1 | Монтажная плата для быстрой установки MD800 в электрическом силовом шкафу | ||||||
MD800-0-2S24B-INT Выпрямитель с функцией тормоза для инвертера MD800 - 3.7kW, 1-фазн AC, входное напряжение -200-240V, входной ток 24A
MD800-0-2S40B-INT Выпрямитель с функцией тормоза для инвертера MD800 - 2.2kW, 1-фазн AC, входное напряжение -40A
MD800-0-4T12B-INT Выпрямитель с функцией тормоза для инвертера MD800 - 3.7kW, 3-фазн AC, входное напряжение -380-480V, входной ток 12A
MD800-0-4T22B-INT Выпрямитель с функцией тормоза для инвертера MD800 - 7.5kW, 3-фазн AC, входное напряжение -380-480V, входной ток 22A
MD800-0-4T41B-INT Выпрямитель с функцией тормоза для инвертера MD800 - 15kW, 3-фазн AC, входное напряжение -380-480V, входной ток 41A
MD800-1-2T11-INT Одноосевой инвертер DC без функции STO, 2.2kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 11A
MD800-1-2T11S-INT Одноосевой инвертер DC серии MD800, 2.2kW, питание 1-фазн, 220V (с функцией STO). Входное напряжение 270-360V, двухосевой. Выходной ток - 11A
MD800-1-2T1R7-INT Одноосевой инвертер DC без функции STO, 0.2kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 1.7A
MD800-1-2T1R7S-INT Одноосевой инвертер DC серии MD800, 0.2kW, питание 1-фазн, 220V (с функцией STO). Входное напряжение 270-360V. Выходной ток - 1.7A
MD800-1-2T3-INT Одноосевой инвертер DC без функции STO, 0.4kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 3A
MD800-1-2T3S-INT Одноосевой инвертер DC серии MD800, 0.4kW, питание 1-фазн, 220V (с функцией STO). Входное напряжение 270-360V. Выходной ток - 3A
MD800-1-2T5-INT Одноосевой инвертер DC без функции STO, 0.75kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 5A
MD800-1-2T5S-INT Одноосевой инвертер DC серии MD800, 0.75kW, питание 1-фазн, 220V (с функцией STO). Входное напряжение 270-360V. Выходной ток - 5A
MD800-1-2T8-INT Одноосевой инвертер DC без функции STO, 1.5kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 8A
MD800-1-2T8S-INT Одноосевой инвертер DC серии MD800, 1.5kW, питание 1-фазн, 220V (с функцией STO). Входное напряжение 270-360V. Выходной ток - 8A
MD800-1-4T13-INT Одноосевой инвертер DC, без функции STO, 5.5kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 13A
MD800-1-4T13S-INT Одноосевой инвертер DC, 5.5kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 13A
MD800-1-4T17-INT Одноосевой инвертер DC, без функции STO, 7.5kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 17A
MD800-1-4T17S-INT Одноосевой инвертер DC, 7.5kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 17A
MD800-1-4T1R8-INT Одноосевой инвертер DC, без функции STO, 0.4kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 1.8A
MD800-1-4T1R8S-INT Одноосевой инвертер DC, 0.4kW, 3-фазн, 400V (с функцией STO) . Входное напряжение 510-720V. Выходной ток 1.8A
MD800-1-4T3R4-INT Одноосевой инвертер DC, без функции STO, 0.75kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 3A
MD800-1-4T3R4S-INT Одноосевой инвертер DC, 0.75kW, 3-фазн, 400V (с функцией STO) . Входное напряжение 510-720V. Выходной ток 3.4A
MD800-1-4T4R8-INT Одноосевой инвертер DC, без функции STO, 1.5kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 4.8A
MD800-1-4T4R8S-INT Одноосевой инвертер DC, 1.5kW, 3-фазн, 400V (с функцией STO) . Входное напряжение 510-720V. Выходной ток 4.8A
MD800-1-4T5R5-INT Одноосевой инвертер DC, без функции STO, 2.2kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 5.5A
MD800-1-4T5R5S-INT Одноосевой инвертер DC, 2.2kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 5.5A
MD800-1-4T9R5-INT Одноосевой инвертер DC, без функции STO, 3.7kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 9.5A
MD800-1-4T9R5S-INT Одноосевой инвертер DC, 3.7kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 9.5A
MD800-2-2T11-INT Двухосевой инвертер DC без функции STO, 2.2kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 11A
MD800-2-2T11S-INT Двухосевой инвертер DC серии MD800, 2.2kW (с функцией STO). Входное напряжение 270-360V. Выходной ток - 11A
MD800-2-2T1R7-INT Двухосевой инвертер DC без функции STO, 0.2kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 1.7A
MD800-1-2T1R7S-INT Двухосевой инвертер DC серии MD800, 0.2kW (с функцией STO). Входное напряжение 270-360V. Выходной ток - 1.7A
MD800-2-2T3-INT Двухосевой инвертер DC без функции STO, 0.4kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 3A
MD800-2-2T3S-INT Двухосевой инвертер DC серии MD800, 0.4kW (с функцией STO). Входное напряжение 270-360V. Выходной ток - 3A
MD800-2-2T5-INT Двухосевой инвертер DC без функции STO, 0.75kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 5A
MD800-2-2T5S-INT Двухосевой инвертер DC серии MD800, 0.75kW (с функцией STO). Входное напряжение 270-360V. Выходной ток - 5A
MD800-2-2T8-INT Двухосевой инвертер DC без функции STO, 1.5kW, питание однофазн., 220V. Входное напряжение 270-360V. Выходной ток - 8A
MD800-2-2T8S-INT Двухосевой инвертер DC серии MD800, 1.5kW (с функцией STO). Входное напряжение 270-360V. Выходной ток - 8A
MD800-2-4T1R8-INT Двухосевой инвертер DC, без функции STO, 0.4kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 1.8A
MD800-2-4T1R8S-INT Двухосевой инвертер DC, 0.4kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 1.8A
MD800-2-4T3R4-INT Двухосевой инвертер DC, без функции STO, 0.75kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 3.4A
MD800-2-4T3R4S-INT Двухосевой инвертер DC, 0.75kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 3.4A
MD800-2-4T4R8-INT Двухосевой инвертер DC, без функции STO, 1.5kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 4.8A
MD800-2-4T4R8S-INT Двухосевой инвертер DC, 1.5kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 4.8A
MD800-2-4T5R5-INT Двухосевой инвертер DC, без функции STO, 2.2kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 5.5A
MD800-2-4T5R5S-INT Двухосевой инвертер DC, 2.2kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 5.5A
MD800-2-4T9R5-INT Двухосевой инвертер DC, без функции STO, 3.7kW, 3-фазн, 400V. Входное напряжение 510-720V. Выходной ток 9.5A
MD800-2-4T9R5S-INT Двухосевой инвертер DC, 3.7kW, 3-фазн, 400V (с функцией STO). Входное напряжение 510-720V. Выходной ток 95A
MD800-AZB1 Монтажная плата для быстрой установки MD800 в электрическом силовом шкафу
| 1 2 |
Inovance MD800 Модуль инвертера_Краткое руководство пользователя (мануал) по монтажу и вводу в эксплуатацию (Рус.яз))- Inovance MD800 Руководство по подбору (мануал)
- Inovance MD800 Руководство по быстрой установке и вводу в эксплуатацию (мануал)
- Inovance MD800 Руководство по функционалу (мануал)
- Inovance MD800 Руководство по работе с EtherCAT (мануал)
- Inovance MD800 Руководство по обслуживанию (мануал)
- Inovance MD800 Руководство по установке и вводу в эксплуатацию (мануал)
- Inovance MD800 Руководство по коммуникациям
