Серия CS710 (крановый привод)

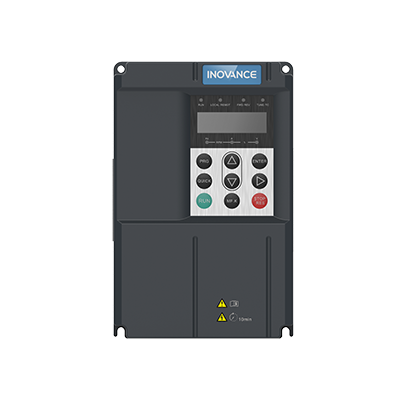

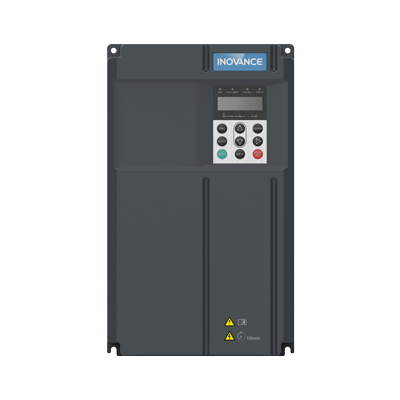

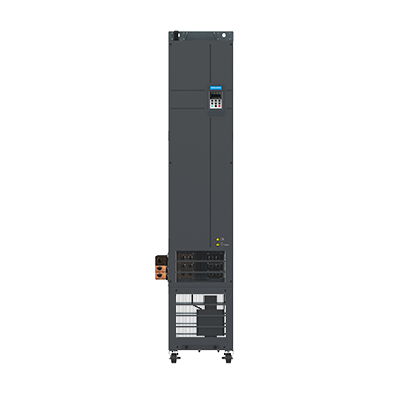

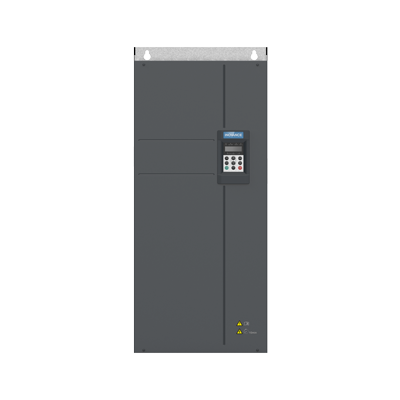

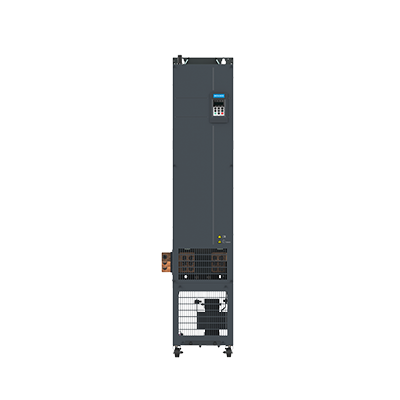

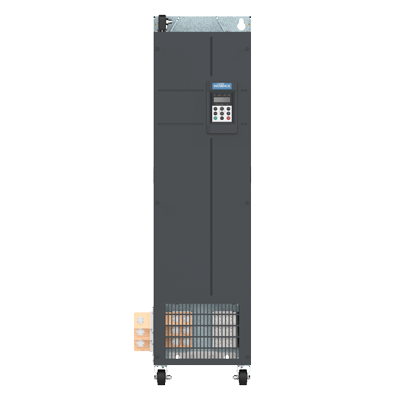

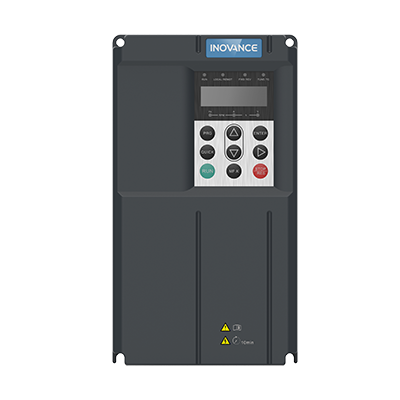

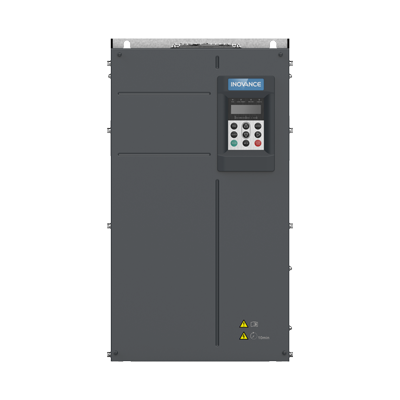

Inovance CS710 - высокопроизводительный крановый привод для точного управления грузоподъемными механизмами (мостовой, башенный, козловой, портальный кран).
Крановый функционал
- Специальный алгоритм управления асинхронным двигателем. Привод CS710 позволяет управлять двигателями на кранах в условиях значительных колебаний температур (-40…+120 °С), имеет расширенные функциональные возможности управления моментом на низких скоростях движения механизмов крана.
- Отдельный дискретный выход для управления механическим тормозом
- Увеличение скорости подъема или опускания с пустым крюком
- Удержание груза без механического тормоза до 10 минут
- Передача данных для системы весоизмерения (значение момента двигателя аналоговому выходу или по сети - для косвенного расчета веса груза.)
- Функция антираскачки (опционально).
Купить частотные преобразователи Inovance CS710 вы можете в компании "СИМЭКС". Мы предлагаем полный спектр оборудования Inovance: контроллеры и распределенная периферия, преобразователи частоты, панели HMI, сервоприводы. Оборудование доступно на нашем складе в Санкт-Петербурге и под заказ. Наши специалисты помогут подобрать оптимальное оборудование для решения ваших задач, проконсультируют по вопросам параметрирования и настройки техники. Возможно предоставление образцов для тестирования. Ждем ваших запросов на info@simecs.ru или по телефону (812) 677-00-57.

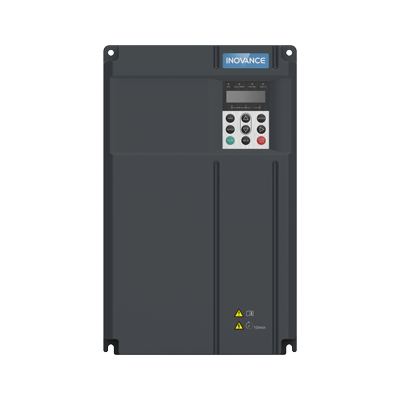

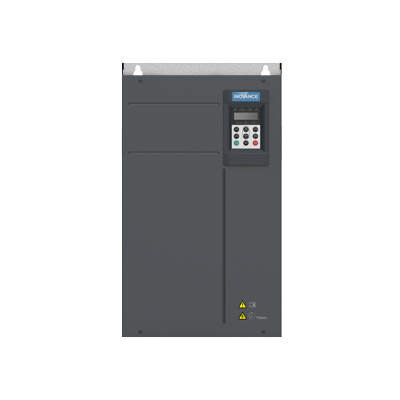

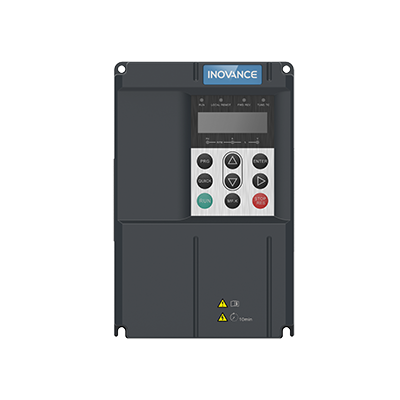

Преобразователи частоты Inovance серии CS710 специально разработаны для управления асинхронными двигателями при выполнении крановых операций, таких как подъем, перемещение и вращение. В зависимости от напряжения и номинальной мощности инверторы серии CS710 выполняется в пластиковом корпусе, либо в корпусе из листового металла.
Особенности преобразователей частоты Inovance серии CS710
- Диапазон мощности: 0,4‐400 кВт
- STO SIL 3 PL e
- Векторное управление в разомкнутом и замкнутом контуре. Высокая перегрузочная способность: 150% в течение 60 сек с периодом 300 сек, 180% в течение 3 сек с периодом 300 сек
-
Встроенный DC реактор (400 В, 18,5 кВт и выше)
- Встроенный тормозной модуль в моделях до 75 кВт
- Реле механического тормоза с ресурсом 1.000.000 включений
- Управление последовательностью торможения
- Конформное покрытие плат для защиты от воздействия агрессивных сред и токопроводящей пыли
- Работа при температуре окружающей среды до 50℃
- Возможны варианты монтажа со сквозным отверстием (от 0,4 до 160 кВт)

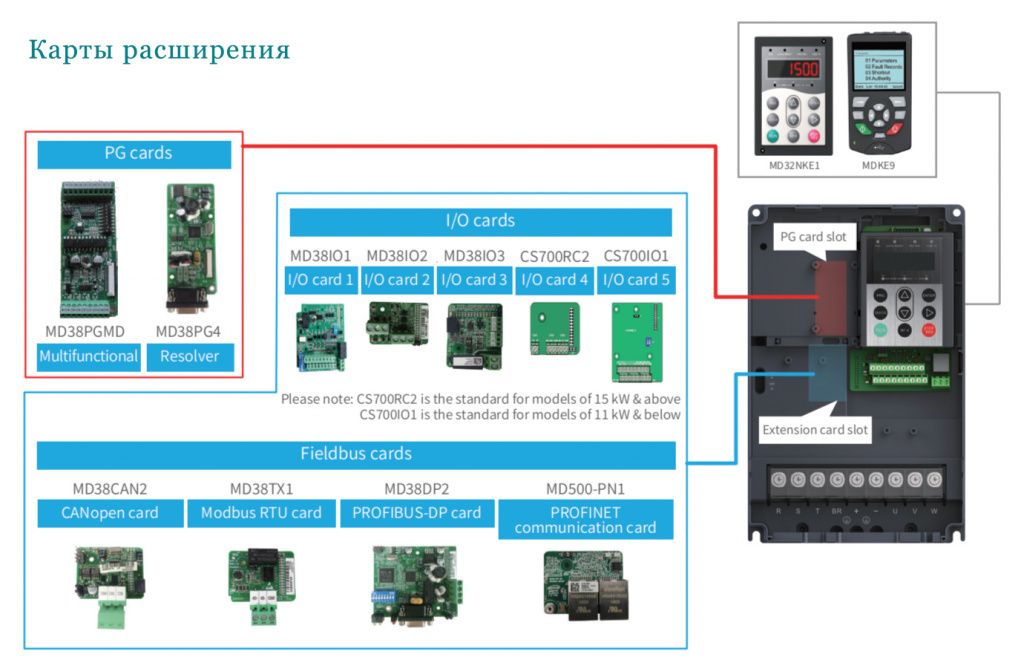

- Поддержка Modbus-RTU, Modbus-TCP, PROFIBUS-DP, PROFINET, CANopen, CANlink
- Встроенные крановые функции: управление внешним тормозом, антираскачка, защита от перегрузки, защита от потери грузка и др.
Документация
Inovance CS710_Руководство пользователя
ПО InoDriverShop MD V3.7.1.28_Для преобразователей MD290/500/500PLUS/520/800/810, CS710 (требуется установка)
ПО InoDriveShop V2.0.3 (MD Express)_для преобразователей MD200/290/310/500, CS710 (установка не требуется)
CS710-4T0.7GB-INT Крановый привод CS710, 3ф, 400В, мощность - 0,4кВт, выходной ток - 1,5А. С тормозным блоком
CS710-4T0.7GB-INT Крановый привод CS710, 3ф, 400В, мощность - 0,75кВт, выходной ток - 2,1А. С тормозным блоком
CS710-4T1.1GB-INT Крановый привод CS710, 3ф, 400В, мощность - 1,1кВт, выходной ток - 3,1А. С тормозным блоком
CS710-4T1.5GB-INT Крановый привод CS710, 3ф, 400В, мощность - 1,5кВт, выходной ток - 3,8А. С тормозным блоком
CS710-4T2.2GB-INT Крановый привод CS710, 3ф, 400В, мощность - 2,2кВт, выходной ток - 5,1А. С тормозным блоком
CS710-4T3.0GB-INT Крановый привод CS710, 3ф, 400В, мощность - 3.0кВт, выходной ток - 7,2А. С тормозным блоком
CS710-4T3.7GB-INT Крановый привод CS710, 3ф, 400В, мощность - 3,7кВт, выходной ток - 9А. С тормозным блоком
CS710-4T5.5GB-INT Крановый привод CS710, 3ф, 400В, мощность - 5,5кВт, выходной ток - 13А. С тормозным блоком
CS710-4T7.5GB-INT Крановый привод CS710, 3ф, 400В, мощность - 7,5кВт, выходной ток - 17А. С тормозным блоком
CS710-4T11GB-INT Крановый привод CS710, 3ф, 400В, мощность - 11кВт, выходной ток - 25А. С тормозным блоком
CS710-4T15GB-INT Крановый привод CS710, 3ф, 400В, мощность - 15кВт, выходной ток - 32А. С тормозным блоком
CS710-4T18.5GB-T-INT Крановый привод CS710, 3ф, 400В, мощность - 18,5кВт, выходной ток - 37А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T22GB-T-INT Крановый привод CS710, 3ф, 400В, мощность - 22кВт, выходной ток - 45А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T30GB-INT Крановый привод CS710, 3ф, 400В, мощность - 30кВт, выходной ток - 60А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T37GB-INT Крановый привод CS710, 3ф, 400В, мощность - 37кВт, выходной ток - 75А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T45GB-INT Крановый привод CS710, 3ф, 400В, мощность - 45кВт, выходной ток - 91А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T55GB-INT Крановый привод CS710, 3ф, 400В, мощность - 55кВт, выходной ток - 112А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T75GB-INT Крановый привод CS710, 3ф, 400В, мощность - 75кВт, выходной ток - 150А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T90G-INT Крановый привод CS710, 3ф, 400В, мощность - 90кВт, выходной ток - 176А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T110G-INT Крановый привод CS710, 3ф, 400В, мощность - 110кВт, выходной ток - 210А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T132G-INT Крановый привод CS710, 3ф, 400В, мощность - 132кВт, выходной ток - 253А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T160G-INT Крановый привод CS710, 3ф, 400В, мощность - 160кВт, выходной ток - 304А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T200G-INT Крановый привод CS710, 3ф, 400В, мощность - 200кВт, выходной ток - 377А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T220G-INT Крановый привод CS710, 3ф, 400В, мощность - 220кВт, выходной ток - 426А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T250G-INT Крановый привод CS710, 3ф, 400В, мощность - 250кВт, выходной ток - 465А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T280G-INT Крановый привод CS710, 3ф, 400В, мощность - 280кВт, выходной ток - 520А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T315G-INT Крановый привод CS710, 3ф, 400В, мощность - 315кВт, выходной ток - 585А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T355G-INT Крановый привод CS710, 3ф, 400В, мощность - 355кВт, выходной ток - 650А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T400G-INT Крановый привод CS710, 3ф, 400В, мощность - 400кВт, выходной ток - 725А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T0.7GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 0,75кВт, выходной ток - 2,1А. С тормозным блоком
CS710-4T1.1GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 1,1кВт, выходной ток - 3,1А. С тормозным блоком
CS710-4T1.5GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 1,5кВт, выходной ток - 3,8А. С тормозным блоком
CS710-4T2.2GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 2,2кВт, выходной ток - 5,1А. С тормозным блоком
CS710-4T3.0GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 3.0кВт, выходной ток - 7,2А. С тормозным блоком
CS710-4T3.7GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 3,7кВт, выходной ток - 9А. С тормозным блоком
CS710-4T5.5GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 5,5кВт, выходной ток - 13А. С тормозным блоком
CS710-4T7.5GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 7,5кВт, выходной ток - 17А. С тормозным блоком
CS710-4T11GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 11кВт, выходной ток - 25А. С тормозным блоком
CS710-4T15GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 15кВт, выходной ток - 32А. С тормозным блоком
CS710-4T18.5GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 18,5кВт, выходной ток - 37А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T22GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 22кВт, выходной ток - 45А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T30GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 30кВт, выходной ток - 60А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T37GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 37кВт, выходной ток - 75А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T45GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 45кВт, выходной ток - 91А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T55GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 55кВт, выходной ток - 112А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T75GB-F Крановый привод CS710-F, 3ф, 400В, мощность - 75кВт, выходной ток - 150А. С тормозным блоком. Встроенный дроссель постоянного тока
CS710-4T90G-F Крановый привод CS710-F, 3ф, 400В, мощность - 90кВт, выходной ток - 176А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T110G-F Крановый привод CS710-F, 3ф, 400В, мощность - 110кВт, выходной ток - 210А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
CS710-4T132G-F Крановый привод CS710-F, 3ф, 400В, мощность - 132кВт, выходной ток - 253А. Внешний тормозной модуль (опционально). Встроенный дроссель постоянного тока
