Контроллеры EASY (H6U)
EASY PLC – линейка компактных контроллеров, ориентированная на выполнение задач управления разной степени сложности: от простейших операций импульсного управления до самых сложных задач управления движением на базе EtherCAT и Ethernet/IP.
- Управление движением PtP, CAM, интерполяция
- Поддержка сетевых протоколов Modbus RTU, CANopen, Ethernet/IP, EtherCat
- Бесплатное ПО AutoShop и OFF Line симулятор
- Поддержка языков программирования ST Lite, LD, SFC, FB/FC
- Поддержка от 8 до 16 модулей I/O GL20
- Простое подключение благодаря клеммам PUSH-IN
- Экономия времени на установку до 82% благодаря отключаемым клеммным блокам
- Разъем Type-C для конфигурирования обеспечивает простой ввод ПЛК в эксплуатацию
По вопросам приобретения ПЛК EASY и другого оборудования Inovance обращайтесь в компанию СИМЭКС, являющуюся официальным дистрибьютором техники Инованс на территории России. Мы осуществляем оперативную поставку оборудования с нашего склада и под заказ, предоставляем гарантию на всю приобретаемую у нас технику, оказываем консультационные услуги по вопросам подбора и настройки оборудования. Наши контакты
EASY PLC - полная линейка компактных ПЛК, ориентированная на выполнение задач разной степени сложности - от простейших операций до сложных задач с управлением движением по высокоскоростной шине EtherCAT. Контроллеры поддерживают связь по протоколам Modbus RTU, CANopen, Ethernet/IP, EtherCAT. В качестве периферии ПЛК EASY используются ультра-компактные модули ввода/вывода GL20 с возможностью быстрой замены и подключения. Для программирования контроллеров используется бесплатное ПО AutoShop с поддержкой языков программирования ST Lite, LD, SFC, FB/FC.
Серия EASY представлена масштабируемой линейкой от младшего контроллера EASY301 с расширением до 8 модулей и управлением PtP 4-мя осями до старшего контроллера линейки EASY520 с 2-мя портами Ethernet и полевой шиной EtherCAT для управления осями:
|
|
|
|
| EASY 301 | EASY302 | EASY320 | EASY521/522/523 |
|
• 1хRS232, 1xRS485 • 4 оси с импульсным управлением • 8 модулей GL20 |
• 1хRS232, 1xRS485 • 4 оси с импульсным управлением • 16 модулей GL20 • 2хGE20 |
• 1хRS232, 1xRS485•2xEthernet • 4 оси с импульсным управлением • 16 модулей GL20 • 2xGE20 |
• 1хRS232,1xRS485 • 2xEthernet • 1xEtherCat • 8/16/32 EtherCat axes • 16 модулей GL20 • 2xGE20 • 72 узла EtherCat |
Функциональные особенности ПЛК серии EASY
Легкость в настройке
- Графический интерфейс для конфигурации оборудования
- Готовые функциональные блоки: PLCopen, Motion Control, Auto-Tune PID, связь и диагностика
- Поддержка автоматического сканирования ведомых устройств EtherCAT
- Поддержка off-line отладки программы и симуляции с HMI IT7000
- Поддержка оптимизации программ
- Поддержка создания и хранения библиотек
- Поддержка зашифрованных программ
- Поддержка функциональных блоков в зашифрованном виде
- Безопасное использование с Firewall
- Поддержка администрирования IP-адресов

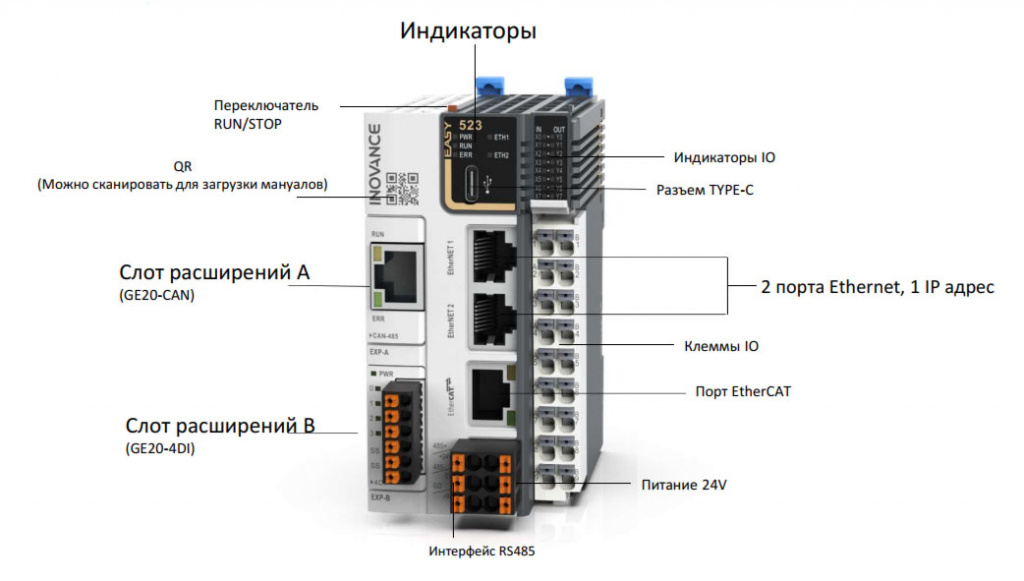

Интерфейсы
Характеристики контроллеров EASY
| Характеристики | Easy301-0808TN | Easy302-0808TN | Easy320-0808TN | Easy523-0808TN |
| Оси (управление движением) | 4 оси с импульсным управлением | 5 осей с импульсным управлением | 5 осей с импульсным управлением | До 32 синхронизированных осей: 32 оси EtherCAT или комбинация, включающая до 5 осей импульсного управления |
| Модули расширения (GL20) | 8 | 16 | ||
| Разъемы расширения (GE20) | - | 2 (поддержка коммуникации/цифровых IO/TF карты/RTC) | ||
| Ethernet | - | 2 | 2 | |
| Modbus TCP до 32 ведомых устройств | Modbus TCP до 32 ведомых устройств | |||
| Ethernet/IP | Ethernet/IP сканер/адаптер | |||
| EtherCAT | - | |||
| Последовательные порты | 1 x RS232 1 x RS485. Беспротокольный режим, Modbus RTU/ASC до 16 ведомых устройств | 1 x RS232, 1 x RS485 Поддержка 1 x RS232/485 расширения и 1 x CAN расширения. Беспротокольный режим, Modbus RTU/ASC 16 ведомых устройств (рекомендовано) | 1 x RS485. Поддержка 2 x RS232 /485 расширения и 1 x CAN расширения. Беспротокольный режим, Modbus RTU/ASC 16 ведомых устройств (рекомендовано) | 1 x RS485. Поддержка 2 x RS232/485 расширения. Беспротокольный режим, Modbus RTU/ASC 16 ведомых устройств (рекомендовано) |
| CAN-коммуникация | - | 1 (требуется карта расширения), поддержка CANlink/CANopen master/slave (до 62 ведомых устройств) | ||
| Память программ | 128 K step | 200 k step | ||
| Память данных | 1 Мб (128 KB энергонезависим.) | 2 Мб (128 KB энергонезависим.) | ||
| Программный элемент емкостью 150 Кб, энергонезависимый после № 1000 | ||||
| Время обработки инструкции | 20 K step / 2 ms | 20 K step / 1.6 ms | ||
| Размеры (ШхВхШ), мм | 24x100x83 | 40x100x83 | 53x100x80 | |
| Другие интерфейсы | Type C | Type C,TF карта (требуется модуль расширения TF карты) | ||
| CAM и интерполяция | - | Поддержка CAM и интерполяционного движения | ||
| Оси энкодера | 4-канальная ось энкодера (8 x высокоскоростных входов, до 200кГц) | |||
| Встроенные I/O | 8 входов / 8 выходов | |||
| Языки программирования | LD, SFC, ST, FB/FC (с поддержкой шифрования) | |||
| Питание | DC24V | |||

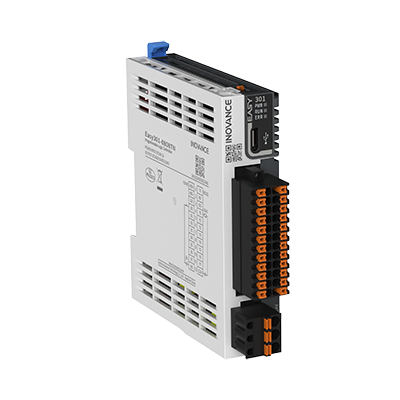

Easy301-0808TN Ультракомпкатный ЦПУ. 8 NPN/PNP дискретных входов, 8 NPN транзисторных выходов, 1 x RS232/ 1 x RS485, 1 x USB типа C, поддержка до 4 осей с импульсным управлением

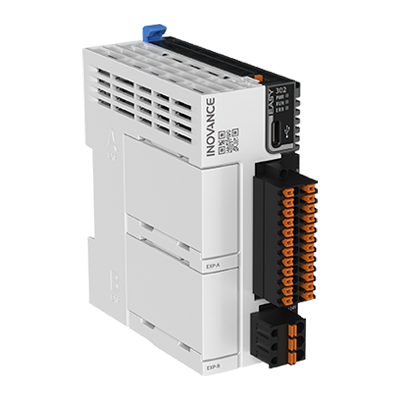

Easy302-0808TN ЦПУ, 8 NPN/PNP дискретных входов, 8 NPN транзисторных выходов, 1 x RS232/1 x RS485, 1 x USB типа C, поддержка до 5 осей с импульсным управлением, поддержка CAM, поддержка карт расширения (1 x RS232 / 485, 1хCAN)

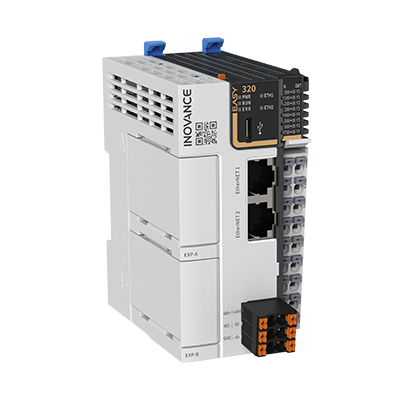

Easy320-0808TN-INT ЦПУ, 8 x NPN/PNP дискретных входов, 8 NPN транзисторных выходов, 2 x Ethernet, 1 x RS485, 1 x USB типа C, поддержка до 5 осей с импульсным управлением, поддержка CAM, поддержка карт расширения (2 x RS232 /485, 1хCAN)
Easy501-0808TN ЦПУ, 8 x NPN/PNP дискретных входов, 8 NPN транзисторных выходов, 1 x EtherCAT, 1 x RS485, 1 x USB типа C, поддержка до 8 осей (EtherCAT + импульсное управление), поддержка CAM, поддержка карт расширения (2 x RS232 /485, 1хCAN)

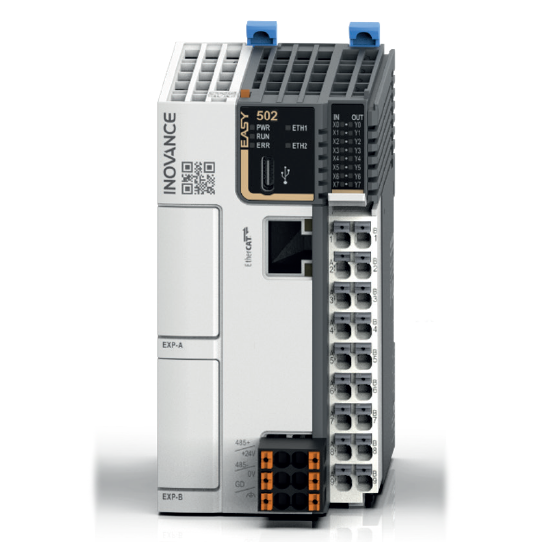

Easy502-0808TN ЦПУ, 8 x NPN/PNP дискретных входов, 8 NPN транзисторных выходов, 1 x EtherCAT, 1 x RS485, 1 x USB типа C, поддержка до 16 осей (EtherCAT + импульсное управление), поддержка CAM, поддержка карт расширения (2 x RS232 /485, 1хCAN)
Easy522-0808TN ЦПУ, 8 x NPN/PNP дискретных входов, 8 NPN транзисторных выходов,
2 x Ethernet, 1 x EtherCAT, 1 x RS485, 1 x USB типа C, поддержка до 16 осей (EtherCAT + импульсное управление), поддержка CAM, поддержка карт расширения (2 x RS232 /485, 1х CAN)
Easy521-0808TN ЦПУ, 8 x NPN/PNP дискретных входов, 8 NPN транзисторных выходов,
2 x Ethernet, 1 x EtherCAT, 1 x RS485, 1 x USB типа C, поддержка до 8 осей (EtherCAT + импульсное управление), поддержка CAM, поддержка карт расширения (2 x RS232 /485, 1хCAN)

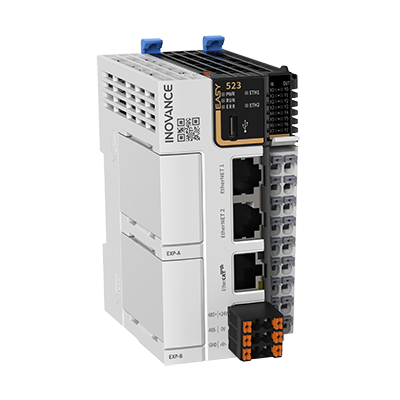

Easy523-0808TN ЦПУ, 8 x NPN/PNP дискретных входов, 8 NPN транзисторных выходов,
2 x Ethernet, 1 x EtherCAT, 1 x RS485, 1 x USB типа C, поддержка до 32 осей (EtherCAT + импульсное управление, поддержка CAM, поддержка карт расширения (2 x RS232 /485, 1х CAN)
