Модули CANopen IO sysWORXX

Модули sysWORXX являются устройствами CANopen slave, имеют компактный размер, выгодно отличаются по цене и пригодны для использования в широком классе приложений. sysWORXX расширяют возможности систем CANopen  в части распределенного ввода/вывода. Каждый из модулей sysWORXX содержит процессорное ядро и периферию. Выполняется всесторонняя диагностика для обеспечения  максимальной надежности и безотказной работы. Все входы и выходы доступны по протоколу CANopen. 2 светодиода отображают состояние.

Характеристики модулей sysWORXX

Модуль sysWORXX поставляется в собранном и протестированном виде, вместе с руководством и EDS-файлом и имеет следующие характеристики:

  • Гальванически изолированный драйвер CAN-шины,  до 100 CAN-узлов
  • 16-ричные переключатели для установки идентификатора узла ID и скорости обмена
  • Джампер подключения терминального сопротивления 120 Ом
  • Скорость обмена: от 10 kBit/s до 1 Mbit/s
  • Высококачественные разъемы: питания (2-pin), CAN-шины (5-pin),  IO (30-pin)
  • EEPROM для данных конфигурации
  • Встроенные мониторинг и диагностика: внутренней  температуры,  напряжения питания, памяти и других характеристик
  • Рассылка аварийных сообщений Emergency при возникновении ошибки

Питание, потребление и температурный диапазон

  • Напряжение питания: 24 V ±10%
  • Потребление:  < 90 mA
  • Рабочая температура: -20 ... +70 °C
  • Температура хранения: -20 ... +90 °C
  • Размеры: 95 x 70 x 58 мм
  • Вес: около 130 г

Типы модулей sysWORXXCANopenIO

CANopen IO-X1 16DI/8DO

  • 8 дискретных выходов 24 VDC / 500 mA - верхний ключ с защитой от к.замыкания (передача сообщений)
  • 16 гальванически изолированных дискретных входов 24 VDC, у каждой группы из 4 каналов общий GND

CANopen IO-X2 24 DI

  • 24 гальванически изолированных дискретных входа 24 VDC, у каждой группы из 4 каналов общий GND

CANopen IO-X3 24 DO

  • 24 дискретных выхода 24 VDC / 500 mA - верхний ключ с защитой от к.замыкания (для сообщений Emergency)

CANopen IO-X4 8AI

  • 8 аналоговых входов, конфигурируемых для ±10V или 4..20mA, разрешение 12(14) bit, точность <0,5%
  • автоматическая самокалибровка ADC

CANopen IO-X5 8 RTD

  • 8 входов измерения температуры, конфигурируемых для Pt100 или Pt1000, 3-проводное подключение, разрешение 12(14) bit, точность <0,1К
  • автоматическая самокалибровка ADC

CANopen IO-X6 8AO

  • 8 аналоговых выходов, конфигурируемых для 0..10 V или 0..20 mA, разрешение 10(12) bit,
  • защита от короткого замыкания
  • мониторинг нагрузки для токового режима

CANopen IO-X7 8TC

  • 8 входов подключения термопар
  • каналы конфигурируются для типов E, J, K, L, R, S, T
  • разрешение 12(14) bit, точность измерения ±0,5 (±0,2) K, светодиодный индикатор на каждом канале

CANopen IO-X12

  • 27 входа 24 VDC с опторазвязкой
  • 16 выходов 24 VDC / 0.5 A с опто-развязкой и защитой от к.з.
  • 4 выхода реле 250 VAC / 2 A
  • 4 аналоговых входа 0-10 V
  • 2 аналоговых выхода 0-10 V
  • 2 PWM выхода 24 VDC / 0.5 A
  • 3 быстрых счетчика 24 VDC 2 x CAN в соответствии DS102
  • RS232 через RJ12 socket
  • Напряжение питания 24 VDC
  • IP20, монтаж на DIN-рейку
  • MB90F543, 16 MHz, 6K SRAM, 128 KB Flash, 2 KB EEPROM, 1x CAN

Позвоните по телефону +7 (812) 677-00-57 (доб. 224) или напишите на info@simecs.ru и наши специалисты ответят на имеющиеся у вас вопросы.

Товары 1-6 из 6
Показать по:
Заказать продукцию

Артикул - 3001005

Цена с НДС - По запросу

Заказ

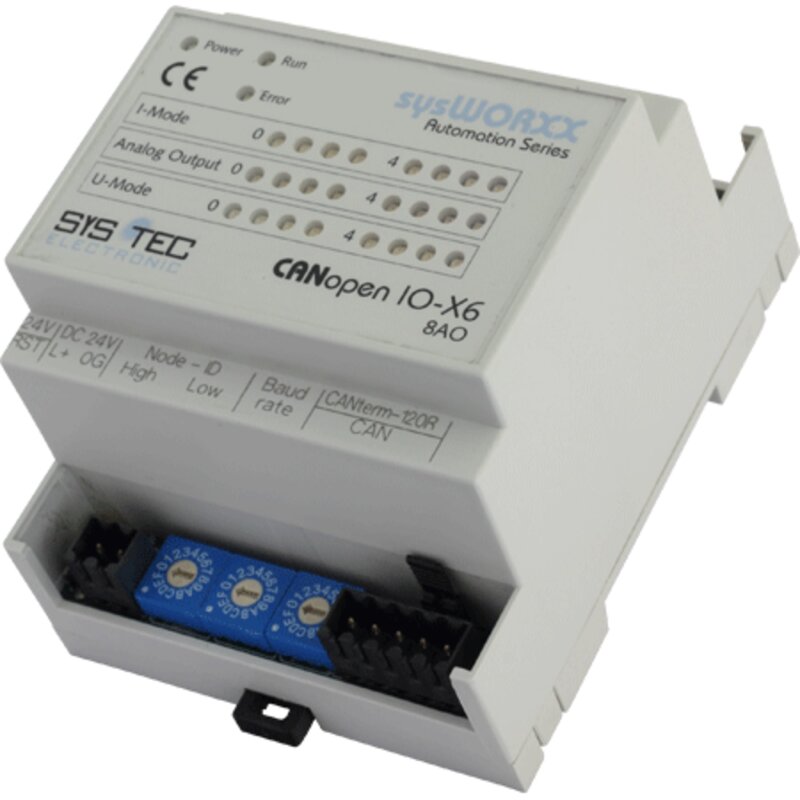

Модуль ввода/вывода sysWORXX CANopen IO-X6, 8AO

Артикул - 3001004

Цена с НДС - По запросу

Заказ

Модуль ввода/вывода sysWORXX CANopen IO-X5 Rev.03, 8AI RTD

Артикул - 3001003

Цена с НДС - По запросу

Заказ

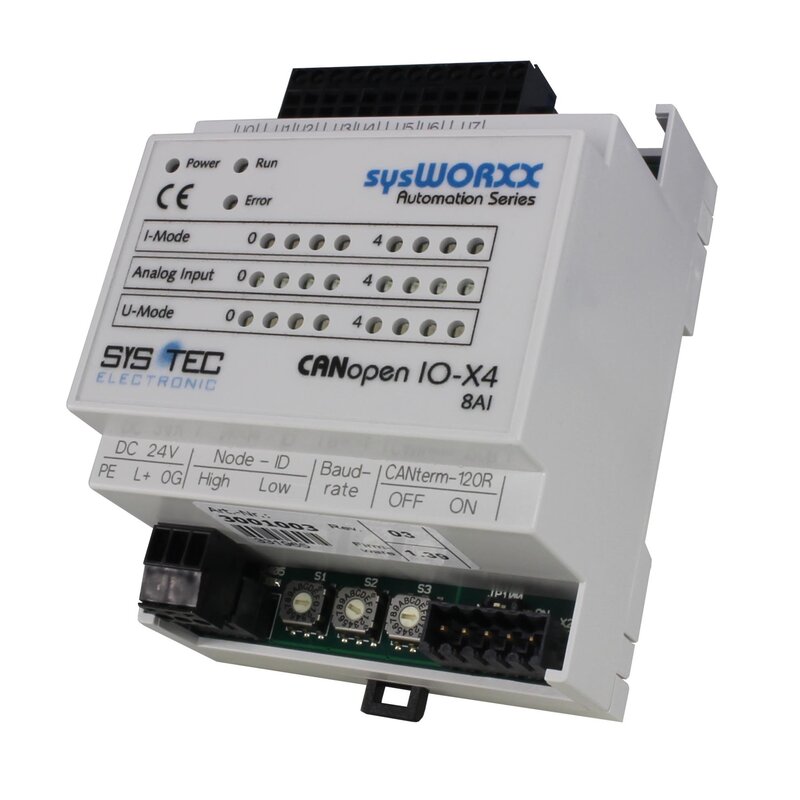

Модуль ввода/вывода sysWORXX CANopen IO-X4 Rev.03, 8AI

Артикул - 3001002

Цена с НДС - По запросу

Заказ

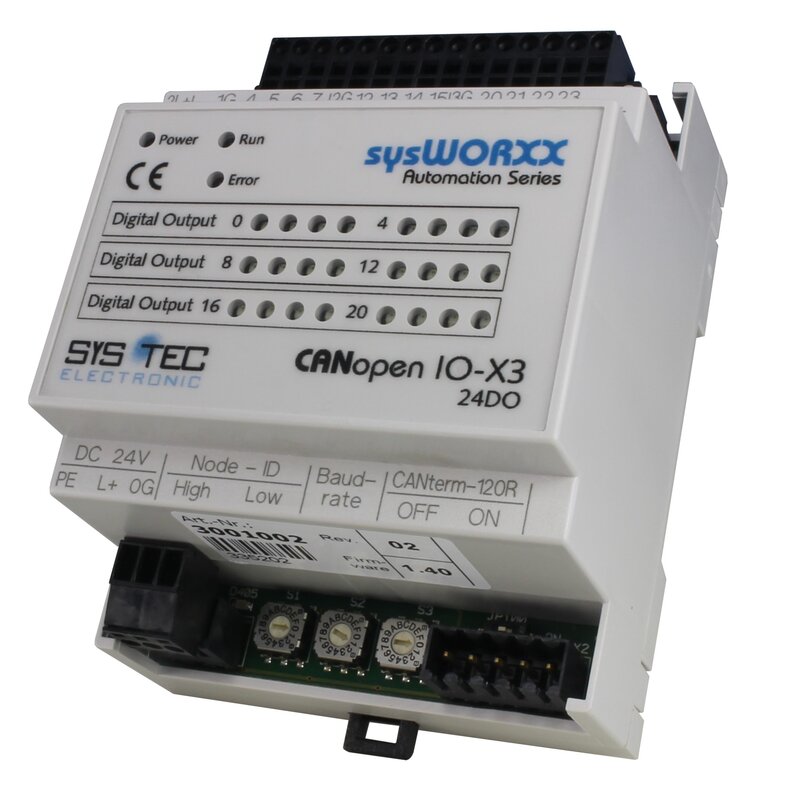

Модуль ввода/вывода sysWORXX CANopen IO-X3 Rev.02, 24DO

Артикул - 3001001

Цена с НДС - По запросу

Заказ

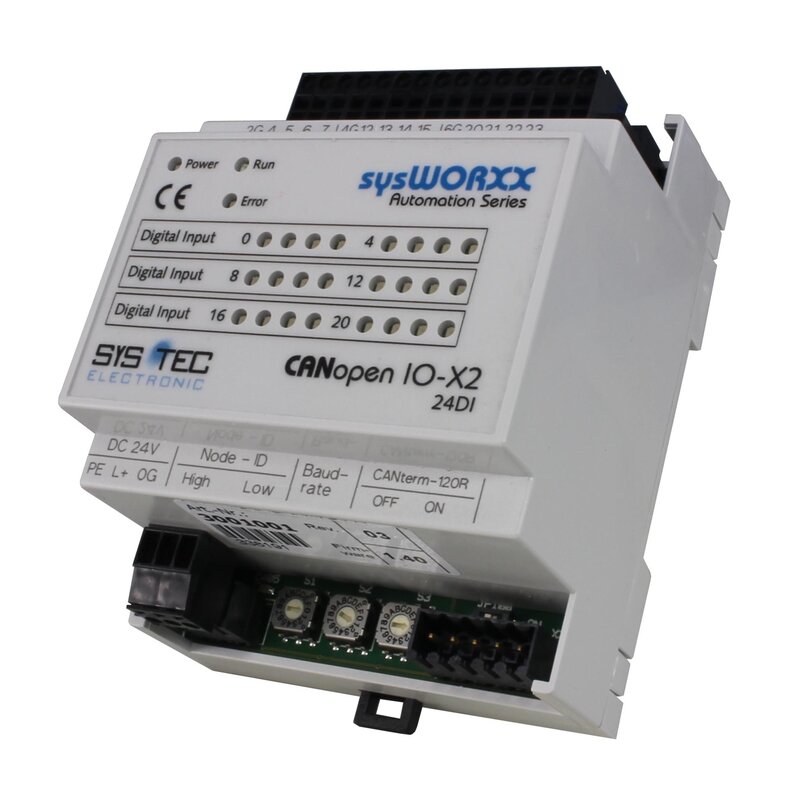

Модуль ввода/вывода sysWORXX CANopen IO-X2 Rev.03, 24DI

Артикул - 3001000

Цена с НДС - По запросу

Склад

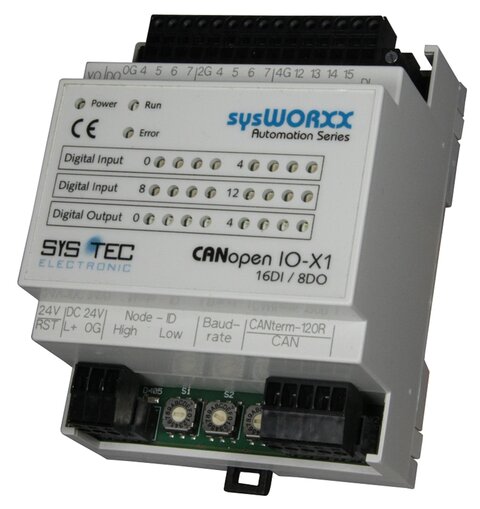

Модуль ввода/вывода sysWORXX CANopen IO-X1 16DI/8DO
