Серия MD600

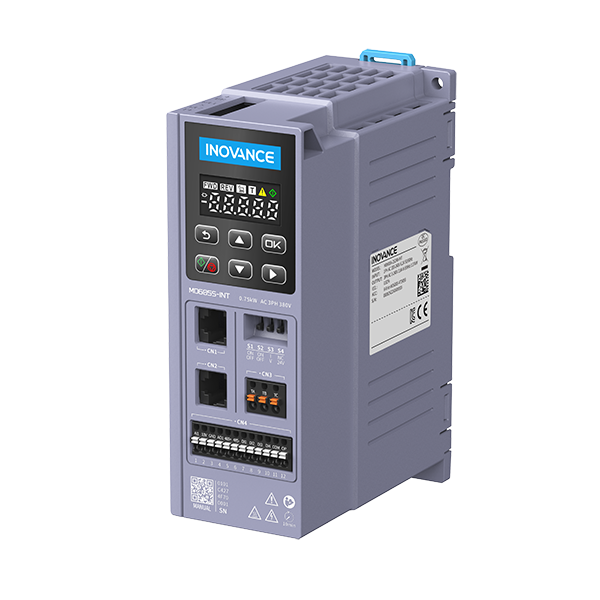

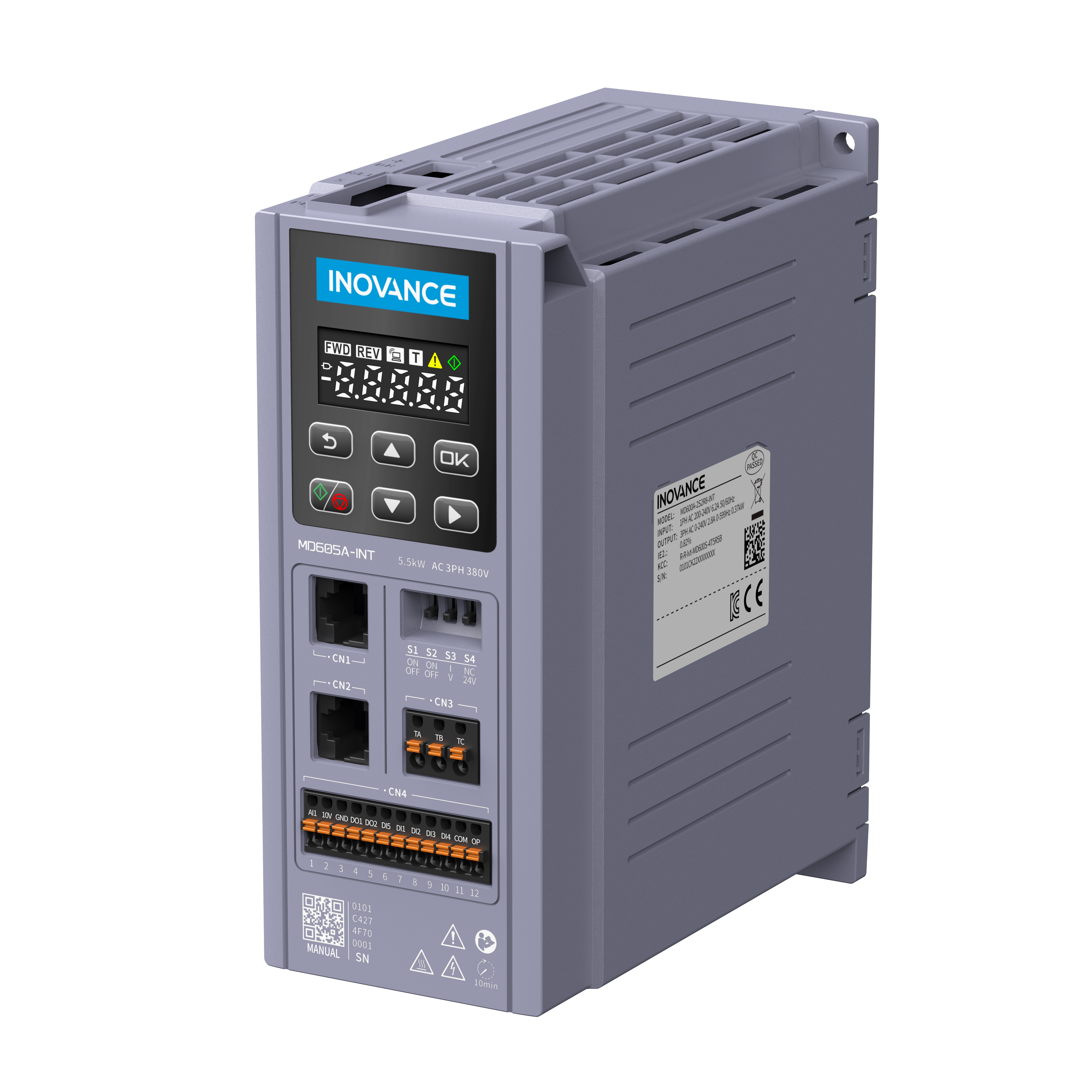

INOVANCE MD600 - компактный частотный привод переменного тока, предназначенный для скалярного управления трехфазными асинхронными двигателями переменного тока. Подходит для работы в условиях повышенного содержания пыли, влаги и воздействия агрессивных сред.
Компактные размеры. Корпус привода на 58% меньше, по сравнению со стандартным моделями - V/F, SVC (в разработке)
- Диапазон мощности: 1ф. 220В: 0.4 кВт - 2.2 кВт; 3ф. 380-480В: 0.4 кВт - 5.5кВт
- Поддержка протоколов RS485, CANopen, CANlink
- Высокая перегрузочная способность: 150% в течение 60сек
- Высоконадежный вентилятор охлаждения. В некоторых моделях - естественная вентиляция
- Разъемные безвинтовые клеммы для подключения к основной цепи без использования инструментов
- Установка на DIN-рейку
- Конформное покрытие плат для защиты от влаги, пыли и коррозии
Получить консультацию по продукту и сделать заказ можно у официального дистрибьютора INIOVANCE в России - компании СМЭКС. Отправьте запрос на info@simecs.ru или свяжитесь с нами по телефону (812) 677-00-57.
Применение в промышленности: насосы и вентиляторы, гравировальные, режущие, сверлильные и шлифовальные станки, ленточные и роликовые конвейеры, уплотнительные машины, машины для намотки и размотки и др.
Характеристики преобразователей частоты INOVANCE MD600
|
Выходная частота |
V/f управление: 0 - 599 Гц |
|
Макс.несущая частота |
16 кГЦ, задается автоматически в зависимости от температуры радиатора, частоты синхронизации и характеристик перегрузки |
|
Мощностной диапазон |
1ф 220 VAC: 0.4 кВт-2.2 кВт; 3ф 380 VAC: 0.4 кВт-5.5кВт |
|
Входное напряжение |
1ф.: 200 VAC-240 VAC (от -15% до +10%); 50/60Гц±5% (47Гц - 63 Гц 3ф.: 380 VAC-480 VAC (от -15% до +10%); 50/60 Гц±5% (47 Гц - 63 Гц) |
|
Тип двигателя и режим управления |
3-фазные асинхронные двигатели: скалярное управление |
|
Диапазон регулирования скорости |
1: 100 (V/f управление асинхронными двигателями, с компенсацией проскальзывания, автоматическим повышением крутящего момента и статической автонастройкой) |
|
Колебания скорости |
±1.0% (V/f управление) |
|
Точность скорости |
±1.0% (V/f управление) |
|
Перегрузочная способность |
Тяжелый режим: 150% в течение 1 мин; 180% в течение 3 секунд; Нормальный режим: 110% в течение 1 минуты; 150% в течение 3 секунд |
|
Увеличение крутящего момента |
Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента: от 0,1% до 50,0% |
|
Кривая V/F |
3 режима: линейная кривая V/f, кривая V/f с несколькими (тремя) точками, V/f с раздельным заданием напряжения и частоты |
|
Аналоговый вход |
AI1: -10-10 V/0, 20 mA вход, разрешение 12-bit, точность коррекции 0.3%, время отклика - менее 2 мс |
|
Аналоговый выход |
MD600S: 1 x AO, AO1: 0-10 V, точность коррекции 100 mV, разрешение 12-bit , точность коррекции 0.5％ MD600A: нет аналоговых выходов |
|
Дискретный вход |
MD600S: 3 x Dis, 1 x высокоскоростной вход, поддержка PNP и NPN режимов, 4 DI являются высокоскоростными импульсными входами, 20 kHz; MD600A: 4 x общих входа, 1 x высокоскоростной вход, поддержка NPN/PNP режимов, 4 DI являются высокоскоростными импульсными входами, 20 kHz |
|
Дискретный выход |
2 выхода реле, 3 A/250 AC 3 A/30 VDC, программируемые нормально открытые/закрытые контакты версии CAN: 2 x DOs, 100 Hz, выходное напряжение 0 V- 24 V, выходной ток 0 mA - 50 mA |
|
Дисплей |
Стандартная конфигурация: 5-значный светодиодный сегментный кодовый дисплей, 6 кнопок |
|
Опции |
LCD панель управления, мобильное приложение |
|
ПО |
Поддержка управления параметрами привода AC. Виртуальный осциллограф, позволяющий в графическом виде отслеживать внутреннее состояние привода. Мобильное приложение |
MD600S-4T9R5B-INT Преобразователь частоты серии MD600, 4kW, 9,5А, 3-фазн, 380VAC, V/F,Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T2, с тормозным блоком
MD600S-4T5R5B-INT Преобразователь частоты серии MD600, 2.2kW, 5,5А, 3-фазн, 380VAC, V/F,Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, с тормозным блоком
MD600S-4T4R8-INT Преобразователь частоты серии MD600, 1.5kW, 4,8А, 3-фазн, 380VAC, V/F,Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, без тормозного блока
MD600S-4T2R3-INT Преобразователь частоты серии MD600, 0.75kW, 2,3А, 3-фазн, 380VAC, V/F,Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, без тормозного блока
MD600S-4T1R6-INT Преобразователь частоты серии MD600, 0.37kW, 1,6А, 3-фазн, 380VAC, V/F,Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, без тормозного блока
MD600S-4T013B-INTПреобразователь частоты серии MD600, 5.5kW, 13А, 3-фазн, 380VAC, V/F,Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T2, с тормозным блоком
MD600S-2S7R5B-INT Преобразователь частоты серии MD600, 1.5kW, 7,5А, 1-фазн, 220VAC, V/F, Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, с тормозным блоком
MD600S-2S4R6-INT Преобразователь частоты серии MD600, 0.75kW, 4,6А, 1-фазн, 220VAC, V/F, Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, без тормозного блока
MD600S-2S2R8-INT Преобразователь частоты серии MD600, 0.37kW, 2,8А, 1-фазн, 220VAC, V/F, Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T1, без тормозного блока
MD600S-2S010B-INT Преобразователь частоты серии MD600, 2.2kW, 10А, 1-фазн, 220VAC, V/F, Modbus-RTU, 4DI, 1AI, 1AO, 1RO, IP20, T2, с тормозным блоком
MD600A-4T9R5B-INT Преобразователь частоты серии MD600, 4kW, 9,5А, 3-фазн, 380VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T2, с тормозным блоком
MD600A-4T5R5B-INT Преобразователь частоты серии MD600, 2.2kW, 5,5А, 3-фазн, 380VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, с тормозным блоком
MD600A-4T4R8-INT Преобразователь частоты серии MD600, 1.5kW, 4,8А, 3-фазн, 380VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, без тормозного блока
MD600A-4T2R3-INT Преобразователь частоты серии MD600, 0.75kW, 2,3А, 3-фазн, 380VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, без тормозного блока
MD600A-4T1R6-INT Преобразователь частоты серии MD600, 0.37kW, 1,6А, 3-фазн, 380VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, без тормозного блока
MD600A-4T013B-INT Преобразователь частоты серии MD600, 5.5kW, 13А, 3-фазн, 380VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T2, с тормозным блоком
MD600A-2S7R5B-INT Преобразователь частоты серии MD600, 1.5kW, 7,5А, 1-фазн, 220VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, с тормозным блоком
MD600A-2S4R6-INT Преобразователь частоты серии MD600, 0.75kW, 4,6А, 1-фазн, 220VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, без тормозного блока
MD600A-2S2R8-INT Преобразователь частоты серии MD600, 0.37kW, 2,8А, 1-фазн, 220VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T1, без тормозного блока
MD600A-2S010B-INT Преобразователь частоты серии MD600, 2.2kW, 10А, 1-фазн, 220VAC, V/F, Canopen, Canlink, 5DI, 2DO, 1AI, 1RO, IP20, T2, с тормозным блоком
