ПЛК Inovance AM320&AM521/AM522
Inovance AM320&AM521/AM522 – высокоэффективные компактные CODESYS контроллеры с поддержкой EtherCAT и целого ряда других промышленных протоколов, включая Modbus TCP, Ethernet/IP, CANopen, OPC-UA. ПЛК предназначены для автоматизации средних машин.
-
Управление осями в соответствии с PLCopen - EtherCAT реального времени и мультипротокол
- Четырехъядерный процессор
- ПО CODESYS (IEC 61131-3)
- Цикл EtherCAT 1мсек, 4 синхронизированных оси (AM521/AM522)
- Поддержка до 127 ведомых устройств EtherCAT(AM521/AM522)
- Поддержка до 63 slave станций Modbus TCP и Ethernet/IP
- Поддержка до 16 клиентов 16 OPC UA
- Поддержка до 31 узла Modbus RTU
- Поддержка до 30 ведомых устройств CANopen
По вопросам приобретения контроллеров AM320&AM521/AM522 и другой техники Inovance обращайтесь к сертифицированному дистрибьютору Inovance в РФ, компании СИМЭКС. Мы осуществляем комплексные поставки оборудования Inovance с нашего склада и под заказ, предоставляем гарантию на всю приобретаемую у нас технику, оказываем консультативную техническую поддержку в вопросах подбора и настройки оборудования. Наши контакты
Inovance AM320&AM521/AM522 – компактные многофункциональные контроллеры на базе ПО CODESYS (IEC 61131-3). ПЛК с четырехъядерным процессором предназначены для широкого круга промышленных применений: от простейших операций до сложных задач по управлению движением на базе EtherCAT с использованием сервоприводов. Контроллеры данной серии поддерживают широкий спектр промышленных протоколов, включая Modbus TCP, Ethernet/IP, CANopen, OPC-UA.
Скачать буклет Inovance AM320, AM521/522

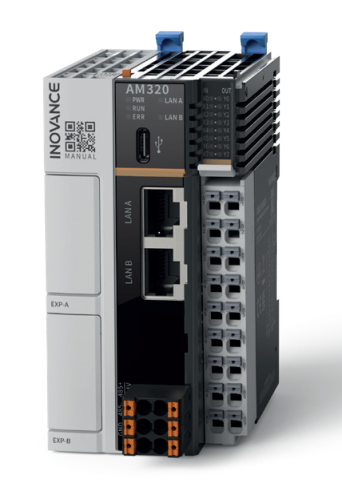

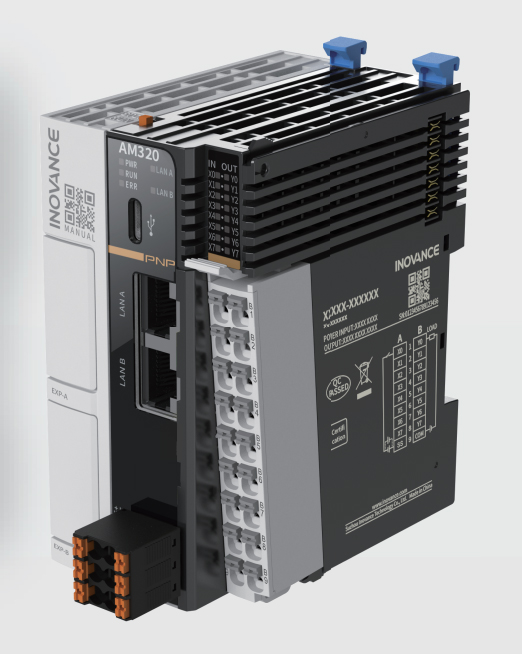

Контроллер INOVANCE AM320

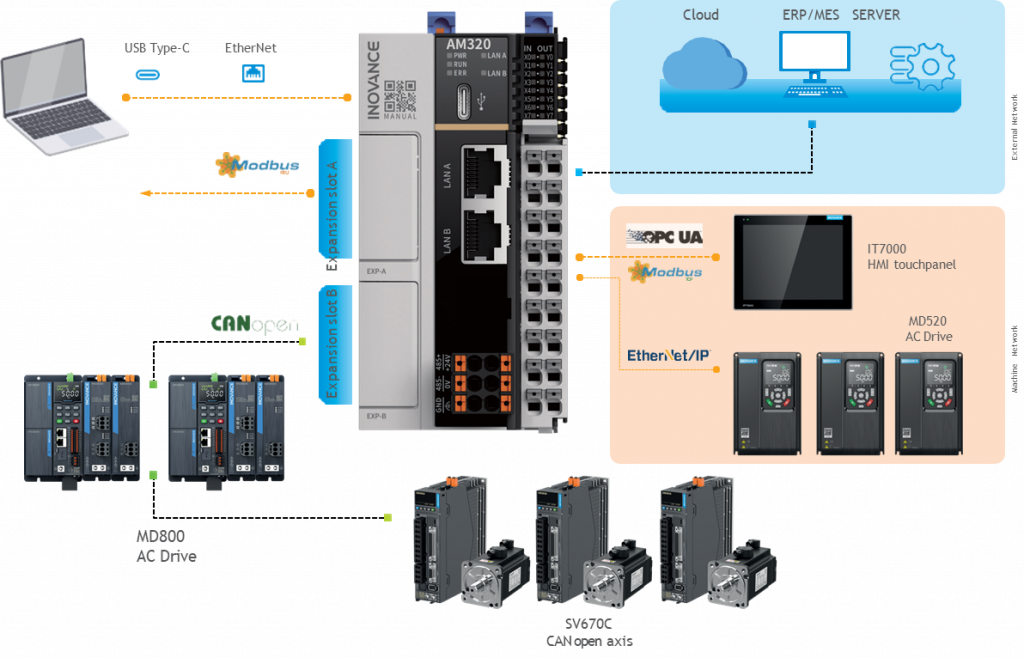

ЦПУ с двумя независимыми портами Ethernet (с разными IP-адресами), каждый из которых поддерживает коммуникации Modbus TCP или Ethernet/IP master-slave. Уровень машины изолирован от внешней сети. Резервная сеть Ethernet.
- 4х-ядерный процессор
- Два независимых порта EtherNet IP для вертикальной и горизонтальной интеграции
- 2 слота для карт расширения
- 4 оси импульсного управления
- 30 осей CANopen с PTP позиционированием (требуется карта расширения)
- 4 энкодерных входа (8 высокоскоростных входов, до 200кГц)
- Поддержка до 16 модулей расширения GL20

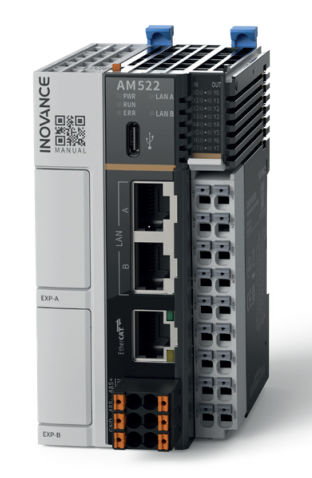

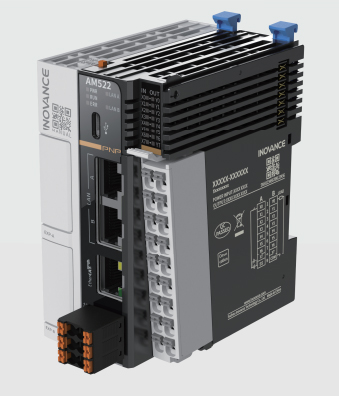

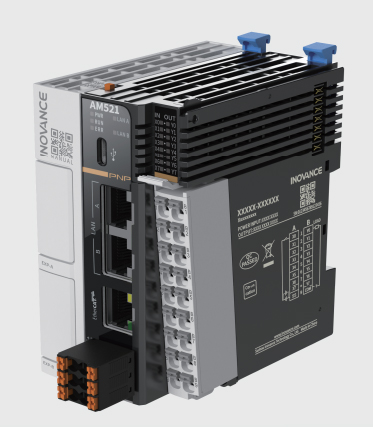

Контроллеры INOVANCE AM521/522
ЦПУ с интерфейсом EtherCAT реального времени. Управление движением - до 16 синхронизированных осей EtherCAT. PLCopen POUs для одноосных и многоосевых перемещений. Линейная и круговая интерполяция, CAM.- 4х-ядерный процессор
- Сеть EtherCAT реального времени
- 2 слота для карт расширения
- 8 (AM521) или 16 (AM522) синхронизированных осей EtherCAT
- До 127 ведомых устройств EtherCAT
- 30 осей CANopen с PTP позиционированием (требуется карта расширения)
- 4 оси импульсного управления
- Групповые оси для линейной и круговой интерполяции
- 4 энкодерных входа (8 высокоскоростных входов, до 200кГц)
- Поддержка до 16 модулей расширения GL20
- Расширение входов/выходов с помощью шинного соединителя EtherCAT GL20-RTU-ECT
Технические характеристики
|
Модель |
AM320-0808TN |
AM521-0808TN |
AM522-0808TN |
|
Количество синхронных осей |
4 оси с импульсным управлением |
8 EtherCat |
16 EtherCat |
|
Число локальных модулей расширения |
16 |
16 |
16 |
|
Боковые модули расширения |
2хGE20 (коммуникационный, DI/DO, AI/AO, TF card, RTC) |
2хGE20 (коммуникационный, DI/DO, AI/AO, TF card, RTC) |
2хGE20 (коммуникационный, DI/DO, AI/AO, TF card, RTC) |
|
Порты связи |
2хEthernet (независимые IP адреса), 1xRS485 |
2хEthernet, 1xEtherCat, 1xRS485 |
2хEthernet, 1xEtherCat, 1xRS485 |
|
Протоколы связи |
Беспротокольный, Modbus RTU, CANlink, CANopen, Modbus TCP, EIP |
EtehrCAT, беспротокольный, Modbus RTU, CANlink, CANopen, Modbus TCO, EIP |
EtehrCAT, беспротокольный, Modbus RTU, CANlink, CANopen, Modbus TCO, EIP |
|
Объем памяти программ |
10MB |
10MB |
10MB |
|
Объем памяти |
20MB |
20MB |
20MB |
|
Количество узлов EtherCat |
- |
127 |
127 |
|
CAM и интерполяция |
CAM и управление с интерполяцией |
CAM и управление с интерполяцией |
CAM и управление с интерполяцией |
|
Встроенные I/O |
8 вх/8 вых (4/4 высокоскоростных) |
8 вх/8 вых (4/4 высокоскоростных) |
8 вх/8 вых (4/4 высокоскоростных) |
|
Языки программирования |
языки программирования IEC 61131-3 (LD, ST, SFC, CFC) |
языки программирования IEC 61131-3 (LD, ST, SFC, CFC) |
языки программирования IEC 61131-3 (LD, ST, SFC, CFC) |
AM522-0808TN Контроллер AM300, 8DI (4 высокоскоростных), 8DO NPN (4 высокоскоростных), 2xEthernet порта, 1xEtherCAT, RS485, 1xUSB type-C, 16 осей синхронного управления, питание 24VDC, подключение до 16 модулей GL20
AM521-0808TN Контроллер AM300, 8DI (4 высокоскоростных), 8DO NPN (4 высокоскоростных), 2xEthernet порта, 1xEtherCAT, RS485, 1xUSB type-C, 8 осей синхронного управления, питание 24VDC, подключение до 16 модулей GL20
AM320-0808TN Контроллер AM300, 8DI (4 высокоскоростных), 8DO NPN (4 высокоскоростных), 2xEthernet порта, RS485, 1xUSB type-C, 4 оси синхронного управления, питание 24VDC, подключение до 16 модулей GL20
