MD630

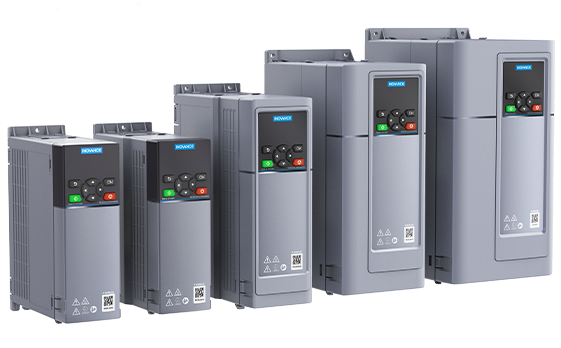

INOVANCE MD630 AC DRIVE - компактные общепромышленные преобразователи частоты (0,37кВт - 22кВт) с поддержкой векторного управления синхронными и асинхронными двигателями. Представлены в двух версиях: MD630N с Multi-Ethernet и возможностью программного выбора и изменения протокола связи (EtherCAT, ProfiNet, EtherNet/IP); MD630S с Modbus RTU и большим количеством дискретных выходов. Настройка и параметрирование преобразователей осуществляется на новой программной платформе iFA Drive с графической визуализацией архитектуры системы.
ПРЕИМУЩЕСТВА СЕРИИ
- Экономия пространства в шкафу управления до 54%, благодаря компактному корпусу и возможности установки бок-о-бок
- Инновационная система охлаждения: автозапуск вентилятора при работе ПЧ и при нагреве радиатора до 40°C. Активация сигнала тревоги при внезапной остановке вентилятора. Прямое и реверсивное вращение вентилятора для очистки воздуховода
- Работа при температуре до 60°C
- Аксессуары для работы в тяжелых промышленных условиях
- STO SIL3 PLe
- Встроенный ЭМС-фильтр
- Удобная цветная LED-клавиатура (5-сегментный цифровой дисплей)
- Порт USB Type-C для ввода в эксплуатацию
- 1 слот для карты расширения

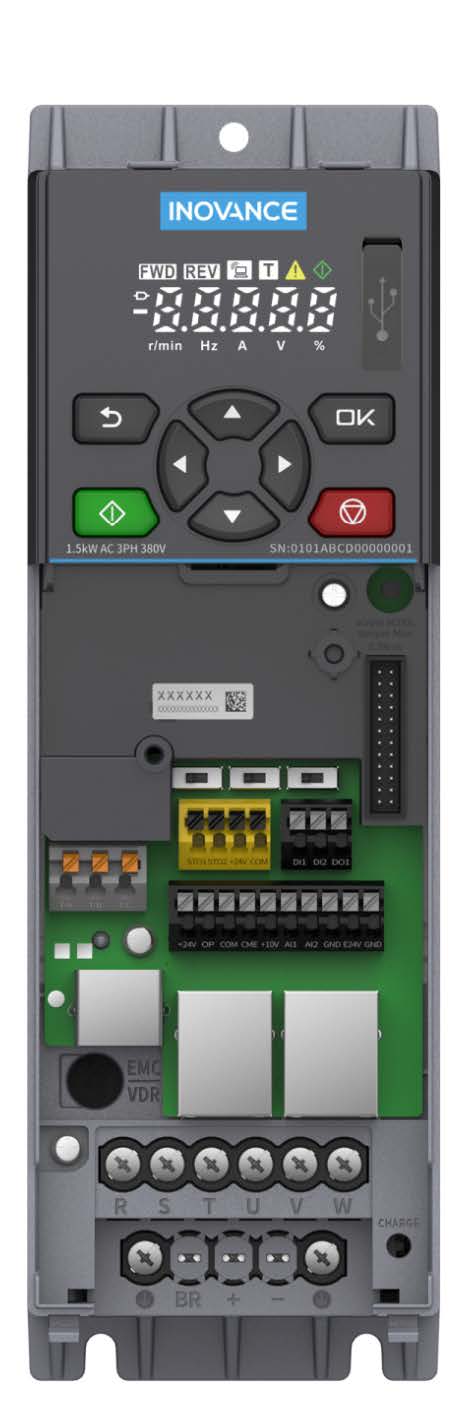

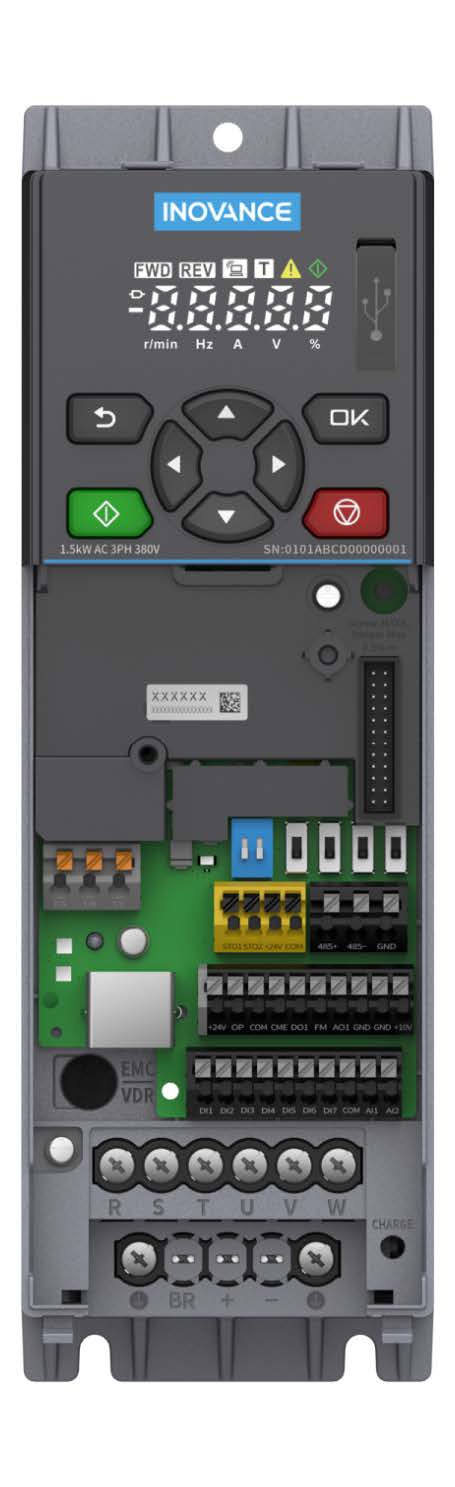

| MD630N - версия с Multi-Ethernet | MD630S - версия с RS485 | ||
|
|
|
|
ХАРАКТЕРИСТИКИ МОДЕЛЕЙ
|
Размер |
Артикул |
Масса, кг |
G-type: модели, поддерживающие высокую нагрузку (150% в течение минуты) |
P-type: модели, поддерживающие низкую нагрузку (110% в течение минуты) |
||||||||
|
Мощность (кВт) |
Выход. ток (A) |
Входной ток (A) |
Полная мощность |
Мощность (кВт) |
Выход. ток (A)
|
Входной ток (A) |
Полная мощность |
|||||
|
(кВА) |
(кВА) |
|||||||||||
|
400В |
480В |
400В |
480В |
|||||||||
|
T1 |
MD630S-4T1R5BS-INT |
1,25 |
0,37 |
1,5 |
1,7 |
1,3 |
1,4 |
0,75 |
2,1 |
2,4 |
1,9 |
2 |
|
MD630N-4T1R5BS-INT |
||||||||||||
|
MD630S-4T2R1BS- INT |
0,75 |
2,1 |
2,4 |
1,8 |
2 |
1,5 |
3,8 |
4,6 |
3,5 |
3,6 |
||
|
MD630N-4T2R1BS-INT |
||||||||||||
|
MD630S-4T3R8BS-INT |
1,5 |
3,8 |
4,6 |
3,5 |
3,6 |
2,2 |
5,1 |
6,4 |
4,9 |
5,1 |
||
|
MD630N-4T3R8BS-INT |
||||||||||||
|
T2 |
MD630S-4T5R1BS-INT |
1,36 |
2,2 |
5,1 |
6,3 |
4,8 |
5 |
3 |
7,2 |
9 |
6,9 |
7,1 |
|
MD630N-4T5R1BS-INT |
||||||||||||
|
MD630S-4T7R2BS-INT |
3 |
7,2 |
8,9 |
6,8 |
7 |
4 |
9 |
11,4 |
8,7 |
9 |
||
|
MD630N-4T7R2BS-INT |
||||||||||||
|
MD630S-4T9R0BS- INT |
4 |
9 |
11,4 |
8,7 |
9 |
5,5 |
13 |
17 |
13 |
13,3 |
||
|
MD630N-4T9R0BS-INT |
||||||||||||
|
T3 |
MD630S-4T013BS-INT |
2,08 |
5,5 |
13 |
16,8 |
12,8 |
13,2 |
7,5 |
17 |
22,7 |
17,3 |
17,6 |
|
MD630N-4T013BS-INT |
||||||||||||
|
MD630S-4T017BS-INT |
7,5 |
17 |
22 |
16,8 |
17,3 |
11 |
25 |
33,4 |
25,5 |
25,9 |
||
|
MD630N-4T017BS-INT |
||||||||||||
|
T4 |
MD630S-4T025BS-INT |
4,01 |
11 |
25 |
32,4 |
24,7 |
25,4 |
15 |
32 |
42,1 |
32,1 |
32,8 |
|
MD630N-4T025BS-INT |
||||||||||||
|
MD630S-4T032BS-INT |
15 |
32 |
41,6 |
31,7 |
32,5 |
18,5 |
37 |
49,1 |
37,4 |
38,2 |
||
|
MD630N-4T032BS-INT |
||||||||||||
|
T5 |
MD630S-4T037BS-INT |
5,94 |
18,5 |
37 |
48,7 |
37,1 |
38 |
22 |
45 |
60,1 |
45,8 |
46,7 |
|
MD630N-4T037BS-INT |
||||||||||||
|
MD630S-4T045BS-INT |
22 |
45 |
58,5 |
44,6 |
45,8 |
30 |
60 |
71,6 |
54,6 |
56,1 |
||
|
MD630N-4T045BS-INT |
||||||||||||
АКСЕССУАРЫ
|
Артикул |
Описание |
Подходит для типоразмеров |
|
MD-IO-M1 |
Многофункциональная карта расширения входов/выходов (для MD6X0) |
T1-T5 |
|
MD-PG-AU1 |
Карта расширения для подключения энкодера (для MD6X0) |
T1-T5 |
|
MD-PG-R1 |
Карта расширения для подключения резольвера (для MD6X0) |
T1-T5 |
|
MD-PG-S1 |
SinCos карта расширения для подключения энкодера (для MD6X0) |
T1-T5 |
|
MD630-AZ J -A4T1 |
Монтажный кронштейн на DIN-рейку для MD630 T1 и T2 |
T1-T2 |
|
MD630-AZJ-A1T4 |
Монтажный кронштейн на DIN-рейку для MD630 T4 |
T4 |
|
MD630-AZJ-A1T5 |
Монтажный кронштейн на DIN-рейку для MD630 T5 |
T5 |
|
MD630-AZJ-A2T1 |
Виброгасящая монтажная опора для MD630 T1-T3 |
T1-T3 |
|
MD630-AZJ-A2T4 |
Виброгасящая монтажная опора для MD630 T4 &T5 |
T4-T5 |
|
MD630-JXH-A5T1 |
Защитный кожух для точки подключения (для MD630 T1 и T2) |
T1-T2 |
|
MD630-JXH -A5T3 |
Защитный кожух для точки подключения (для MD630 T3) |
T3 |
|
MD630-JXH-A5T4 |
Защитный кожух для точки подключения (для MD630 T4) |
T4 |
|
MD630-JXH -A5T5 |
Защитный кожух для точки подключения (для MD630 T5) |
T5 |
|
MD630-AZJ-A3T1 |
Кронштейн заземления для MD630 T1 & T2 |
T1-T2 |
|
MD630-AZJ -A3T3 |
Кронштейн заземления для MD630 T3 |
T3 |
|
MD630-AZJ-A3T4 |
Кронштейн заземления для MD630 T4 |
Т4 |
|
MD630-AZJ -A3T5 |
Кронштейн заземления для MD630 T5 |
Т5 |
