Компоненты систем распределенного ввода-вывода SIMATIC ET200

Станции распределительной периферии SIMATIC ET200S производства «Сименс» – устройства, используемые для организации систем распределенного ввода/вывода. Востребованы в сетях PROFIBUS DP и PROFINET IO.

Эксплуатационные особенности

Станция с уровнем протекции IP20 разработана для монтажа в шкафах управления. Выдерживает сильные вибрации. Она сконструирована для функционирования:

• в системах распределенных конфигураций ввода/вывода программируемых контроллеров SIMATIC S7/WinAC;
• в сочетании с ЛПК других брендов, поддерживающими обязанности ведущего устройства DP или контроллера PROFINET IO;
• в системах текущего времени;

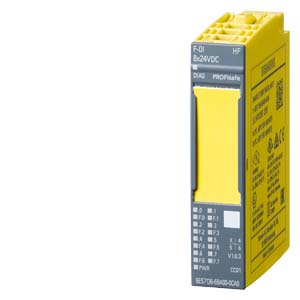

• при задействовании сигнальных и силовых модулей PROFIsafe или компонентов SIGUARD в распредсистемах, обеспечивающих безопасность и протекцию от аварий.

Скорость обмена данными зависит от типа сети:

• PROFIBUS – до 12 Мбит/с;
• PROFINET IO – 100 Мбит/с в RT и IRT.

Режим в сетях – изохронный.

Исполнения станций ET200S Siemens

Модификация SIMATIC ET 200S разработана для функционирования в обычных производственных условиях. Располагается в шкафах управления, установленных внутри помещений. Недопустимо скопление конденсата на приборе, разрешенный температурный интервал: 0…+60°C.

Модификация SIPLUS ET 200S сконструирована для эксплуатации в экстремальных промышленных условиях. Располагается в шкафах управления, которые могут устанавливаться внутри помещений и на открытом пространстве. Может работать в механически загрязненной атмосфере, при наличии химических и биоактивных веществ. Допускается скопление конденсированной влаги и появление ледяных корок на электронных компонентах и печатных платах. Модели различного исполнения рассчитаны на эксплуатацию в нескольких температурных интервалах: 0…+60°C, -25…+60°C, -25…+70°C.

Варианты исполнений станций ET200

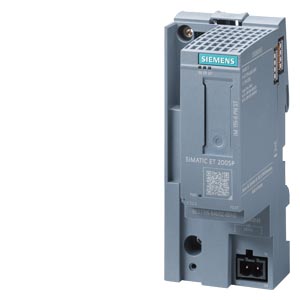

SIMATIC ET 200SP

Этот универсальный модульный прибор рассчитан на функционирование в сетях PROFIBUS DP и PROFINET IO.

Эксплуатационные особенности станции

• Востребована в системах АСУ постоянных и циклических техпроцессов.
• Защита IP 20, монтаж на стандартизированную шину DIN.
• Богатый ассортимент электронных вводов/выводов сигналов – дискретных и аналоговых.
• Реализация функций I&M0…I&M3.
• Значительная плотность вводящих и выводящих каналов, что обеспечивает минимальную площадь монтажа.
• Возможность руководить функционированием прибора из программы клиента.
• Оборудование можно вводить в эксплуатацию по частям, при наличии неполного перечня модулей.
• Потенциальные группы можно формировать без применения модулей контроля электропитания.
• Высокоскоростной обмен данными посредством внутренней шины осуществляется со скоростью 100 Мбит/с.
• Интегрированное ПО может обновляться во всех станционных модулях.
• Модули можно менять без отключения электропитания, единично или массово. Повторное конфигурирование станции после изменения модульного состава не требуется.
• Наружные цепи подсоединяются посредством контактов-защелок, устраняющих необходимость использовать специальный инструмент.
• Удобный доступ к контактам.
• Энергосберегающие возможности, благодаря выполнению протокола PROFIenergy.
• Уменьшение перечня модулей, по сравнению с исполнением ET200S.

SIMATIC ET 200M

Имеет многоканальное исполнение в конструктиве S7-300.

Характеристики

• Уровень защиты – IP20.
• Богатый перечень модулей интерфейса: для подсоединения модели к электрическим каналам связи PROFIBUS DP, обмен данными со скоростью 12 Мбит/с, к каналам PROFINET IO (скорость – 100 Мбит/с).
• Модули ПК S7-300 – сигнальные, функциональные и обеспечивающие коммуникацию.
• Наличие аналоговых модулей с поддержкой протокола HART.
• Наличие полного перечня сигнальных F модулей ПК S7-300F, поддержка PROFIsale при функционировании в составе систем протекции от аварии и обеспечение безопасной эксплуатации на базе сетей PROFIBUS DP и PROFINET IO.
• Функционирование в составе запасных систем распределенного ввода и вывода ЛПК SIMATTIC S7-400H/FH на базе PROFIBUS DP.
• Работоспособность в кольцевых сетях PROFINET IO.
• Возможность монтажа/демонтажа модулей без отсоединения от электропитания при функционировании под руководством ПК S7-400.
• Поддержка CIR и тактовой синхронизации PROFIBUS.
• Соответствие третьей категории для Ex-зон 2 по ATEX 100А.
• Полное встраивание в системы руководства процессами SIMATTIC PC S7.

В модульную конструкцию входят:

• 1 или 2 интерфейсных модуля IM 153;
• до 12 сигнальных, функциональных и коммуникационных модулей S7-300;
• один, при необходимости 2, модуля питания.

SIMATIC ET 200MP

Основные характеристики универсальной модульной станции

• Наличие сигнальных, технологических и коммуникационных модулей, системных боков питания ПК S7-1500.
• Краткие периоды циклов шины, обеспечивающие оперативный отклик, в том числе при обработке значительных массивов данных.
• Интерфейсный модуль для подсоединения станции к сетям PROFIBUS DP и PROFINET IO.
• До 31 модуля ЛПК S7-1500.
• Уровень защиты – IP20.
• Однотипные 40-полюсные передние соединители, подходящие для всех видов сигнальных и технологических модулей.
• Одинаковая функциональность контактов переднего соединителя для всех модулей одного типа.
• Наличие соединительных штекеров, позволяющих гибко формировать потенциально связанные канальные группы.
• 2 фиксируемые позиции защитной крышки периферийных модулей, что позволяет применять проводники с тонким и толстым изоляционным слоем.
• Возможность выставлять соединитель в особое положение – упрощает реализацию монтажа.
• Применение профильной шины S7-1500 в роли механической базы для расположения модулей и компонентов, сконструированных для размещения на стандартной шине 35 мм.
• Близкое размещение клемм переднего соединителя и светодиодных индикаторов, сигнализирующих о текущем состоянии каналов.
• Отображение схемы подсоединения наружных цепей модуля изнутри крышки модуля.
• Возможность монтажа заземляющих элементов экранов соединительных кабелей без применения специализированных приспособлений.
• Богатый перечень модулей ввода и вывода сигналов – аналоговых и цифровых, системных БП, БП нагрузки, подходящих для ET 200MP и S7-1500.
• Интегрированная система, обеспечивающая проведение самодиагностики. Поддерживается станцией, контроллером S7-1500, ПО TIA Portal.
• Поддержка протокола MRP, обеспечивающего непосредственное присоединение модели к перестраиваемым сетям кольцевой формы.
• Поддержка идентификации I&M0…I&M3, позволяющей оперативно и точно определять электронные компоненты (номера заказа и заводской, версию интегрированного ПО и другие данные).

SIMATIC ET 200iSP

Это оборудование предназначено для применения в Ex-зонах. Для него характерны:

• модульное построение, возможность вариантов резервированного подсоединения к сети;
• исполнение, исключающее вероятность искрообразования;
• возможность использования непосредственно в Ex-зонах 1/21, подсоединения датчиков и исполнительных устройств, которые находятся в Ex-зонах 0/20;
• имеются возможности резервирования, смены модулей и конфигурирования без отключения от питания;
• исполнения с уровнями защиты IP65/67 предусматривают возможность монтажа за пределами шкафов управления.

SIMATIC ET 200pro

Для этого модульного многофункционального оборудования характерны:

• модульная конструкция с малоразмерными корпусами;
• несложный монтаж;
• богатый перечень модулей различной функциональности: простые F-модули, фидеры нагрузки, частотные преобразователи, системы идентификации MOBY;
• возможность изменять состав модулей без отсоединения наружных цепей;
• экстенсивная диагностика.

SIMATIC ET 200eco

Моноблочное исполнение, обеспечивающее ввод и вывод аналоговых сигналов. Для этой модификации характерны:

• демократичная стоимость;
• разнообразие способов подсоединения наружных цепей;
• возможность выбора станции F-исполнения;
• возможность замены станции без сбоев при обмене данными и отключения питания компонентов сети.

SIMATIC ET 200eco PN

Моноблочное исполнение ввода/вывода, сконструированное для эксплуатации в сети PROFINET. Отличается:

• оступной стоимостью;
• наличием широкого перечня каналов (до 16) ввода/вывода на станцию;
• интегрированным двухканальным коммутатором реального времени, обеспечивающим подключение к PROFINET.

Основные характеристики семейства ET200

Оборудование этой группы предназначается для организации систем распределенного ввода и вывода различных уровней сложности, разработанных для встраивания в ПК SIMATIC.

Приборы ET200 могут применяться в резервированных управляющих системах и автоматизированных системах, обеспечивающих безопасность. С помощью представителей этого семейства наблюдают за состоянием аппаратуры в шкафах и Ex-зонах.

Приборы этого семейства легко приспосабливаются к промышленным программам, поэтому создаваемые с их участием системы полностью удовлетворяют заявленным требованиям.

Основные технические особенности станций ET200:

• возможность работы с аналоговыми и цифровыми сигналами;
• исполнения с различными уровнями защиты: от IP20 до IP67;
• возможность применения в сетях PROFINET и PROFIBUS;
• богатый ассортимент модулей различной функциональности;
• организация внутренней шины с применением шин S7-300 или специальных шин в комплексе с активными шинными соединителями;
• возможность изменять перечень модулей без прекращения функционирования станции и сбоя в трансляции данных;
• простота монтажа процессоров коммуникации;
• возможность применения в кольцевых сетях.

Специалисты ООО «СИМЭКС» предоставят информацию о функциональных возможностях и технических особенностях станций семейства ET200.
