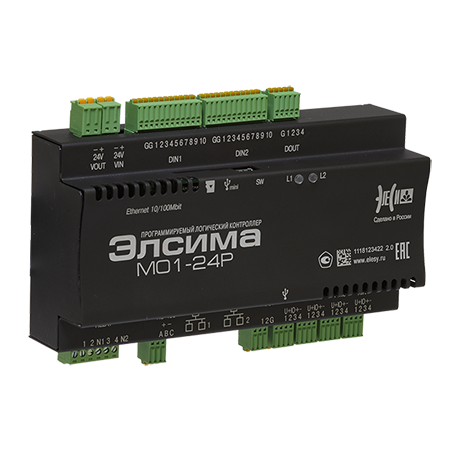

Контроллеры Элсима

Программируемый логический контроллер Элсима предназначен для построения систем автоматизации и локальной автоматики с небольшим количеством сигналов.
Контроллер выполнен в виде моноблока с возможностью подключения модулей расширения.
- Встроенные интерфейсы: Ethernet, RS-485
- Среда программирования CoDeSys, программирование осуществляется на пяти языках программирования стандарта МЭК м61131-3
- Поддержка стандартных протоколов связи: Modbus RTU (Master/Slave), IEC 870-104 Modbus TCP/Ip (Slave)
- Поддержка специальных протоколов оборудования учета энергоресурсов: СЕТ-4ТМ, ПСЧ-4ТМ, СЕЗХХ.
Контроллер имет необходимое количество каналов ввода-вывода, конфигурируемых на различные виды входных и выходных сигналов, включая:
- дискретный ввод сигналов;
- дискретный вывод сигналов типа “Общий коллектор” и “Сухой контакт”;
- ввод непрерывных сигналов напряжения постоянного тока, постоянного тока, термопар и термосопротивлений;
- вывод непрерывных сигналов напряжения постоянного тока и постоянного тока.
Основные функциональные особенности
- Встроенные интерфейсы: Ethernet, RS-485
- Наличие GSM - модуля
- Встроенные часы реального времени
- Среда программирования INGRED
- Программирование осуществляется на пяти языках стандарта МЭК 61131-3
- Поддержка стандартных протоколов связи: Modbus RTU (Master/Slave), IEC 870-104Modbus TCP/IP (Slave)
- Поддержка специальных протоколов оборудования учета энергоресурсов: СЕТ-4ТМ, ПСЧ-4ТМ, СЕЗХХ.
Технические характеристики
Общие технические данные |
Условия эксплуатации | |
Диапазон рабочих температур, ˚С | 0 … +60 | |
Относительная влажность при температуре 35 ˚С, %, не более | 95 | |
Температура хранения, ˚C | ˗ 40…+50 | |
Атмосферное давление, кПа | 84…106,7 | |
Время готовности в работе, мин, не более | 2 | |
Степень защиты | IP20 | |
Параметры надежности | ||
Среднее время наработки на отказ, ч, не менее | 100 000 | |
Средний срок службы, лет, не менее | 15 | |
Средняя наработка на отказ ч., не менее | 80000 | |
Электрические параметры | ||
Потребляемая мощность, ВТ, не более | 7 | |
Напряжение питания от источника постоянного тока | 20…28 В | |
Встроенный источник питания датчиков | 24 В | |
Механические характеристики | ||
Материал корпуса | Металлический | |
Размеры, ШхВхГ, мм | 170х120х65 | |
Масса, кг, не более | 0,4 | |
Монтаж | На горизонтальную DIN-рейку | |
Охлаждение | Естественное | |
Коммуникационные возможности |
2 порта Ethernet, протоколы Modbus TCP/IP, NTP; 1 порт RS-485, протокол Modbus RTU; 2 USB порта Встроенные коммуникационные функции на базе Ethernet и GSM технологии делают интеграцию в вышестоящие системы управления удобной и практичной, снижая совокупную стоимость. |
|
Конструкция и аппаратный состав ПЛК |
Компактный контроллер для крепления на DIN-рейку. Контроллер позволяет подключать модули удаленного-ввода-вывода серии Элсима для увеличения количества сигналов, |
PC-C024C03 Контроллер ЭЛСИМА-М01-024Р. 4 аналоговых входа AIN, 2 аналоговых выхода (AOUT), 2 группы по 10 дискретных входов DIN, 4 дискретных выхода ОК DOUT, 2 группы по 2 дискретных выхода RELAY, два разъема для подключения Ethernet 10/100 Mbit
PC-C024C04 Контроллер ЭЛСИМА-М01-024Р-GSM. 4 аналоговых входа AIN, 2 аналоговых выхода (AOUT), 2 группы по 10 дискретных входов DIN, 4 дискретных выхода ОК DOUT, 2 группы по 2 дискретных выхода RELAY, два разъема для подключения Ethernet 10/100 Mbit, наличие GSM-модуля
PC-C024C08 Контроллер ЭЛСИМА-М01-024Р-W. 4 аналоговых входа AIN, 2 аналоговых выхода (AOUT), 2 группы по 10 дискретных входов DIN, 4 дискретных выхода ОК DOUT, 2 группы по 2 дискретных выхода RELAY, два разъема для подключения Ethernet 10/100 Mbit, наличие Web-визуализации.
PC-C024C09 Контроллер ЭЛСИМА-М01-024Р-GSM-W. 4 аналоговых входа AIN, 2 аналоговых выхода (AOUT), 2 группы по 10 дискретных входов DIN, 4 дискретных выхода ОК DOUT, 2 группы по 2 дискретных выхода RELAY, два разъема для подключения Ethernet 10/100 Mbit, наличие GSM-модуля, наличие Web-визуализации.
