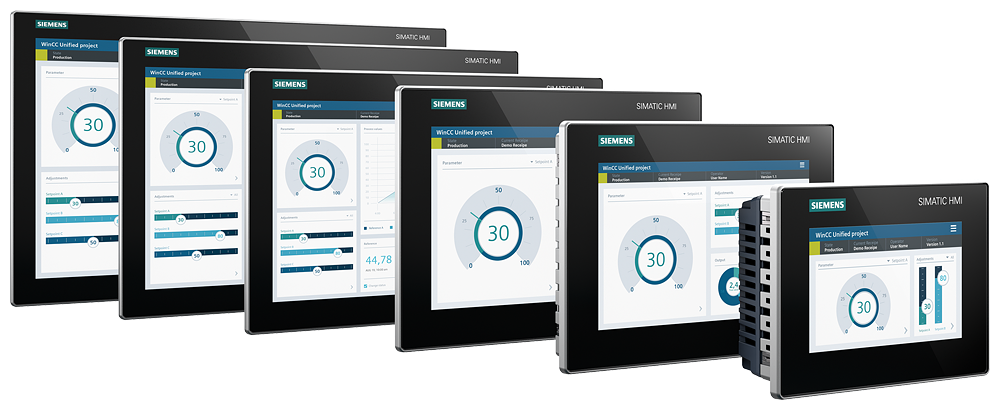

SIMATIC HMI UNIFIED BASIC PANELS

Описание

Базовая линейка панелей оператора SIMATIC HMI UNIFIED BASIC с емкостным мультисенсорным дисплеем устанавливает новые стандарты визуализации для бюджетных проектов и решений начального уровня. Линейка Unified Basic предлагает пользователям все преимущества SIMATIC WinCC Unified System по доступной цене.

Характеристики серии

Компактное исполнение (4-12 дюймов)
Одинаковая функциональность для всех типоразмеров
Встроенный веб-клиент WinCC Unified Client Operate для удаленного управления и мониторинга
Увеличенная производительность
Широкий функционал: визуализация, связь, аварийные сигналы/предупреждения, управление набором параметров, архивирование данных

Технические данные	6AV2123-3DB32-0AW0	6AV2123-3GB32-0AW0	6AV2123-3KB32-0AW0	6AV2123-3MB32-0AW0
Технические данные	SIMATIC HMI MTP400 Unified Basic	SIMATIC HMI MTP700 Unified Basic	SIMATIC HMI MTP1000 Unified Basic	SIMATIC HMI MTP1200 Unified Basic
Дисплей:	TFT, 16 777 216 цветов
· диагональ экрана	4.3”	7”	10,1”	12,1”
· разрешение, точек	800х480	800х480	1280х80	1280х80
· элементы управленя	Цифровая и буквенно-цифровая экранная клавиатура. Touch screen, multi-touch-screen, monitor keyboard
Протоколы связи	PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP
Встроенные интерфейсы	1 порт Gigabit Ethernet (IE/PN), RJ45; 2 порта USB 2.0; 1 порт Industrial Ethernet, 2 LED индикатора состояния
Объем памяти пользователя	10 Мбайт	10 Мбайт	10 Мбайт	10 Мбайт
Часы реального времени	Аппаратные, программные, синхронизируемые, типовой запас хода после отключения питания - 6 недель
Количество переменных на проект	1000	1000	1000	1000
Количество экранов на проект	300	300	300	300
Количество сообщений на проект	2000 битовых,100 аналоговых, до 32 классов сообщений
Буфер сообщений	Есть
Архивирование данных	10 архивов на устройство, до 10 переменных на архив, до 50000 значений на архив
Пакет проектирования	WinCC Advanced (TIA Portal), WinCC Professional (TIA Portal), WinCC Unified Basic Engineering (TIA Portal), WinCC Unified Comfort Engineering (TIA Portal), WinCC Unified PC Engineering (TIA Portal)
Напряжение питания	24V DC (19,2 - 28,8V DC)
Номинальный входной ток	0,16 A (0,14 - 0,47А)	0,2А (0,16А - 0,51А)	0,28А (0,2А - 0,6А)	0,29А (0,24А - 0,67А)
Класс защиты	IP65 (фронтальная часть), IP20 (задняя часть), для фронтальн.части - NEMA 4, NEMA 4x (для установленного устройства)
Габариты (Ш х В х Г), мм:
· фронтальной панели	140х116	214х158	280х205	326х237
· монтажный проем / глубина	123х99/ 36	197х141/ 36	264х189/ 55	310х221/ 55
Масса, кг	0.53	1,1	2,22	2,77
