Модули расширения GL20

Модули расширения GL20 для контроллеров InovanceGL20 – новая линейка ультракомпактных модулей ввода/вывода для контроллеров Inovance серий EASY, AC700, AC800, H5U и AM400/AM600, а также сторонних контроллеров с поддержкой EtherCAT. Наличие в линейке GL20 интерфейсного модуля PROFINET GL20-RTU-PN позволяет использовать периферию GL20 для работы с контроллерами SIEMENS.

Скачать брошюру (на англ.яз)

Особенности модулей расширения GL20

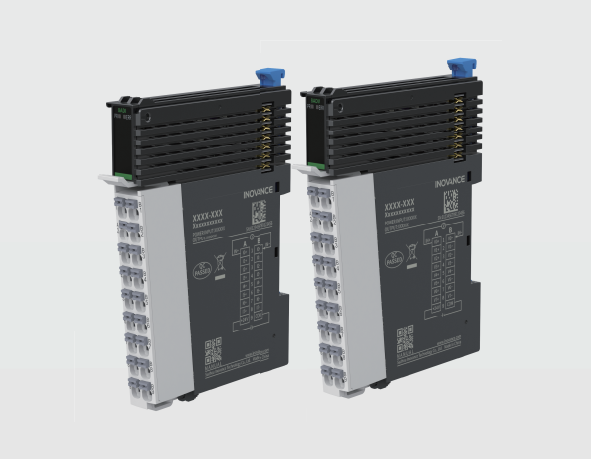

Модули расширения GL20 отличаются эргономичным дизайном. По сравнению с версией GL10, толщина модулей сокращена на 66% - до 12мм, что позволяет добиться максимальной экономии места в шкафу управления. Модули отличаются надежностью, высокой производительностью при сверхбыстром отклике, а также удобством установки и обслуживания. В линейке GL20 представлены модули аналогового и цифрового ввода/вывода, температурные модули и аксессуары.

  • Модули унифицированы для ПЛК и станций удаленного ввода/вывода
  • Интерфейсные модули с поддержкой EtherCat или Profinet
  • Интерфейсный модуль поддерживает до 16 модулей I/O
  • Ширина модуля ввода/вывода 12мм
  • Съемные клеммы Push-in для быстрого и надежного подключения


Номенклатура модулей ввода/вывода GL20

Тип модуля
Артикул
Заказной код
Описание
Шинный соединитель

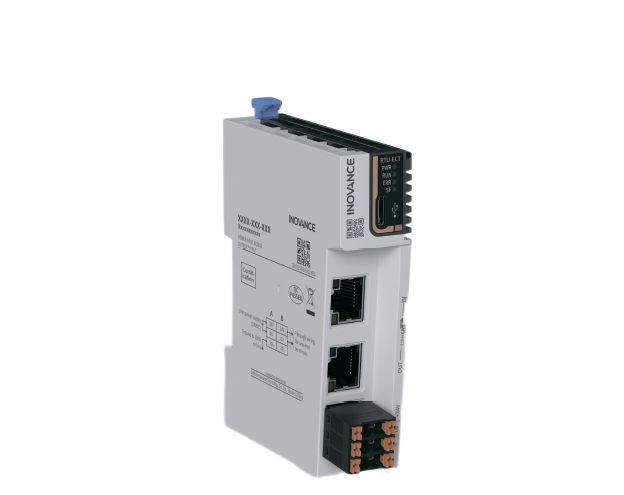

GL20-RTU-ECT 1440286 Шинный соединитель EtherCAT slave. Подключение до 16 модулей I/O
GL20-RTU-PN 1440289 Шинный соединитель PROFINET. Подключение до 16 модулей I/O
Дискретный вход GL20-1600END 1440291 16-канальный модуль дискретных входов, тип source PNP/NPN. Входной фильтр от 0.25 мс до 32мс
GL20-0800END 1440381 8-канальный модуль дискретных входов, тип PNP/NPN. Входной фильтр от 0.25 мс до 32мс
GL20-3200END 1440378 32-канальный модуль дискретных входов, тип x source PNP/NPN.  Входной фильтр от 0.25 мс до 32мс
Дискретный выход GL20-0008ETP 1440380 8-канальный транзисторный выход, тип PNP. Время отклика 100µs
GL20-0008ETN 1440379 8-канальный транзисторный выход, тип NPN. Время отклика 100µs
GL20-0016ETP 1440292 16-канальный транзисторный выход, тип PNP. Время отклика 100µs
GL20-0016ETN 1440293 16-канальный транзисторный выход, тип NPN. Время отклика 100µs
GL20-0032ETN-M 1440377 32-канальный транзисторный выход, тип NPN. Время отклика 100µs
Релейный выход GL20-0008ER 1440334 8-канальный релейный выход. Время отклика 15 мс
Дискретный вход/выход GL20-0808ETN 1440339 8-канальный PNP/NPN дискретный вход и 8-канальный  NPN транзисторный выход. Время отклика 100 µs. Входной фильтр от 0.25 мс до 32мс
GL20-3232ETN-M 1440290 32-канальный PNP/NPN дискретный вход и 32-канальный NPN транзисторный выход. Время отклика 100 µs. Входной фильтр от 0.25 мс до 32мс
Аналоговый вход GL20-4AD 1440288 4-канальный модуль аналоговых входов (разрешение 16 бит, Время выборки - 250µs)
Аналоговый выход GL20-4DA 1440287 4-канальный модуль аналоговых выходов (разрешение 16 бит, Время выборки - 250µs)

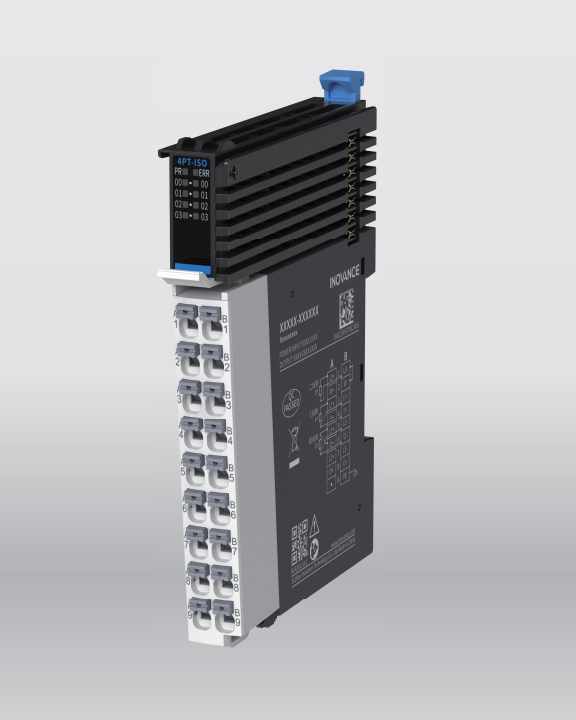

Температурные модули GL20-4PT 1440337 4 x канальный термоустойчивый входной модуль измерения температуры (Pt100, Pt500, Pt1000, Cu100, KTY84, NTC5K, NTC10K)

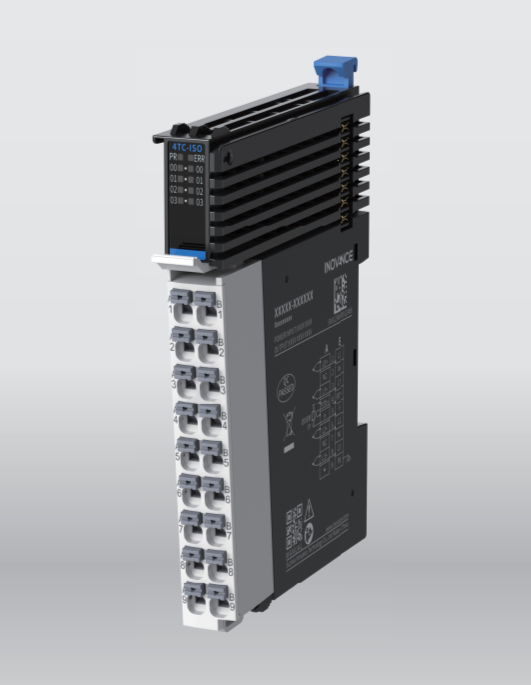

GL20-4TC 1440338 4 x канальный термоустойчивый входной модуль измерения температуры (термопара: B,E,N,J,K,R,S,T)
Аксессуары XA3210A-40-L0.5M-01 15310167 Кабель расширения входов/выходов, длина – 0,5м, 2 FCN разъема (требуются для GL20-3200END/ GL20-0032ETN-M/GL20-3232ETN)
XA3210A-40-L2M-01 15310166 Кабель расширения входов/выходов, длина - 2 м, 2 FCN разъема (требуются для GL20-3200END/ GL20-0032ETN-M/GL20-3232ETN)
T024-K 15020452 Винтовой шинный клеммник 40PIN MIL (Требуется для GL20-3200END/GL20-0032ETN-M/GL20- 3232ETN)

Товары 1-25 из 25
Показать по:
Заказать продукцию

Артикул - GL200808ETN

Цена с НДС - 946.68 CNY

Цена без НДС - 789 CNY

Склад

GL20-0808ETN   8-канальный PNP/NPN дискретный вход и 8-канальный NPN транзисторный выход, пружинный клеммник

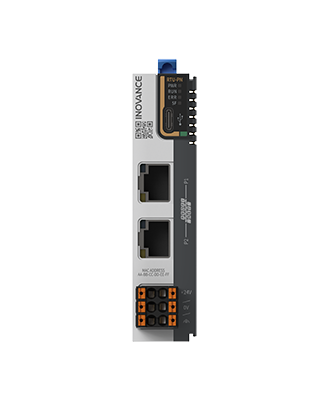

Артикул - GL20RTUPN

Цена с НДС - 2086.56 CNY

Цена без НДС - 1739 CNY

Склад

GL20-RTU-PN    Коммуникационный модуль PROFINET. Подключение до 16 модулей расширения

Артикул - GL200800END

Цена с НДС - 637.56 CNY

Цена без НДС - 531 CNY

Заказ

GL20-0800END   8-канальный модуль дискретных входов, PNP/NPN, пружинный клеммник

Артикул - GL200008ETP

Цена с НДС - 850.08 CNY

Цена без НДС - 708 CNY

Заказ

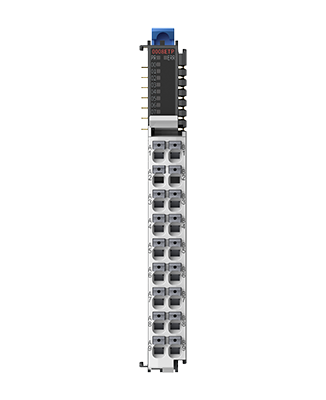

GL20-0008ETP   8-канальный транзисторный выход, PNP, пружинный клеммник

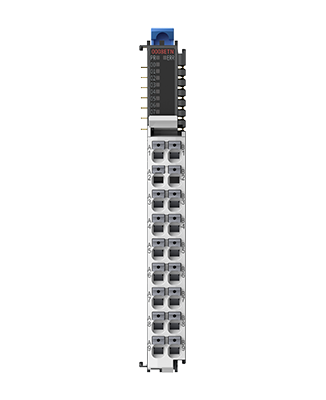

Артикул - GL200008ETN

Цена с НДС - 753.48 CNY

Цена без НДС - 628 CNY

Заказ

GL20-0008ETN   8-канальный транзисторный выход, NPN, пружинный клеммник

Артикул - GL200032ETN

Цена с НДС - 1584.24 CNY

Цена без НДС - 1320 CNY

Заказ

GL20-0032ETN   32-канальный транзисторный выход, NPN, пружинный клеммник

Артикул - GL204PT

Цена с НДС - 1217.16 CNY

Цена без НДС - 1014 CNY

Склад

GL20-4PT   4 x канальный модуль измерения температуры, термосопротивление тип: Pt100, Pt500, Pt1000, Cu100, KTY84, NTC5K, NTC10K

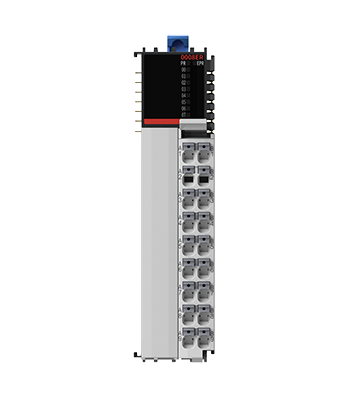

Артикул - GL200008ER

Цена с НДС - 676.2 CNY

Цена без НДС - 564 CNY

Склад

GL20-0008ER  8-канальный релейный выход, пружинный клеммник

Артикул - GL20RTUECT

Цена с НДС - 1217.16 CNY

Цена без НДС - 1014 CNY

Склад

GL20-RTU-ECT   Коммуникационный модуль EtherCAT slave. Подключение до 16 модулей расширения

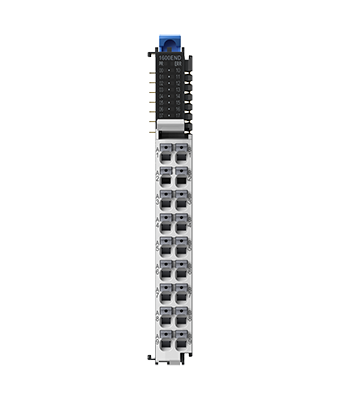

Артикул - GL201600END

Цена с НДС - 695.52 CNY

Цена без НДС - 580 CNY

Склад

GL20-1600END   16-канальный модуль дискретных входов, PNP/NPN, пружинный клеммник

Артикул - GL200016ETN

Цена с НДС - 869.4 CNY

Цена без НДС - 725 CNY

Склад

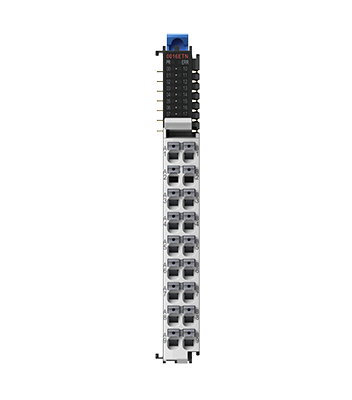

GL20-0016ETN   16-канальный транзисторный выход, NPN, пружинный клеммник

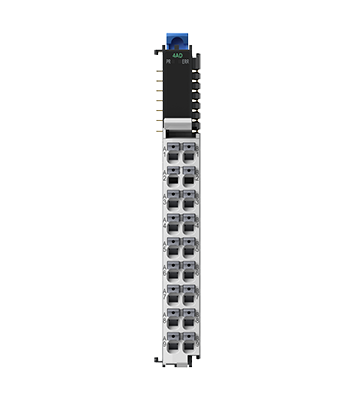

Артикул - GL204AD

Цена с НДС - 1449 CNY

Цена без НДС - 1208 CNY

Склад

GL20-4AD   4-канальный модуль аналоговых входов (разрешение 16 бит, Время выборки - 250 µs), пружинный клеммник

Артикул - GL204DA

Цена с НДС - 1661.52 CNY

Цена без НДС - 1385 CNY

Склад

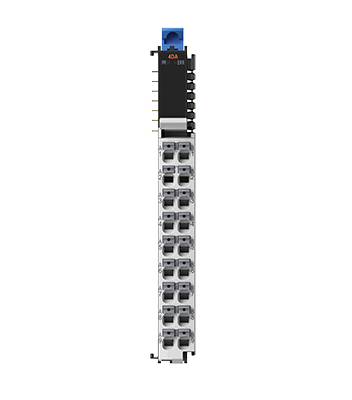

GL20-4DA  4-канальный модуль аналоговых выходов (разрешение 16 бит, Время выборки - 250 µs), пружинный клеммник

Артикул - GL200016ETP

Цена с НДС - 1043.28 CNY

Цена без НДС - 869 CNY

Склад

GL20-0016ETP 16-канальный транзисторный выход, PNP, пружинный клеммник

Артикул - GL203232ETNM

Цена с НДС - 2072.76 CNY

Цена без НДС - 1727 CNY

Заказ

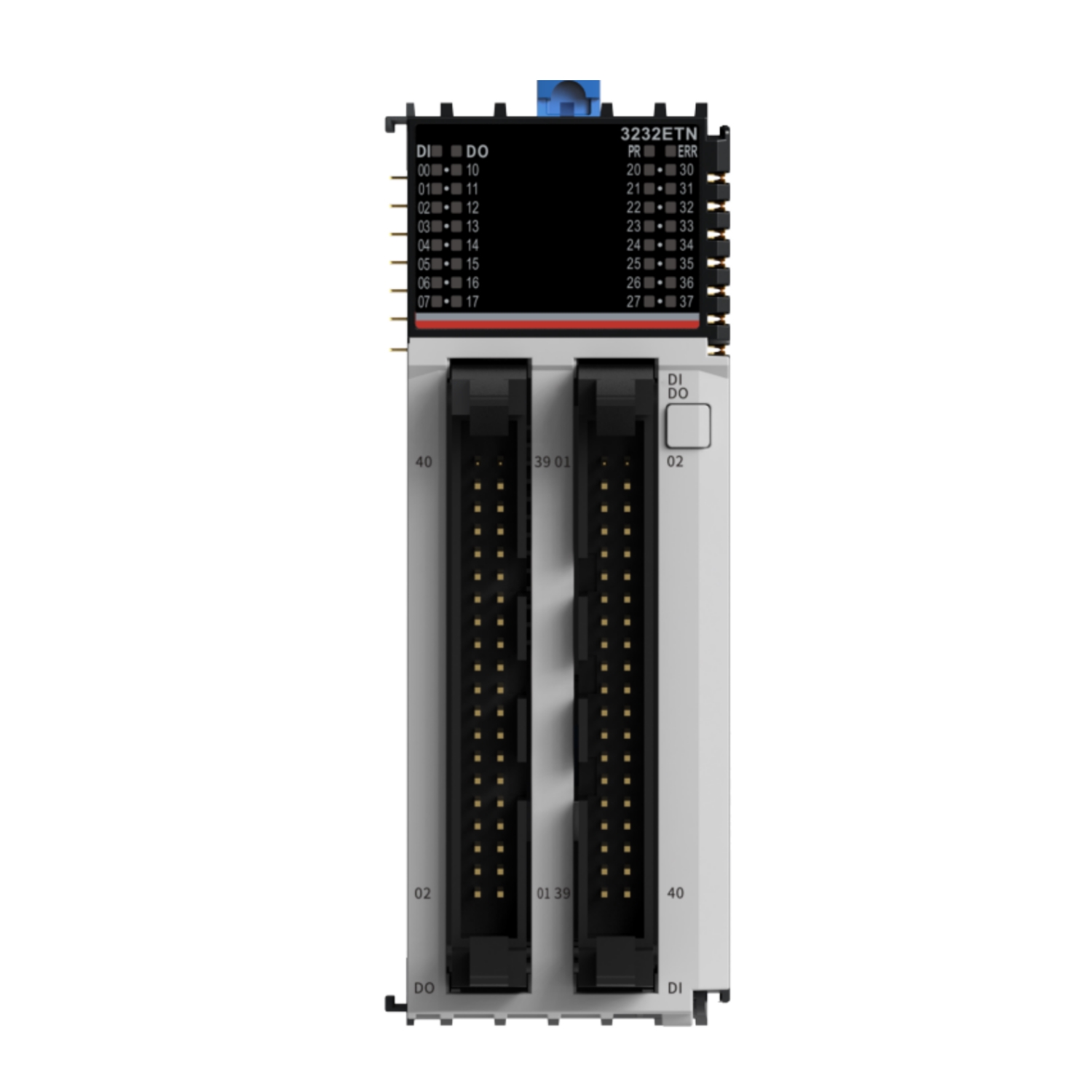

GL20-3232ETN-M 32-канальный PNP)/NPN дискретный вход и 32-канальный NPN транзисторный выход, дополнительный соединительный кабель NEED или клеммы. Время отклика 100 µs. Входной фильтр от 0.25 мс до 32 мс

Артикул - GL204TC

Цена с НДС - 2017.56 CNY

Цена без НДС - 1681 CNY

Заказ

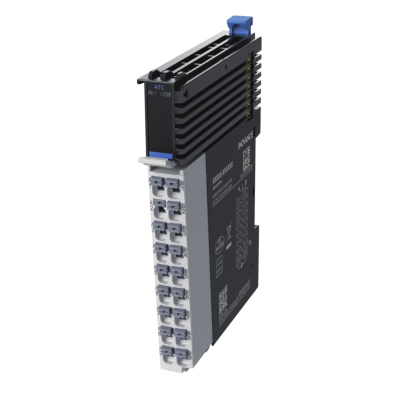

GL20-4TC 4 x канальный термоустойчивый входной модуль измерения температуры (термопара: B,E,N,J,K,R,S,T), пружинный зажим проводов

Артикул - GL203200END

Цена с НДС - 1344.12 CNY

Цена без НДС - 1120 CNY

Заказ

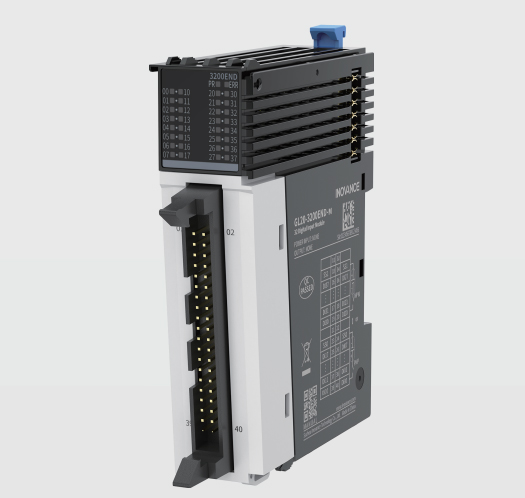

GL20-3200END 32-канальный модуль дискретных входов, тип x PNP/NPN.  Входной фильтр от 0.25 мс до 32 мс. Пружинный зажим проводов

Артикул - GL202S485

Цена с НДС - 4035.12 CNY

Цена без НДС - 3363 CNY

Заказ

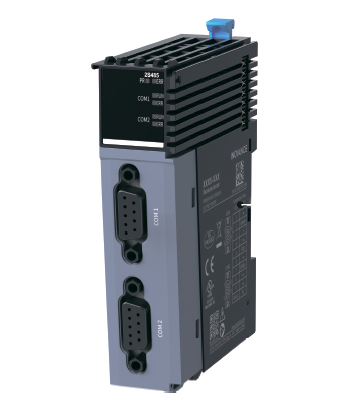

GL20-2S485 2-канальный коммуникационный модуль RS485

Артикул - GL20PS2

Цена с НДС - 841.8 CNY

Цена без НДС - 702 CNY

Заказ

GL20-PS2 Блок питания, обеспечивающий возможность поддержки до 32 модулей (обычно - 16)

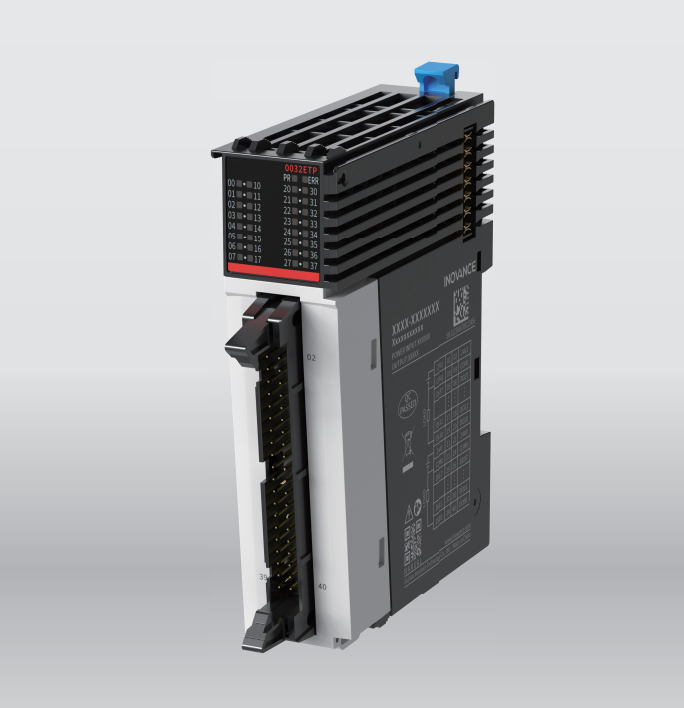

Артикул - GL200032ETNM

Цена с НДС - 1512.48 CNY

Цена без НДС - 1260 CNY

Заказ

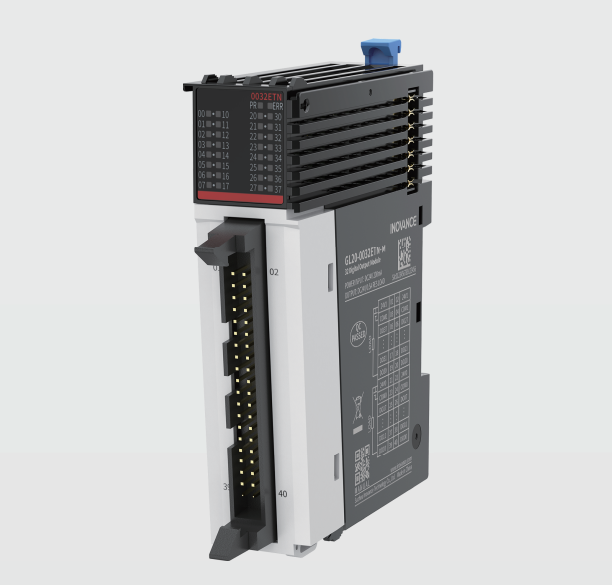

GL20-0032ETN-M 32-канальный транзисторный выход, тип NPN, NEED дополнительный соединительный кабель или клеммы. Время отклика 100 µs

Артикул - GL203200ENDM

Цена с НДС - 1429.68 CNY

Цена без НДС - 1191 CNY

Заказ

GL20-3200END-M 32-канальный дискретный вход, дополнительный соединительный кабель NEED или клеммы

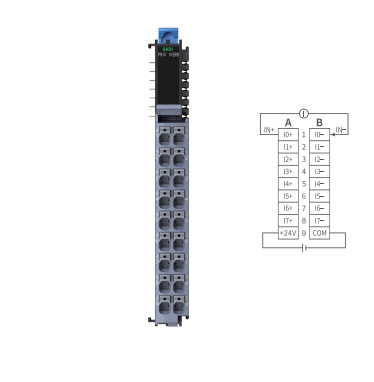

Артикул - GL204ADDF

Цена с НДС - 1932 CNY

Цена без НДС - 1610 CNY

Заказ

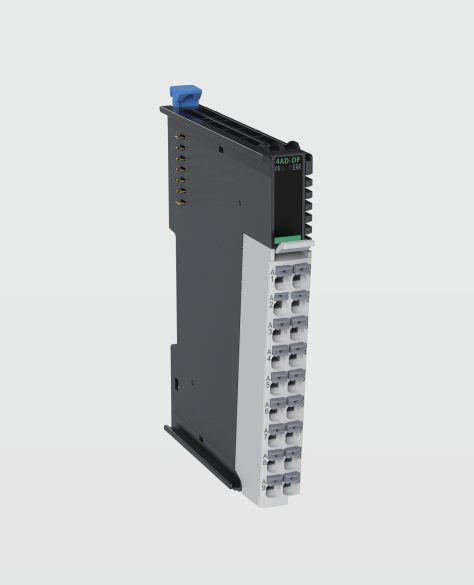

GL20-4AD-DF 4-канальный аналоговый вход, дифференциальный сигнал, пружинный зажим проводов

Артикул - T024K

Цена с НДС - 400.2 CNY

Цена без НДС - 334 CNY

Склад

Винтовой шинный клеммник 40PIN MIL (Требуется для GL20-3200END/GL20-0032ETN-M/GL20- 3232ETN)

Артикул - XA3210A40L0.5M01

Цена с НДС - 237.36 CNY

Цена без НДС - 198 CNY

Заказ

Кабель расширения входов/выходов (40 pin), длина – 0,5м, 2 FCN разъема (требуются для GL20-3200END/ GL20-0032ETN-M/GL20-3232ETN)

Артикул - XA3210A40L2M01

Цена с НДС - 347.76 CNY

Цена без НДС - 290 CNY

Заказ

Кабель расширения входов/выходов (40 pin), длина - 2 м, 2 FCN разъема (требуются для GL20-3200END/ GL20-0032ETN-M/GL20-3232ETN)
