Карты расширения GE20
GE20 – карты расширения для контроллеров серии EASY ( *не подходят для использования с Easy301 CPU). В линейке представлены цифровые, аналоговые, коммуникационные карты, а также RTC и TF карты расширения. Карты имеют компактные размеры: 54*30*1,2мм.
Номенклатура карт расширения GE20
| Артикул | Заказной код | Описание | Слот A | Слот B |
| Дискретные карты расширения | ||||
| GE20-4DO-TN |
01480033 |
4-канальный выход типа sink (NPN). Выходное напряжение 24 V DC（20.4 V DC ～ 26.4 V DC). Частота: Резистивная нагрузка – 100Гц; Индуктивная нагрузка – 0,5Гц; ламповая нагрузка – 10Гц | ✓ | ✓ |
|
GE20-4DI |
01480032 |
4-канальный вход типа source/sink (PNP/NPN). Входное напряжение 24 V DC ± 10%（21.6 V DC ～ 26.4 V DC） | ✓ | ✓ |
|
Аналоговые карты расширения |
||||
| GE20-2AD1DA-I |
01480027 |
2-канальный аналоговый вход, 1-канальный аналоговый вход, 0 mA ～ 20 mA |
✓ | ✓ |
|
GE20-2AD1DA-V |
01480028 |
2-канальный аналоговый вход, 1-канальный аналоговый вход, 0 ~ 10 v | ✓ | ✓ |
| Коммуникационные карты расширения | ||||
| GE20-232/485-RTC |
01480035 |
RS232/485 коммуникационная карта расширения с RTC. До 31 ведомых устройства.Расстояние между смежными ведомыми устройствами не более 3м. Скорость передачи данных RS485/RS232: 9600/19200/38400/ 57600/115200 бит/с. Встроенная литиевая батарея CR2302 |
✓ | ✓ |
| GE20-232/485 |
01480029 |
RS232/485 коммуникационная карта расширения. До 31 ведомых устройства. Расстояние между смежными ведомыми устройствами не более 3м. Скорость передачи данных RS485/RS232: 9600/19200/38400/ 57600/115200 бит/с |
✓ | ✓ |
|
GE20-CAN-485 |
01480034 |
CAN/RS485 коммуникационная карта расширения с интерфейсом RJ45. Без терминального резистора для RS485, встроенный терминальный резистор для CAN. До 31 ведомых устройства RS485 (Расстояние между смежными устройствами не более 3м.). До 63 ведомых устройств CAN. Скорость передачи данных RS485/RS232: 9600/19200/38400/ 57600/115200 бит/с. Скорость передачи данных CAN: 1 Мбит/с: расстояние < 20 м; 500 кбит/с:расстояние < 80 м;250 кбит/с: расстояние < 150 м; 125 кбит/с: расстояние < 300 м; 100 кбит/с: расстояние < 500 м; 50 кбит/с: расстояние < 1,000 м. |
✓ | |
| RTC карты расширения | ||||
|
GE20-RTC |
01480031 |
RTC карта расширения. Точность RTC – 120сек/мес. RTC формат - YYYY/MM/DD/HH/MM/SS. Встроенная литиевая батарея CR2302 |
✓ | |
|
GE20-TF |
01480030 |
TF карта расширения, TransFlash (Micro SD). Емкость SD-карты – не более 32Гб |
✓ | |

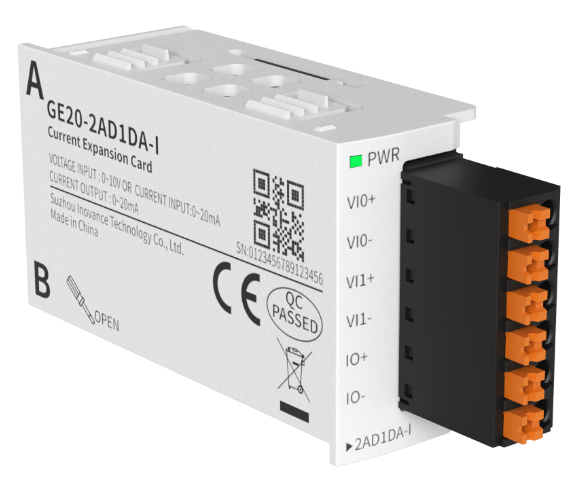

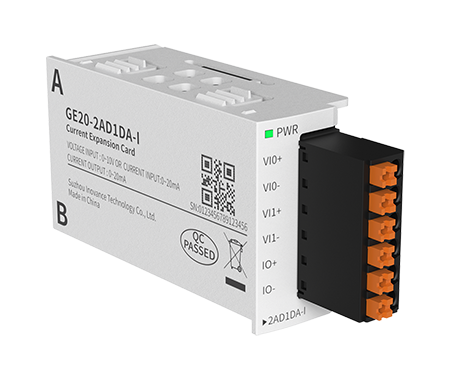

GE20-2AD1DA-I Аналоговая карта расширения, 2-канальный аналоговый вход, 1-канальный аналоговый вход, 0 mA ～ 20 mA

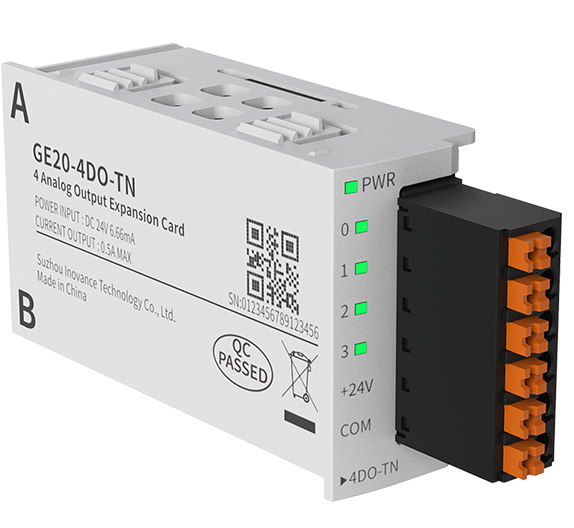

GE20-4DO-TN Дискретная карта расширения, 4-канальный выход типа NPN. Выходное напряжение 24 V DC (20.4 V DC ～ 26.4 V DC). Частота: Резистивная нагрузка – 100Гц; Индуктивная нагрузка – 0,5Гц; ламповая нагрузка – 10Гц

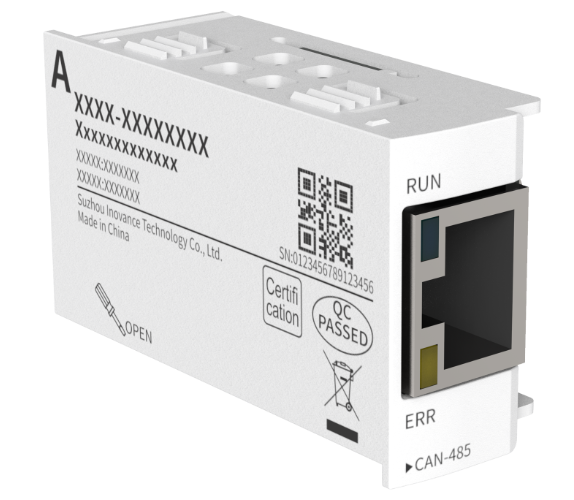

GE20-CAN-485 CAN/RS485 коммуникационная карта расширения с интерфейсом RJ45. Без терминального резистора для RS485, встроенный терминальный резистор для CAN. До 31 ведомых устройства RS485. До 63 ведомых устройств CAN.

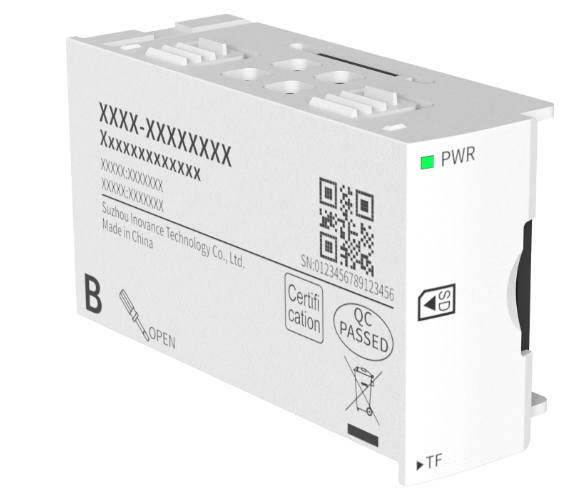

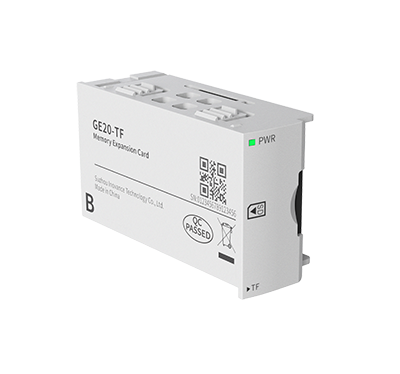

GE20-TF TF карта расширения, TransFlash (Micro SD). Емкость SD-карты – не более 32Гб

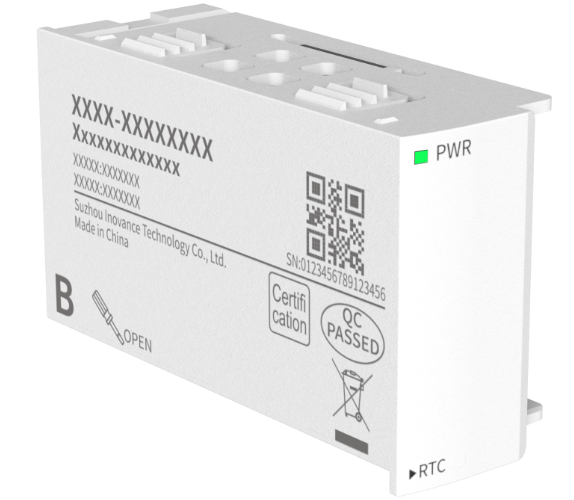

GE20-RTC RTC карта расширения. Точность RTC – 120сек/мес. RTC формат - YYYY/MM/DD/HH/MM/SS.

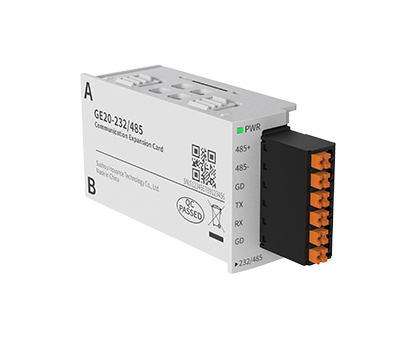

GE20-232/485 RS232/485 коммуникационная карта расширения. До 31 ведомых устройства
GE20-232/485-RTC RS232/485 коммуникационная карта расширения с RTC. До 31 ведомых устройства

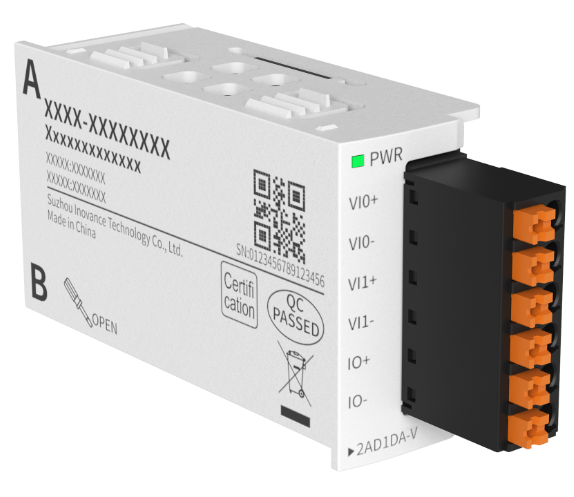

GE20-2AD1DA-V Аналоговая карта расширения, 2-канальный аналоговый вход, 1-канальный аналоговый вход, 0 ~ 10 v

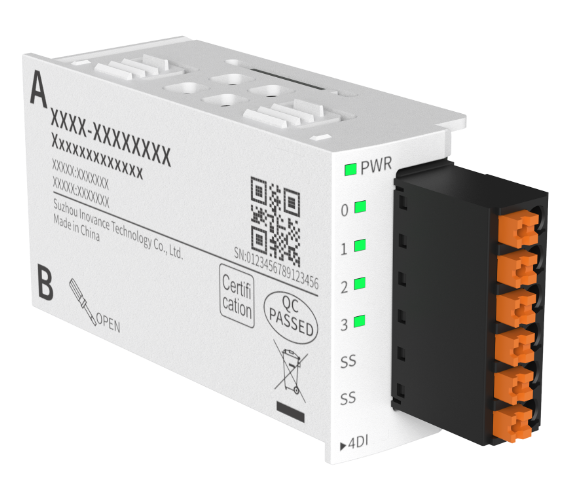

GE20-4DI Дискретная карта расширения, 4-канальный вход типа PNP/NPN. Входное напряжение 24 V DC ± 10%（21.6 V DC ～ 26.4 V DC）
