Программируемые логические контроллеры Inovance

INOVANCE AM760 - Высокопроизводительный горизонтальный EtherCAT контроллер для автоматизации средних систем. Предназначен Для применений с высокими требованиями к управлению движением и сложных сетевых сценариев крупных производственных линий.
Промышленный контроллер Inovance AM760

Мощный четырехъядерный процессор 1,8ГГц;
Скорость обработки инструкций на уровне наносекунд;
Синхронное управление по 32/64/96 осям EtherCAT;
Двойной порт EtherCAT для построения кольцевой сети;
Многосегментная IP-адресация;
Поддержка EtherCAT, PROFINET slave, OPC UA, EtherNet/IP, Modbus TCP и шины TCP/IP;
Расширение коммуникационных возможностей по протоколам CAN и последовательной связи;
Поддержка Web-визуализации;
Подключение до 32 модулей расширения GL20.

Для уточнения информации и по вопросам приобретения контроллеров AM760, а также другого оборудования INOVANCE обращайтесь к официальному дистрибьютору INOVANCE в России - компании СИМЭКС. Ждем ваших запросов на почту info@simecs.ru, а также по телефону (812) 677-00-57

Описание

INOVANCE AM760 – новая линейка высокопроизводительных EtherCAT контроллеров блочного типа для автоматизации уровней «Машина» и «Цех». Контроллеры предназначены для применений с высокими требованиями к управлению движением, сложных сетевых сценариев крупных производственных линий, включая приложения, требующие многоканальной связи CAN/многоканального последовательного порта, многосегментной IP-адресации, кольцевой сети EtherCAT.

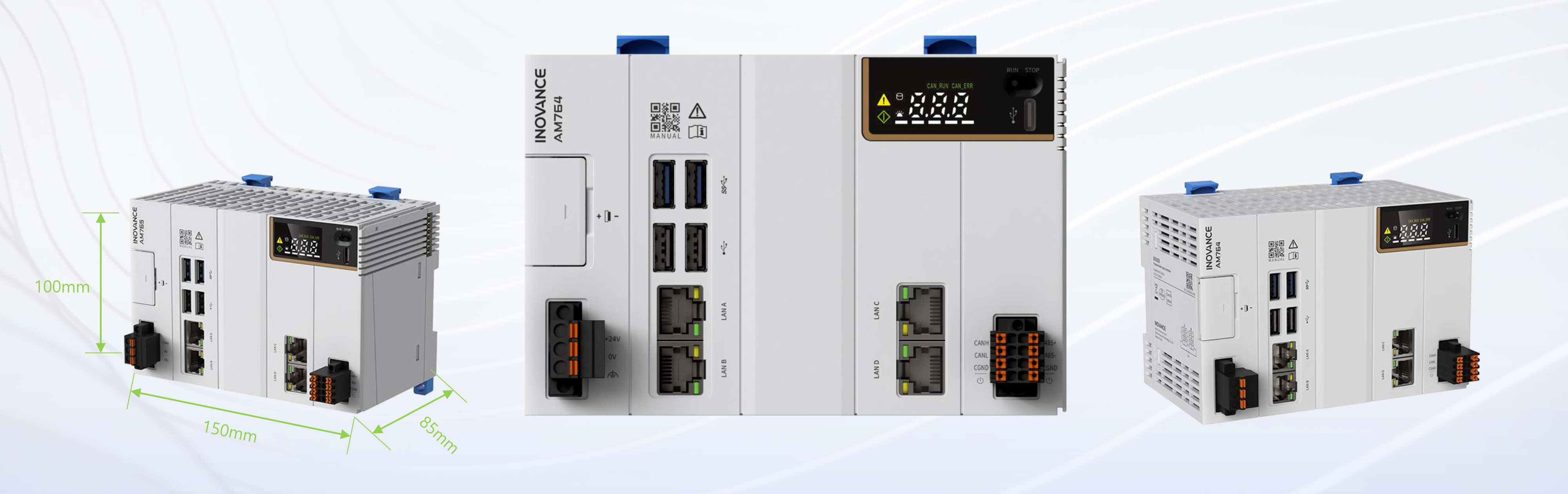

Промышленные контроллеры Inovance AM760

Контроллеры серии AM760 разработаны на базе мощного четырехъядерного процессора с тактовой частотой 1,8ГГц и скоростью обработки инструкций на уровне наносекунд. Программная емкость памяти контроллера - 128 МБ, емкость данных - 128 МБ. Для сохранения данных при отключении от сети контроллеры оснащены источником бесперебойного питания.

Основной корпус ПЛК имеет два независимых порта Ethernet с сегментами IP-сети, поддерживающими протоколы EtherCAT, PROFINET slave, OPC UA, EtherNet/IP, Modbus TCP и шину TCP/IP. Поддерживается расширение коммуникационных возможностей по протоколам CAN и последовательной связи. Основной корпус контроллера может быть расширен за счет подключения до 32 модулей ввода/вывода серии GL20 (подключение с правой стороны), поддерживающих DI, DO, AD, DA, PT, TC, PS2, CAN, последовательный порт и т. д.

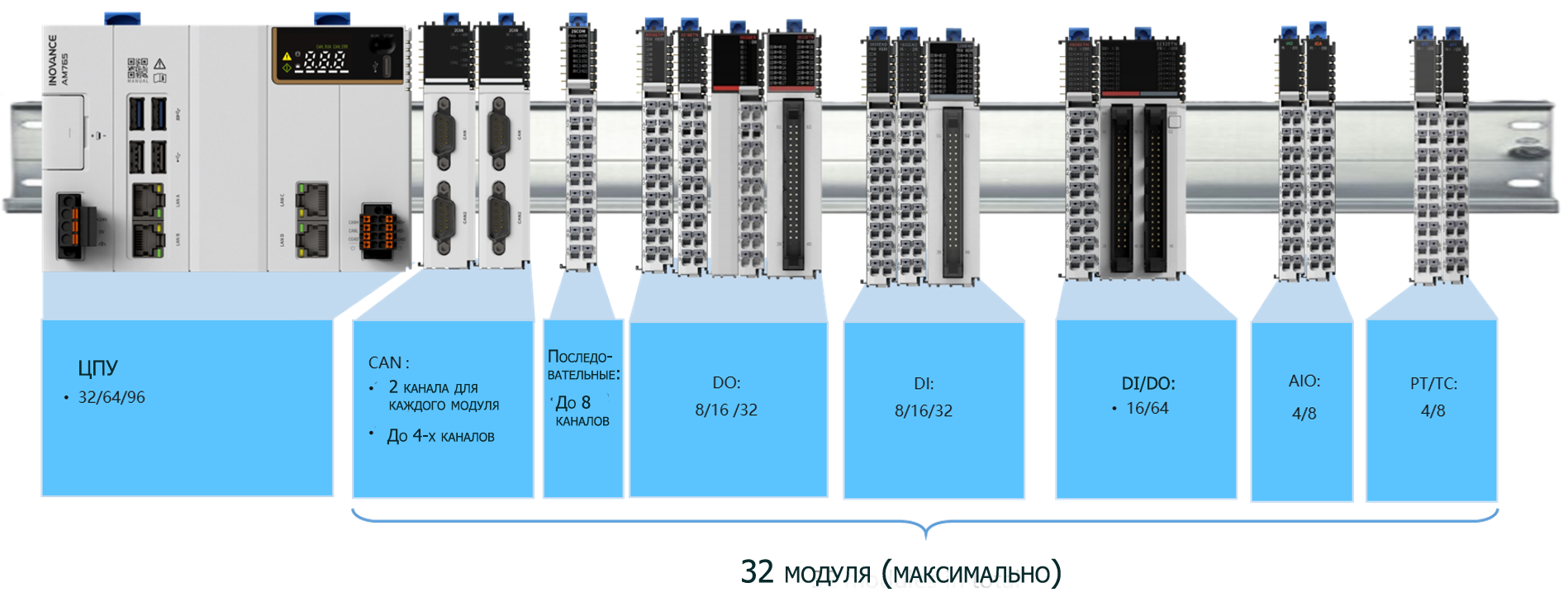

Структура контроллера AM760 с модулями расширения GL20

Контроллеры AM760 способны осуществлять синхронное управление по 32/64/96 осям EtherCAT с циклом до 500мкс. Могут быть подключены к 256 ведомым устройствам EtherCAT. Благодаря наличию внутренней шины, оси управления опрашиваются значительно быстрее, по сравнению с предыдущими поколениями контроллеров.

Два независимых порта EtherCAT на борту ПЛК обеспечивают возможность построения топологии «кольцо» для непрерывной резервируемой коммуникации. Также поддерживаются линейная и звездообразная топологии сети.

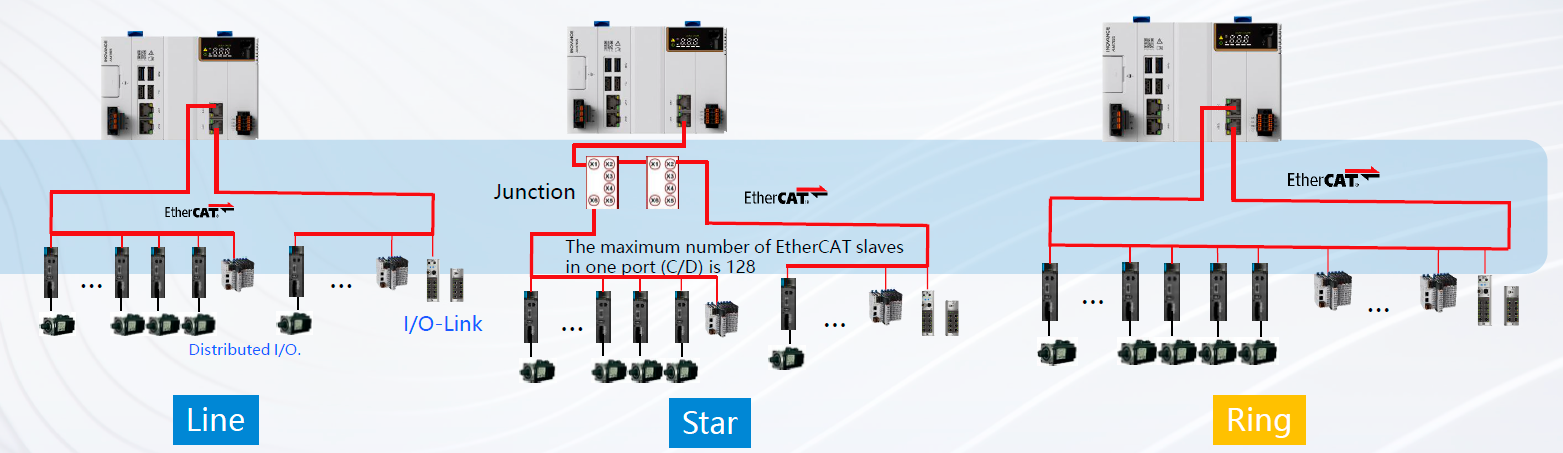

ПЛК INOVANCE AM760_Построение сети EtherCAT

Контроллеры поддерживают WEB визуализацию, что позволяет не использовать специализированные HMI панели или SCADA системы. Визуализацию можно сделать в самом контроллере, использовав для её отображения любое устройство с WEB-браузером (смартфон, планшет, ПК).

Характеристики промышленных контроллеров INOVANCE AM760

Модель			AM763	AM764	AM765
Питание			24VDC±10%, максимальный ток - 4 А, номинальный ток - 2,4 А. Поддерживает защиту от короткого замыкания / обратного подключения. Внешний ИБП не требуется
Встроенная память			4Гб
Жесткий диск			64Гб
Емкость хранилища данных программ			Объем программы – 128Мб, объем данных – 128Мб (5Мб места для хранения данных при отключении питания))
Скорость обработки инструкций	Операция с битовой инструкцией		1нс
	Целочисленная операция		1,5нс
	Операции с плавающей запятой (двойная точность)		3нс
Коммуникационные характеристики	RJ45	Ethernet	Локальная сеть Ethernet*2 (независимые IP-адреса), 1000 М
		EtherCAT	EtherCATх2, 100Мб
	Modbus		RS485Х1
	CAN		Максимум 8 подчиненных устройств. Поддержка CANopen, CANlink
	OPC UA		Поддержка до 50 сеансов (клиентов)
Связь по EtherCAT	Количество осей		32 оси	64 оси	96 осей
	Количество ведомых устройств		Максимально 256 устройств
	Коммуникационный цикл		Синхронизация по 32 осям с циклом 500 мс
Связь по EtherNet/IP	Количество узлов		128
	Пропускная способность		Объем передаваемых данных 1400 байт, скорость передачи 25600 бит/с
ProfiNet Slave	Режим коммуникации		RT (связь в режиме реального времени)
	Минимальный цикл связи		4мс
	Максимальный объем передаваемых данных		2048 байт
Расширение	Локальное расширение		Подключение (максимально) 32 модулей GL20
	Удаленное расширение		Поддержка распределенного расширения EtherCAT и EtherNet/IP
RUN/STOP			Останов/Запуск ПЛК
Состояние ПЛК			Экран, отображающий информацию о работе ПЛК
Батарея			Аккумулятор CR2032 (обеспечивает поддержку функции часов)
Программное обеспечение			InoProShop1.8 и выше [стандарт IEC 61131-3)
