Серия MD 290 (для насосов и вентиляции)
MD 290 - преобразователи частоты со скалярным управлением. В серии представлены преобразователи мощностью 0.4-500 кВт для трехфазных сетей 380В. Привод подходит для использования в насосном, вентиляционном и холодильном оборудовании.
Особенности частотных приводов Inovance MD290
• Диапазон мощности: 0.4-500 кВт для трехфазных сетей 380В
• Скалярное управление
• Перегрузочная способность 110 или 150%
• Встроенный тормозной модуль до 75 кВт
• Поддержка протоколов Modbus-RTU, CANlink, PROFIBUS-DP, PROFINET, CANopen
• Внешняя панель управления
• Применение: насосы, вентиляторы, воздушные компрессоры, штанговые гидравлические насосы, транспортеры, воздуходувки, дымососы, холодильные компрессоры
Получить более подробную информацию и заказать частотные преобразователи Inovance серии MD290 вы можете в компании "СИМЭКС". Мы предлагаем полный спектр оборудования Inovance: контроллеры и распределенная периферия, преобразователи частоты, панели HMI, сервоприводы. Оборудование доступно на нашем складе в Санкт-Петербурге и под заказ. Наши специалисты помогут подобрать оптимальное оборудование для решения ваших задач, проконсультируют по вопросам параметрирования и настройки техники. Возможно предоставление образцов для тестирования. Ждем ваших запросов на info@simecs.ru или по телефону (812) 677-00-57.

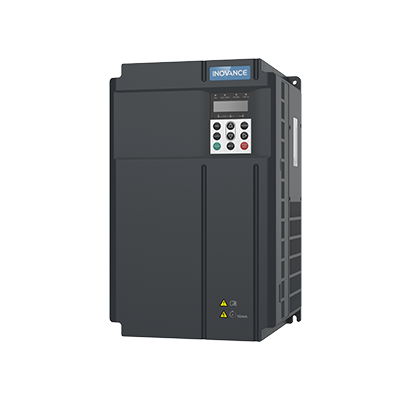

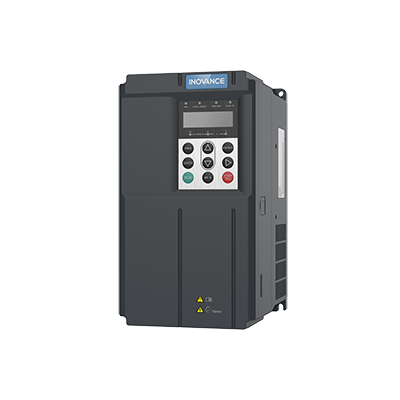

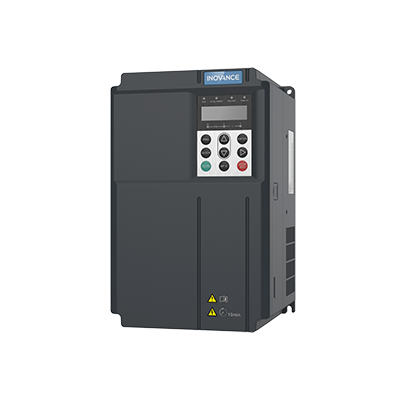

Inovance MD290 - универсальный частотный привод переменного тока с поддержкой скалярного управления. Предназначен для управления механизмами с переменным и постоянным моментом: насосы и вентиляторы, воздушные компрессоры, штанговые и гидравлические насосы, транспортеры, воздуходувки, дымососы, холодильные компрессоры. Преобразователь отличается хорошей производительностью, надежностью и высокой удельной мощностью. Пригоден для работы при высокой температуре окружающей среды (до 50˚С), а также в условиях повышенной влажности и высокого содержания пыли.
В серии MD290 представлены модели от 0,4 до 500 кВт. Номинальное напряжение преобразователя Inovance MD290 - трехфазное 380-480В, 50Гц/60Гц, допустимые колебания напряжения - 323-528В, 50Гц/60Гц. В ряде моделей (400В: от 18,5кВт; 200В: от 15кВт) имеется встроенный DC реактор, обеспечивающий увеличение коэффициента мощности на входе привода, а также уменьшение высокочастотных гармоник и внешних помех. В моделях 0,4-75кВт доступен встроенный тормозной модуль.
Привод имеет высокую перегрузочную способность: тип G 150% в течение 60 сек с периодом 300 сек; тип P 110% в течение 60 сек с периодом 300 сек. Благодаря оптимальным габаритам, частотный преобразователь MD290 устанавливается в один шкаф вместе с автоматическим выключателем, контактором, входным и выходным дросселем, сохраняя высокую плотность монтажа. Модели MD290 до 45 кВт устанавливаются в шкаф глубиной 300 мм.
Характеристики преобразователя Inovance MD290
-
Диапазон мощности: 0,4 - 800 кВт, 3 фазы 380-480 VAC; 0,4 - 3 кВт 1 фаза 200-240 VAC
-
Скалярное управление
-
Перегрузочная способность: -150% в течение 60 сек с периодом 300 сек (тип G); -110% в течение 60 сек с периодом 300 сек (тип P)
-
Встроенный тормозной модуль в моделях до 75кВт
-
Встроенный дроссель постоянного тока в моделях 400В: 18.5 кВт и выше; 200В: 15 кВт и выше
-
Выходной дроссель переменного тока в моделях 200-450кВт
-
Поддержка протоколов Modbus RTU, CANlink, PROFIBUS DP, CANopen
-
Специальные функции для управления насосным и вентиляционным оборудованием (в версии P)
-
Автоматическое регулирование крутящего момента
-
Подхват двигателя на лету
-
Выходная частота: 500Г
-

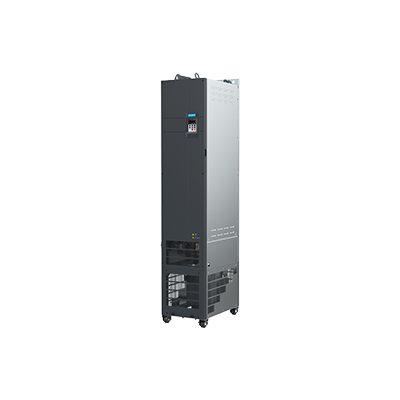

Компактный дизайн. Узкие корпуса с колесиками в моделях шкафного исполнени
-
Конформное покрытие плат с защитой от агрессивных сред (3S2, 3C2) и токопроводящей пыли
-
Внешняя панель управления
-
Удобное бесплатное ПО
Функционал привода Inovance MD290
|
Стандартные функции |
|
|
Максимальная частота |
0,00-500,00 Гц |
|
Несущая частота |
0,8-12,0 кГц несущая частота автоматически настраивается в зависимости от нагрузки. |
|
Точность входной частоты |
Дискретное задание: 0,01 Гц Аналоговое задание: максимальная частота х 0,025% |
|
Режим управления |
Скалярное управление (V/F) |
|
Диапазон скорости |
1:50 |
|
Точность стабилизации скорости |
±1% |
|
Перегрузочная способность |
Режим G: 150% от номинального тока в течение 60 с Режим Р: 110% от номинального тока в течение 60 с. |
|
Форсирование момента |
Фиксированное форсирование; 0,1-30% для ручного форсирования. |
|
Кривая V/F |
Прямая линия V/F; многоточечная кривая V/F; квадратичная кривая V/F. |
|
Разделение V/F |
Полное разделение V/F; половинное разделение V/F. |
|
Тип разгона/торможения |
Линейный разгон/торможение S-образный разгон/торможение Четыре группы времени разгона/торможения с диапазоном 0-6500 с. |
|
Торможение постоянным током |
Частота торможения постоянным током: от 0 Гц до максимальной частоты. Время торможения постоянным током: 0-36 с. Уровень тока торможения: 0-100% |
|
Характеристика режима толчок (JOG) |
Диапазон частоты: 0,00-50,00 Гц Время разгона/торможения: 0,0-6500,0 с. |
|
Предустановленные скорости |
Поддерживается до 16-ти предустановленных скоростей, которые можно включить с помощью функций ПЛК либо комбинацией дискретных входов. |
|
Встроенный ПИД-регулятор |
В MD290 имеется встроенный ПИД-регулятор для управления в замкнутом контуре. |
|
Автоматическое регулирование напряжения |
Система автоматически поддерживает постоянное напряжение на выходе, если входное напряжение колеблется в допустимых пределах. |
|
Защита от превышения тока и напряжения |
Во время работы система автоматически ограничивает выходной ток и напряжение, чтобы избежать частых срабатываний защит. |
|
Быстрое ограничение |
Данная функция минимизирует возникновение ошибок по превышению тока, обеспечивая стабильную работу. |
|
Индивидуальные функции |
|
|
Работа при провалах напряжения |
Обратная энергия с двигателя может скорректировать потерю напряжения на вводе, позволяя МD290 продолжать работу в течение короткого периода времени. |
|
Быстрое ограничение тока |
Применяется техника быстрого ограничения тока, чтобы избежать частых ошибок по превышению тока. |
|
Виртуальные I/O |
Пять групп виртуальных дискретных входов/выходов (DI/DO) поддерживают простую логику управления. |
|
Управление по времени |
Диапазон времени: от 0,0 до 6500,0 минут. |
|
2 группы параметров двигателя |
МD290 может управлять двумя двигателями (переключение с одного двигателя на другой) |
|
Несколько протоколов связи |
Modbus, PROFIBUS DP, CANopen, CANlink, PROFINET, and EtherCAT. |
|
Защита двигателя от перегрева |
Опционально: дополнительные входы/выходы (I/O) внешней платы позволяют аналоговому входу АIЗ принимать сигнал от датчика температуры двигателя (РТ100, РТ1000) для защиты двигателя от перегрева. |
|
Пользовательские функции |
Опционально возможно программирование модуля ПЛК. Среда разработки совместима с ПЛК lnovance. |
|
Программное обеспечение |
Программное обеспечение MD290 позволяет пользователям конфигурировать различные параметры, имеет виртуальный осциллограф, который может отображать всю информацию о системе. |
|
Рабочие параметры |
|
|
Основной канал задания частоты |
До 10-ти источников задания частоты. Различные методы переключения между источниками задания частоты: дискретный, аналоговый по напряжению, аналоговый по току, импульсный, сетевой. |
|
Доп. канал задания частоты |
Поддерживает до 10-ти дополнительных источников задания частоты, работает независимо или с наложением с основным каналом задания частоты. |
|
Входные клеммы |
Стандартные: 5 DI, один из них поддерживает высокоскоростной импульсный сигнал до 100 кГц; 2AI, один из них поддерживает только сигнал 0-10 В, остальные поддерживают сигнал 0-10 В и 4-20 мА.С модулем MD38IO1: 5DI, 1AI поддерживает сигнал ±10 В и сигнал с датчика температуры двигателя РТ100/РТ1000. |
|
Выходные клеммы |
Стандартные: 1 высокоскоростной выход (NPN) для сигнала прямоугольной формы в диапазоне частот 0-100 кГц; 1 DO, 1RO, 1АО токовый сигнал 0-20 мA или напряжение 0-10 В. С модулем MD38IO1: 1 DO, 1RO, 1 АО токовый сигнал 0-20 мA или напряжение 0-10 В. |
|
Защиты |
Определение короткого замыкания двигателя при подаче напряжения, защита от потери входной/ выходной фазы, защита от превышения тока, защита от превышения температуры преобразователя, защита от превышения напряжения, защита от низкого напряжения, защита от перегрева двигателя, защита от перегрузки, защита от короткого замыкания тормозного резистора и встроенного тормозного модуля. |
|
Условия окружающей среды |
T˚ -от - 10 до + 40 °С (до +50 со снижением выходного тока на 1,5% на каждый 1°С). Влажность - Не более 95% RH без конденсата |
|
Влажность |
Не более 95% RH без конденсата |
|
Вибрация |
Не более 5,9 м/с2 (0,6 g) |
|
Температура хранения |
от -20 до + 60 °С |

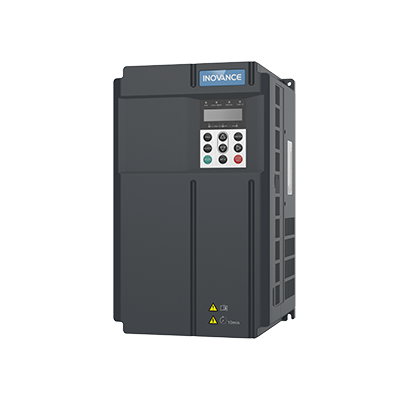

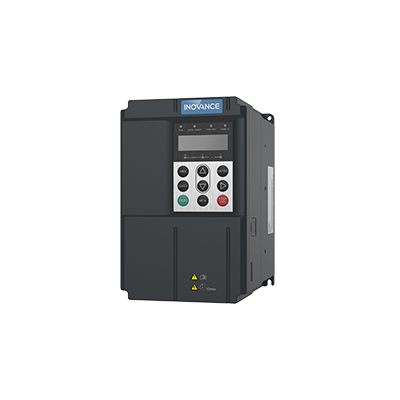

MD290T0.4G/0.7PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 0.75kW, 3-фазн, 380V, перегрузка - 150%
MD290T0.7G/1.1PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 1.1 kW, 3-фазн, 380V, перегрузка - 150%
MD290T1.1G/1.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 1.5kW, 3-фазн, 380V, перегрузка - 150%
MD290T1.5G/2.2PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 2.2kW, 3-фазн, 380V, перегрузка - 150%
MD290T2.2G/3.0PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 3kW, 3-фазн, 380V, перегрузка - 150%
MD290T3.0G/3.7PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 3,7kW, 3-фазн, 380V, перегрузка - 150%
MD290T3.7G/5.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 5.5kW, 3-фазн, 380V, перегрузка - 150%
MD290T5.5G/7.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 7.5kW, 3-фазн, 380V, перегрузка - 150%
MD290T7.5G/11PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 11kW, 3-фазн, 380V, перегрузка - 150%
MD290T11G/15PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 15kW, 3-фазн, 380V, перегрузка - 150%
MD290T15G/18.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 18.5kW, 3-фазн, 380V, перегрузка - 150%
MD290T18.5G/22PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 37kW, 3-фазн, 380V, перегрузка - 150%
MD290T22G/30PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком и дросселем). 30kW, 3-фазн, 380V, перегрузка - 150%
MD290T30G/37PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 37kW, 3-фазн, 380V, перегрузка - 150%
MD290T37G/45PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 45kW, 3-фазн, 380V, перегрузка - 150%
MD290T45G/55PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 55kW, 3-фазн, 380V, перегрузка - 150%
MD290T55G/75PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 75kW, 3-фазн, 380V, перегрузка - 150%
MD290T75G/90PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 90kW, 3-фазн, 380V, перегрузка - 150%

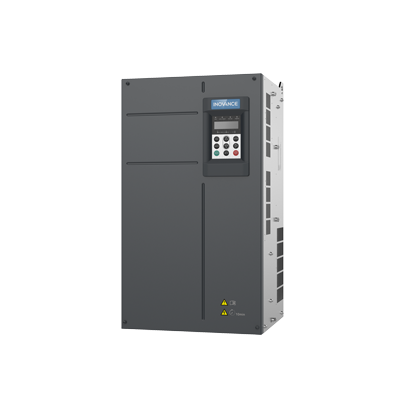

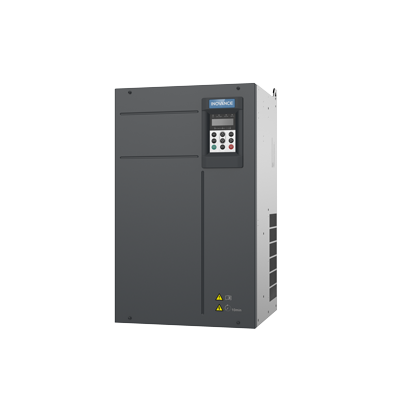

MD290T18.5G/22PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с DC дросселем).22kW, 3-фазн, 380V, перегрузка - 150%
MD290T22G/30PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с дросселем, без тормозного блока). 30kW, 3-фазн, 380V, перегрузка - 150%
MD290T30G/37PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 37kW, 3-фазн, 380V, перегрузка - 150%
MD290T37G/45PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 45kW, 3-фазн, 380V, перегрузка - 150%
MD290T45G/55PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 55kW, 3-фазн, 380V, перегрузка - 150%
MD290T55G/75PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 75kW, 3-фазн, 380V, перегрузка - 150%
MD290T75G/90PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 90kW, 3-фазн, 380V, перегрузка - 150%

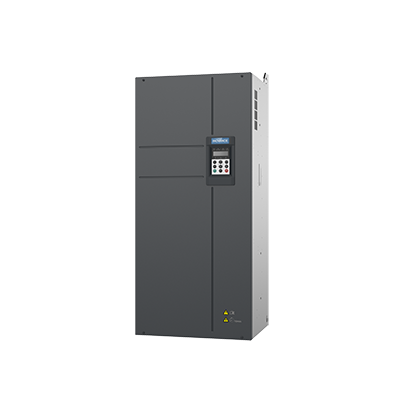

MD290T90G/110PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 110kW, 3-фазн, 380V, перегрузка - 150%
MD290T110G/132PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 132kW, 3-фазн, 380V, перегрузка - 150% Three phase 380V input 90kW-inverter for fan and pump (with braking unit)
MD290T132G/160PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 160kW, 3-фазн, 380V, перегрузка - 150%
MD290T160G/200PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 200kW, 3-фазн, 380V, перегрузка - 150%

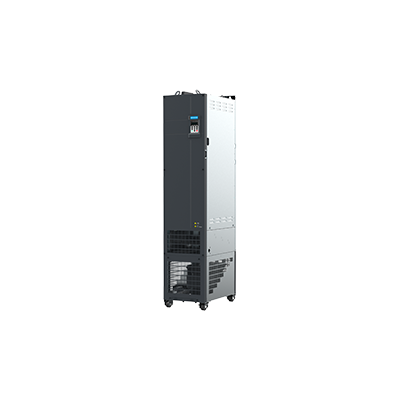

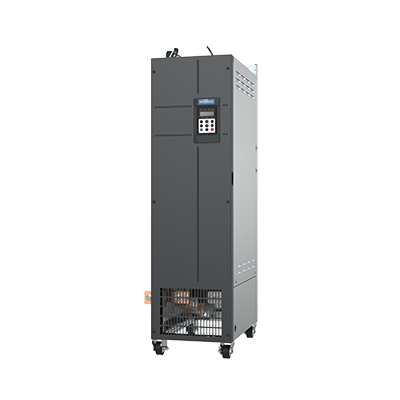

MD290T220PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 220kW, 3-фазн, 380V, перегрузка - 110%
MD290T250PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 250kW, 3-фазн, 380V, перегрузка - 110%
MD290T280PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 280kW, 3-фазн, 380V, перегрузка - 110%
MD290T315PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 315kW, 3-фазн, 380V, перегрузка - 110%
MD290T355PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 355kW, 3-фазн, 380V, перегрузка - 110%
MD290T400PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 400kW, 3-фазн, 380V, перегрузка - 110%
MD290T450PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 450kW, 3-фазн, 380V, перегрузка - 110%
MD290T500PINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (без тормозного блока). 500kW, 3-фазн, 380V, перегрузка - 110%

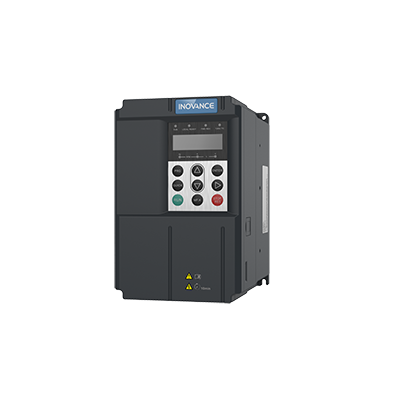

MD2902T0.4G/0.7PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 0.75kW, 3-фазн, 220V
MD2902T0.7G/1.1PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 1.1kW, 3-фазн, 220V
MD2902TT1.1G/1.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 1.1kW, 3-фазн, 220V
MD2902T1.5G/2.2PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 2.2kW 3-фазн, 220V
MD2902T2.2G/3.7PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 3.7kW, 3-фазн, 220V
MD2902T3.7G/5.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 5.55kW, 3-фазн, 220V
MD2902T5.5G/7.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 7.5kW, 3-фазн, 220V
MD2902T7.5G/11PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 11kW, 3-фазн, 220V
MD2902T11G/15PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком и дросселем). 15kW, 3-фазн, 220V
MD2902T15G/18.5PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 18.5kW, 3-фазн, 220V
MD2902T18.5G/22PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 22kW, 3-фазн, 220V
MD2902T22G/30PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 30kW, 3-фазн, 220V
MD2902T30G/37PBINT Преобразователь частоты серии MD290 для вентиляционного и насосного оборудования (с тормозным блоком). 37kW, 3-фазн, 220V
