Серия SV680

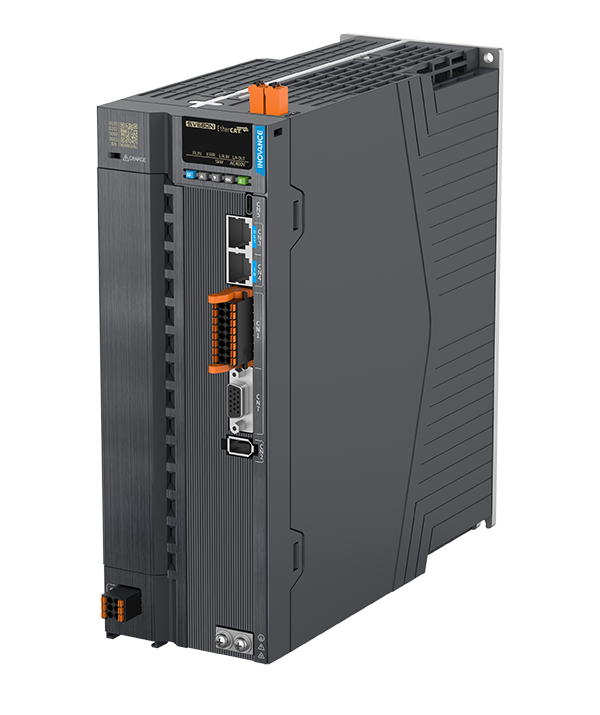

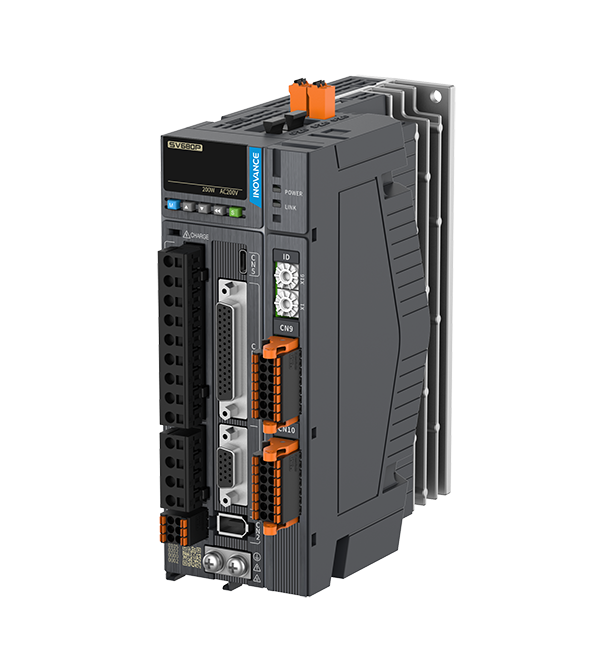

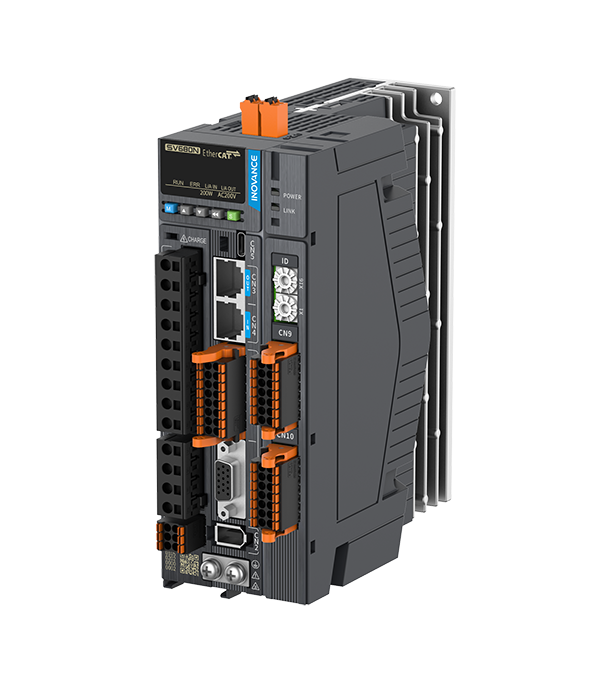

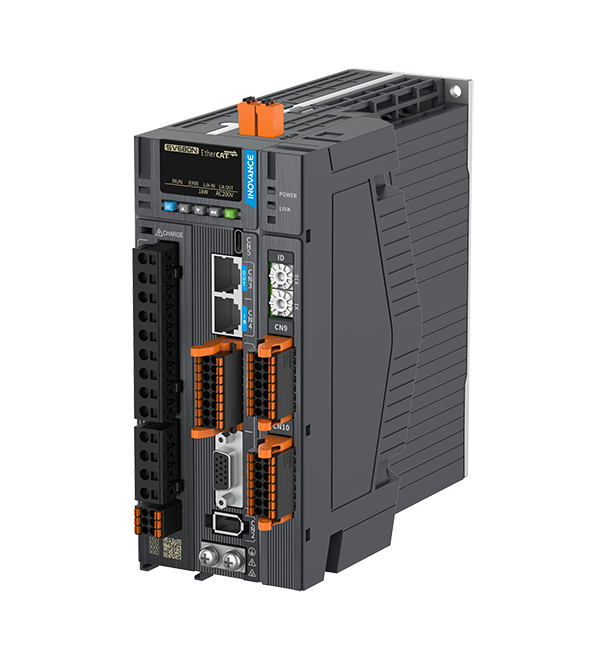

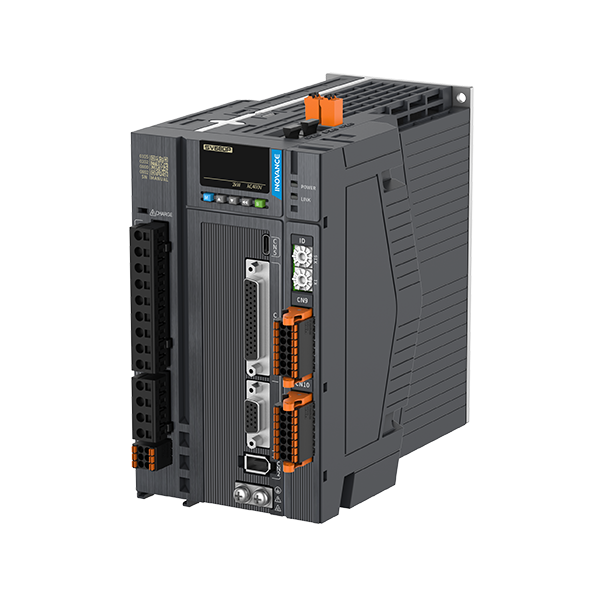

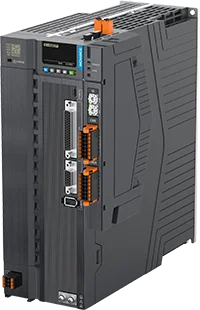

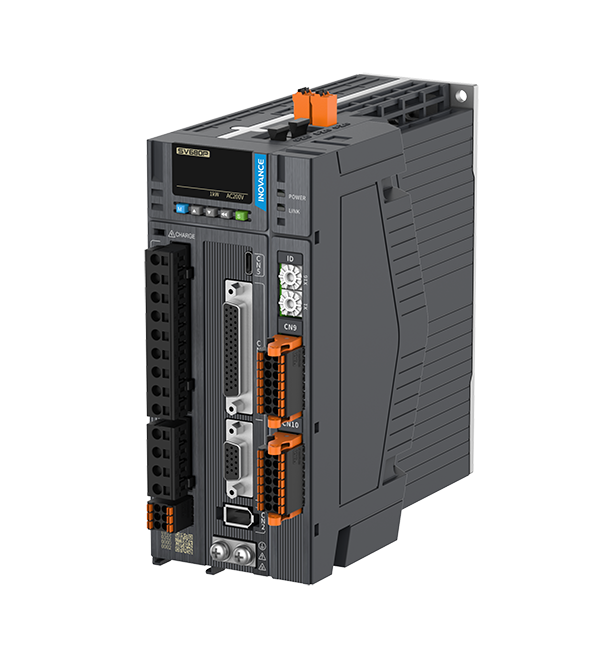

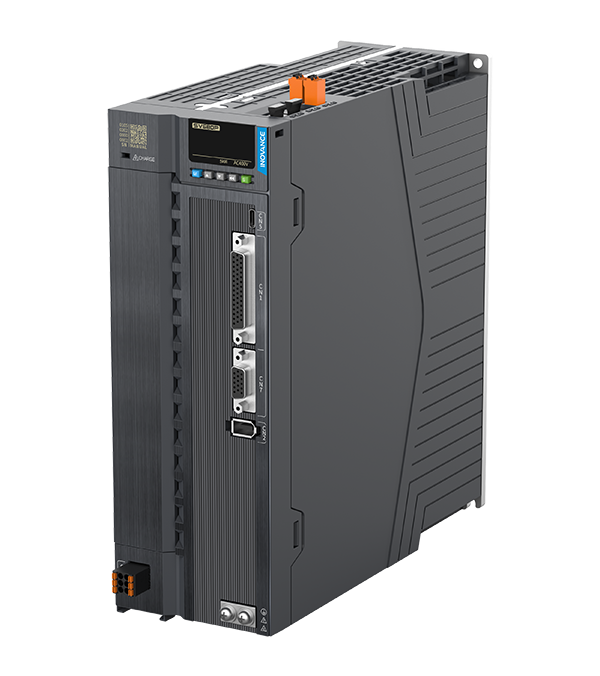

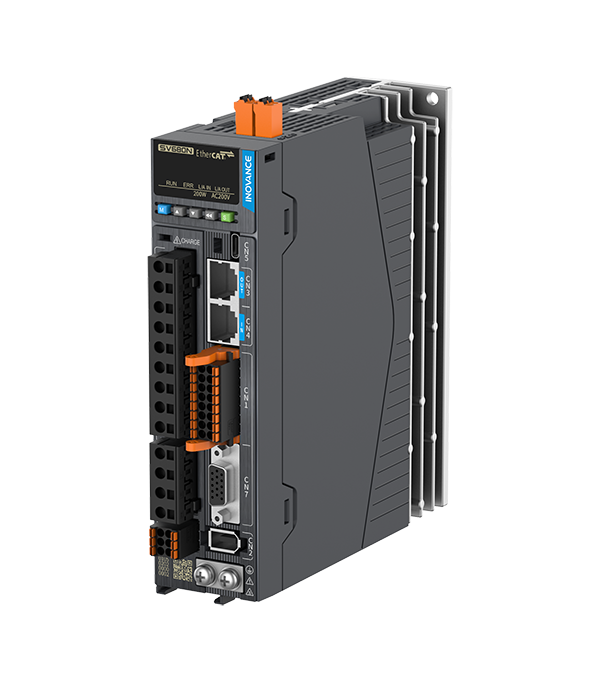

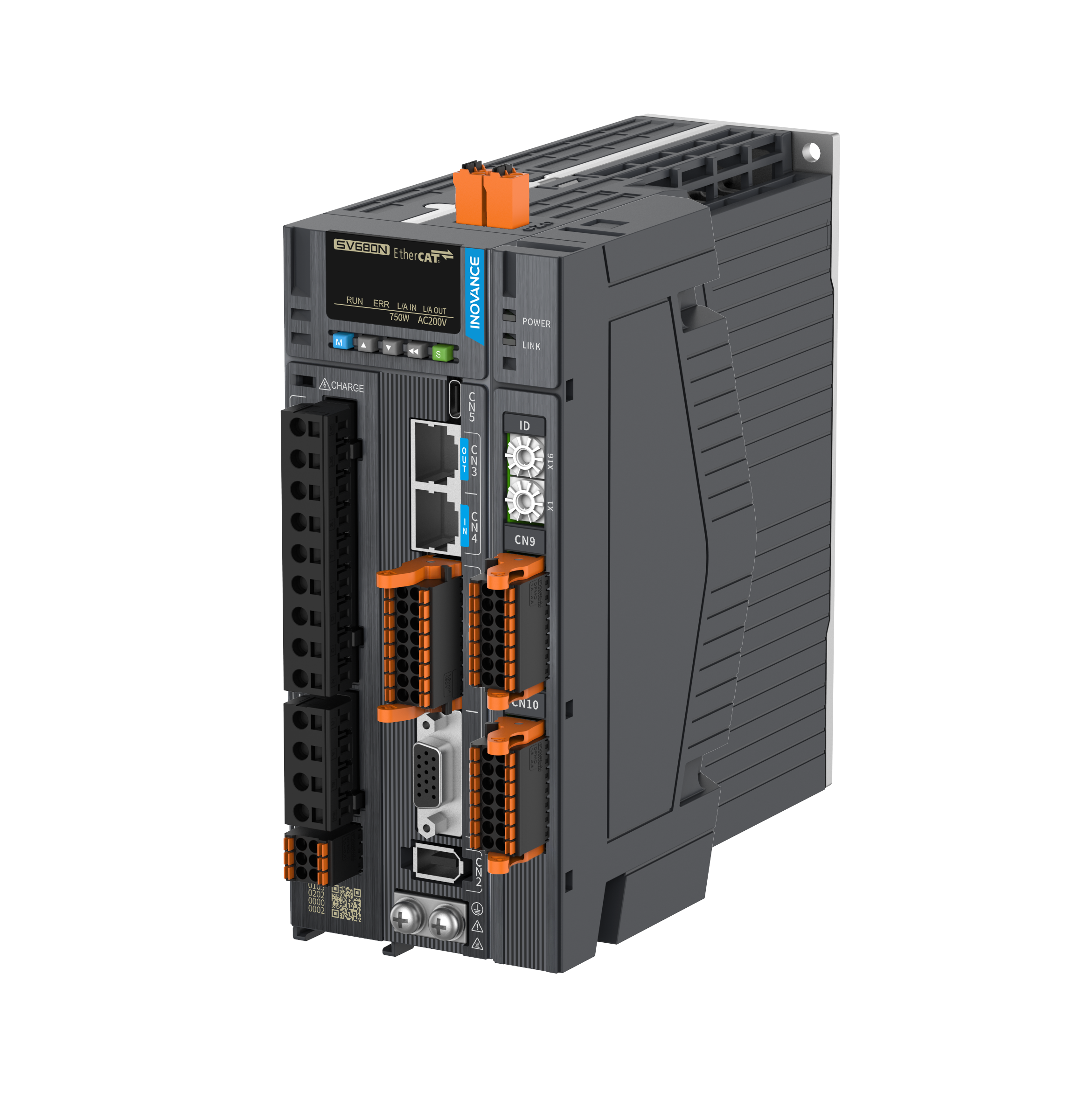

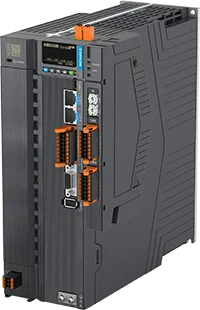

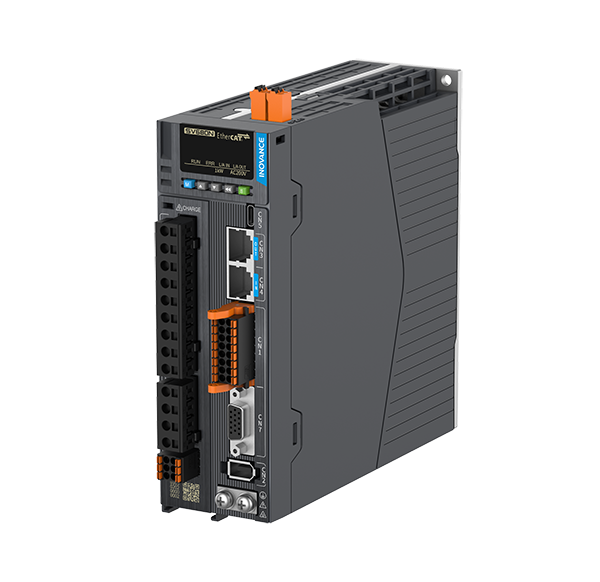

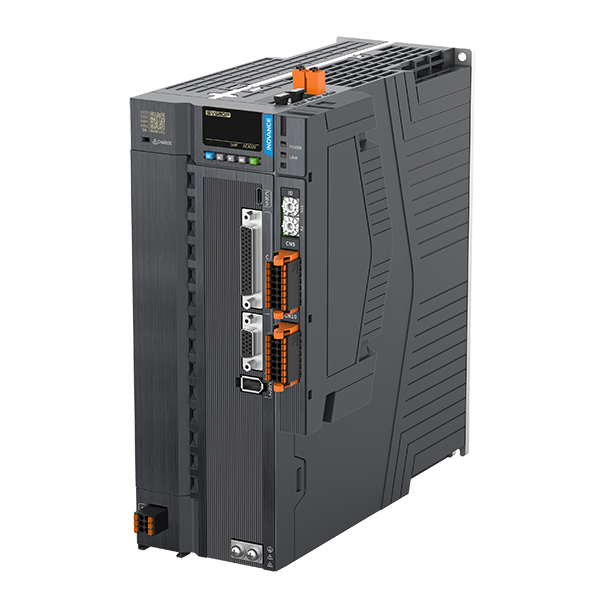

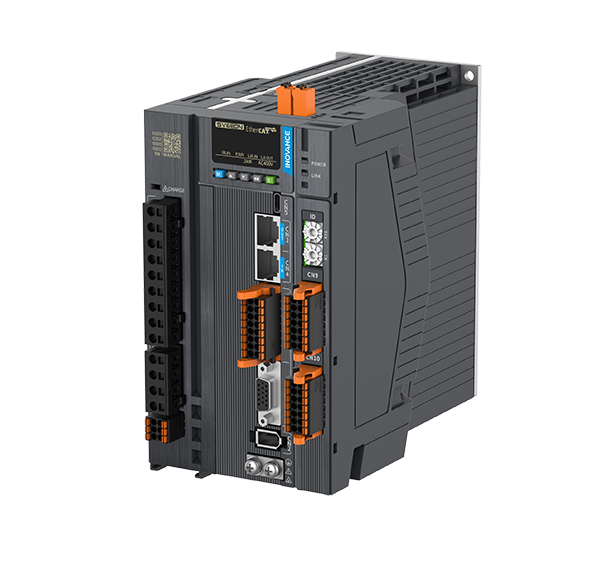

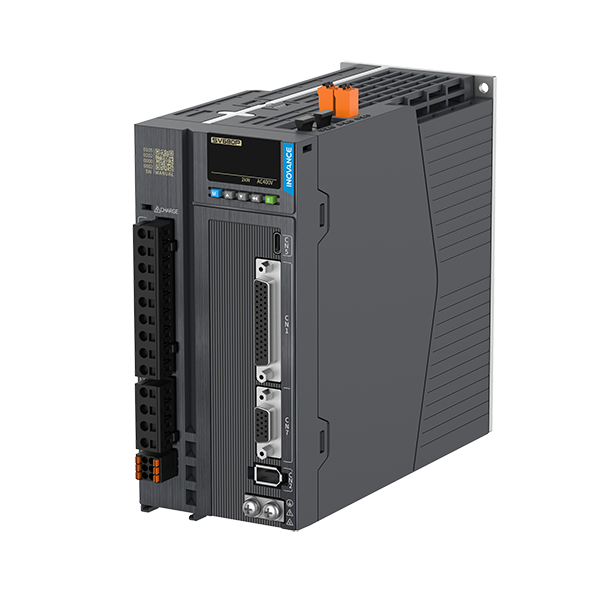

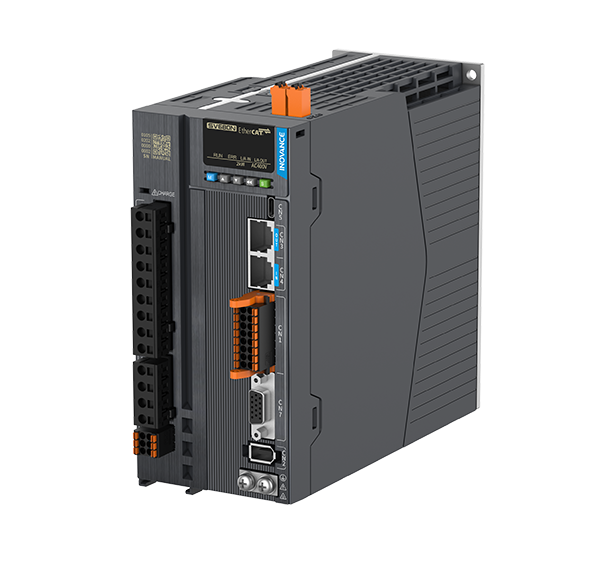

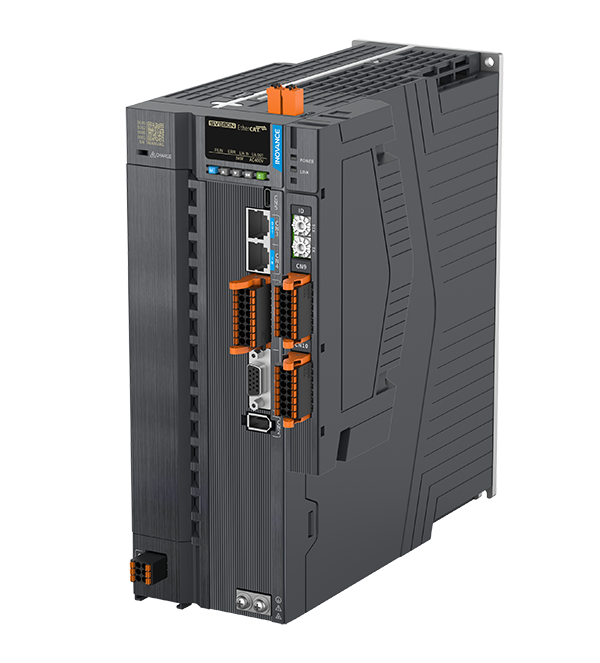

INOVANCE SV680 - высокотехнологичный сервопривод мощностью 0,05-7,5кВт и пропускной способностью 3,5кГц - для сложных применений. Сервопривод предназначен для быстрого и точного управления положением, скоростью вращения и крутящим моментом автоматизированного оборудования в таких отраслях, как производство электроники и литиевых батарей, манипуляторы, станки, упаковка и др.
- Поддержка работы с двигателями с 26-битным абсолютным энкодером
- Поддержка частоты командных импульсов до 8мбит/с
- Максимальная скорость вращения - 7000 об/мин
- STO, встроенное динамическое торможение. Поддержка функций SS1, SS2, SLS, SBC, SOS, SSM и SD
- Автоматическое подавление механического резонанса
- Автоматическая регулировка усиления контура
- Подключение кабеля Type-C для мониторинга данных, изменения параметров и отладки.
Получить консультацию специалистов и купить сервопривод Inovance SV680 вы можете у официального дистрибьютора Inovance в России - компании СИМЭКС. Свяжитесь с нами по телефону (812) 677-00-57 или по электронной почте info@simecs.ru.
INOVANCE SV680 - высокотехнологичный сервопривод мощностью 0,05-7,5кВт и пропускной способностью 3,5кГц - для сложных применений. Сервопривод серии SV680 поддерживает работу с серводвигателями с 26-битным многооборотным абсолютным энкодером и предназначен для быстрого и точного управления положением, скоростью вращения и крутящим моментом автоматизированного оборудования. в таких отраслях, как производство электроники и литиевых батарей, манипуляторы, станки, упаковка и др.
Наличие на борту коммуникационных интерфейсов EtherCAT позволяет серводрайверу SV680 взаимодействовать с Host-контроллером для осуществления сетевой работы нескольких сервоприводов. В серии реализован новейший функционал автоматической настройки ITune для адаптивного регулирования уровня жесткости, инерции и подавления вибрации, что обеспечивает дополнительное удобство управления сервоприводом. Безопасность использования сервосистемы на производстве обеспечивается благодаря поддержке 7-ми моделей функциональной безопасности (SS1, SS2, SLS, SBC, SOS, SSM, SDI), а также функций безопасного отключения крутящего момента (STO) и динамического торможения.
Таблица подбора сервопривода Inovance серии SV680
Размер | Артикул серводрайвера | Мощность серводвигателя | Модели серводвигателей | Типоразмер | Артикул серводрайвера | Мощность серводвигателя | Модели серводвигателей | |
1ф, 220В |
3ф, 400В |
|||||||
А |
SV680*S1R6IGINT | 50Вт, 100Вт,200Вт | MS1H1-05B30CB-A63*R-INT |
А |
SV680*S1R6IGINT | 50Вт, 100Вт,200Вт | MS1H1-05B30CB-A63*R-INT | |
MS1H1-10B30CB-A63*R-INT | MS1H1-10B30CB-A63*R-INT | |||||||
MS1H1-20B30CB-A63*R-INT | MS1H1-20B30CB-A63*R-INT | |||||||
MS1H4-05B30CB-A63*R-INT | MS1H4-05B30CB-A63*R-INT | |||||||
MS1H4-10B30CB-A63*R-INT | MS1H4-10B30CB-A63*R-INT | |||||||
MS1H4-20B30CB-A63*R–INT | MS1H4-20B30CB-A63*R–INT | |||||||
MS1H1-20B30CB-V63*R-INT | MS1H1-20B30CB-V63*R-INT | |||||||
MS1H4-20B30CB-V63*R -INT | MS1H4-20B30CB-V63*R -INT | |||||||
SV680*S2R8IGINT | 400Вт | MS1H1-40B30CB-A63*R-INT | SV680*S2R8IGINT | 400Вт | MS1H1-40B30CB-A63*R-INT | |||
MS1H4-40B30CB-A63*R-INT | MS1H4-40B30CB-A63*R-INT | |||||||
MS1H1-40B30CB-V63*R-INT | MS1H1-40B30CB-V63*R-INT | |||||||
MS1H4-40B30CB-V63*R-INT | MS1H4-40B30CB-V63*R-INT | |||||||
С
|
SV680*S5R5IGINT | 550Вт, 750Вт | MS1H1-55B30CB-A630R-INT |
С |
SV680*S5R5IGINT | 550Вт, 750Вт | MS1H1-55B30CB-A630R-INT | |
MS1H1-75B30CB-A63*R-INT | MS1H1-75B30CB-A63*R-INT | |||||||
MS1H4-55B30CB-A630R-INT | MS1H4-55B30CB-A630R-INT | |||||||
MS1H4-75B30CB-A63*R-INT | MS1H4-75B30CB-A63*R-INT | |||||||
MS1H1-55B30CB-V63*R-INT | MS1H1-55B30CB-V63*R-INT | |||||||
MS1H1-75B30CB-V63*R-INT | MS1H1-75B30CB-V63*R-INT | |||||||
MS1H4-55B30CB-V63*R-INT | MS1H4-55B30CB-V63*R-INT | |||||||
MS1H4-75B30CB-V63*R-INT | MS1H4-75B30CB-V63*R-INT | |||||||
SV680*S7R6IGINT | 850Вт, 1кВт | MS1H1-10C30CB-A63*R-INT | SV680*S7R6IGINT | 850Вт, 1кВт | MS1H1-10C30CB-A63*R-INT | |||
MS1H2-10C30CB-A63*R-INT | MS1H2-10C30CB-A63*R-INT | |||||||
MS1H3-85B15CB-A63*R-INT | MS1H3-85B15CB-A63*R-INT | |||||||
MS1H4-10C30CB-A63*R-INT | MS1H4-10C30CB-A63*R-INT | |||||||
MS1H1-10C30CB-V63*R-INT | MS1H1-10C30CB-V63*R-INT | |||||||
MS1H2-10C30CB-V63*R-INT | MS1H2-10C30CB-V63*R-INT | |||||||
MS1H3-85B15CB-V63*R-INT | MS1H3-85B15CB-V63*R-INT | |||||||
MS1H4-10C30CB-V63*R-INT | MS1H4-10C30CB-V63*R-INT | |||||||
D |
SV680*S012IGINT | 1,3кВт, 1.5кВт | MS1H2-15C30CB-A63*R-INT |
D |
SV680*S012IGINT | 1,3 кВт; 1,5 кВт | MS1H2-15C30CB-A63*R-INT | |
MS1H3-13C15CB-A63*R-INT | MS1H3-13C15CB-A63*R-INT | |||||||
MS1H2-15C30CB-V63*R-INT | MS1H2-15C30CB-V63*R-INT | |||||||
MS1H3-13C15CB-V63*R-INT | MS1H3-13C15CB-V63*R-INT | |||||||
3ф, 220В |
E |
SV680*S018IGINT | 1,8кВт, 2кВт | MS1H2-20C30CB-A63*R-INT | ||||
С |
SV680*T3R5IGINT | 850Вт, 1кВт | MS1H2-10C30CD-A63*R-INT | MS1H3-18C15CB-A63*R-INT | ||||
MS1H3-85B15CD-A63*R-INT | MS1H2-20C30CB-V63*R-INT | |||||||
MS1H2-10C30CD-V63*R-INT | MS1H3-18C15CB-V63*R-INT | |||||||
MS1H3-85B15CD-V63*R-INT | SV680*S022IGINT | 2,5кт; 2,9кВт; 3кВт | MS1H2-25C30CB-A63*R-INT | |||||
SV680*T5R4IGINT | 1,3 кВт; 1,5 кВт | MS1H2-15C30CD-A63*R-INT | MS1H2-30C30CB-A63*R-INT | |||||
MS1H3-13C15CD-A63*R-INT | MS1H3-29C15CB-A63*R-INT | |||||||
MS1H2-15C30CD-V63*R-INT | MS1H2-25C30CB-V63*R-INT | |||||||
MS1H3-13C15CD-V63*R-INT | MS1H2-30C30CB-V63*R-INT | |||||||
D |
SV680*T8R4IGINT | 1,8кВт; 2кВт; 2,5кВт | MS1H2-20C30CD-A63*R-INT | MS1H3-29C15CB-V63*R-INT | ||||
MS1H2-25C30CD-A63*R-INT | SV680*S027IGINT | 4кВт, 4,4кВт, 5кВт | MS1H2-40C30CB-A63*R-INT | |||||
MS1H3-18C15CD-A63*R-INT | MS1H2-50C30CB-A63*R-INT | |||||||
MS1H2-20C30CD-V63*R-INT | MS1H3-44C15CB-A63*R-INT | |||||||
MS1H2-25C30CD-V63*R-INT | MS1H2-40C30CB-V63*R-INT | |||||||
MS1H3-18C15CD-V63*R-INT | MS1H2-50C30CB-V63*R-INT | |||||||
SV680*T012IGINT | 2,9кВт; 3кВт | MS1H2-30C30CD-A63*R-INT | MS1H3-44C15CB-V63*R-INT | |||||
MS1H3-29C15CD-A63*R-INT | ||||||||
MS1H2-30C30CD-V63*R-INT | ||||||||
MS1H3-29C15CD-V63*R-INT | ||||||||
Е |
SV680*T01 | 4кВт; 4,4кВт | MS1H2‑40C30CD‑A63*R -INT | |||||
MS1H3‑44C15CD‑A63*R-INT | ||||||||
MS1H2‑40C30CD‑V63*R -INT | ||||||||
MS1H3‑44C15CD‑V63*R-INT | ||||||||
SV680*T021IGINT | 5кВт; 5,5кВт | MS1H2‑50C30CD‑A63*R-INT | ||||||
MS1H3‑55C15CD‑A63*R-INT | ||||||||
MS1H2‑50C30CD‑V63*R-INT | ||||||||
MS1H3‑55C15CD‑V63*R-INT | ||||||||
SV680*T026IGINT | 7,5кВт | MS1H3‑75C15CD‑A63*R -INT | ||||||
MS1H3‑75C15CD‑V63*R -INT |
SV680NT026S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 7500Вт, Size E, 380В, внешнее питание 24VDC
SV680NT021S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 5500Вт, Size E, 380В, внешнее питание 24VDC
SV680NT017S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 5000Вт, Size E, 380В, внешнее питание 24VDC
SV680NT012S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 3000Вт, Size D, 380В, внешнее питание 24VDC
SV680NT8R4S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 2500Вт, Size D, 380В, внешнее питание 24VDC
SV680NT5R4S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 1500Вт, Size C, 380В, внешнее питание 24VDC
SV680NT3R5S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 850Вт, Size C, 380В, внешнее питание 24VDC
SV680NS012S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 1500Вт, Size D, 220В, внешнее питание 24VDC
SV680NS7R6S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 1000Вт, Size C, 220В, внешнее питание 24VDC
SV680NS5R5S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 750Вт, Size C, 220В, внешнее питание 24VDC
SV680NS2R8S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 400Вт, Size A, 220В, внешнее питание 24VDC
SV680NS1R6S-GINT Сервопривод SV680N (EtherCAT), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 200Вт, Size A, 220В, внешнее питание 24VDC
SV680PT026S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 7500Вт, Size E, 380В, внешнее питание 24VDC
SV680PT021S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 5500Вт, Size E, 380В, внешнее питание 24VDC
SV680PT017S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 5000Вт, Size E, 380В, внешнее питание 24VDC
SV680PT012S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 3000Вт, Size D, 380В, внешнее питание 24VDC
SV680PT8R4S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 2500Вт, Size D, 380В, внешнее питание 24VDC
SV680PT5R4S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 1500Вт, Size C, 380В, внешнее питание 24VDC
SV680PT3R5S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 850Вт, Size C, 380В, внешнее питание 24VDC
SV680PS012S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 1500Вт, Size D, 220В, внешнее питание 24VDC
SV680PS7R6S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 1000Вт, Size C, 220В, внешнее питание 24VDC
SV680PS5R5S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 750Вт, Size C, 220В, внешнее питание 24VDC
SV680PS2R8S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 400Вт, Size A, 220В, внешнее питание 24VDC
SV680PS1R6S-GINT Сервопривод SV680P (Pulse), SS1/SS1-r/SS2/SOS/SLS/SDI/SSM/SBC/STO, 200Вт, Size A, 220В, внешнее питание 24VDC
SV680NT026I-PINT Сервопривод SV680N (EtherCAT), STO, 7500Вт, Size E, 380В, внешнее питание 24VDC
SV680NT021I-PINT Сервопривод SV680N (EtherCAT), STO, 5500Вт, Size E, 380В, внешнее питание 24VDC
SV680NT017I-PINT Сервопривод SV680N (EtherCAT), STO, 5000Вт, Size E, 380В, внешнее питание 24VDC
SV680NT012I-PINT Сервопривод SV680N (EtherCAT), STO, 3000Вт, Size D, 380В, внешнее питание 24VDC
SV680NT8R4I-PINT Сервопривод SV680N (EtherCAT), STO, 2500Вт, Size D, 380В, внешнее питание 24VDC
SV680NT5R4I-PINT Сервопривод SV680N (EtherCAT), STO, 1500Вт, Size C, 380В, внешнее питание 24VDC
SV680NT3R5I-PINT Сервопривод SV680N (EtherCAT), STO, 850Вт, Size C, 380В, внешнее питание 24VDC
SV680NS012I-PINT Сервопривод SV680N (EtherCAT), STO, 1500Вт, Size D, 220В, внешнее питание 24VDC
SV680NS7R6I-PINT Сервопривод SV680N (EtherCAT), STO, 1000Вт, Size C, 220В, внешнее питание 24VDC
SV680NS5R5I-PINT Сервопривод SV680N (EtherCAT), STO, 750Вт, Size C, 220В, внешнее питание 24VDC
SV680NS2R8I-PINT Сервопривод SV680N (EtherCAT), STO, 400Вт, Size A, 220В, внешнее питание 24VDC
SV680NS1R6I-PINT Сервопривод SV680N (EtherCAT), STO, 200Вт, Size A, 220В, внешнее питание 24VDC
SV680PT026I-PINT Сервопривод SV680P (Pulse), STO, 7500Вт, Size E, 380В, внешнее питание 24VDC
SV680PT021I-PINT Сервопривод SV680P (Pulse), STO, 5500Вт, Size E, 380В, внешнее питание 24VDC
SV680PT017I-PINT Сервопривод SV680P (Pulse), STO, 5000Вт, Size E, 380В, внешнее питание 24VDC
SV680PT012I-PINT Сервопривод SV680P (Pulse), STO, 3000Вт, Size D, 380В, внешнее питание 24VDC
SV680PT8R4I-PINT Сервопривод SV680P (Pulse), STO, 2500Вт, Size D, 380В, внешнее питание 24VDC
SV680PT5R4I-PINT Сервопривод SV680P (Pulse), STO, 1500Вт, Size C, 380В, внешнее питание 24VDC
SV680PT3R5I-PINT Сервопривод SV680P (Pulse), STO, 850Вт, Size C, 380В, внешнее питание 24VDC
SV680PS012I-PINT Сервопривод SV680P (Pulse), STO, 1500Вт, 220В, Size D, внешнее питание 24VDC
SV680PS7R6I-PINT Сервопривод SV680P (Pulse), STO, 1000Вт, 220В, Size C, внешнее питание 24VDC
SV680PS5R5I-PINT Сервопривод SV680P (Pulse), STO, 750Вт, 220В, Size C, внешнее питание 24VDC
SV680PS2R8I-PINT Сервопривод SV680P (Pulse), STO, 400Вт, Size A,220В, внешнее питание 24VDC
SV680PS1R6I-PINT Сервопривод SV680P (Pulse), STO, 200Вт, Size A,220В, внешнее питание 24VDC
SV680NT026I-GINT Сервопривод SV680N (EtherCAT), STO, 7500Вт, Size E, 380В
SV680NT021I-GINT Сервопривод SV680N (EtherCAT), STO, 5500Вт, Size E, 380В
1 2 |
