Серия H3U

H3U – серия свободно программируемых логических контроллеров с функцией управления движением (до 16 сервоосей). ПЛК поддерживают двухосевую и линейную интерполяцию. Возможности H3U позволяют подключить до 30 удаленных станций расширения GL10-RTU-COP-INT (до 16 модулей расширения GL10 на каждую станцию). ПЛК данной серии поддерживают коммуникации по протоколам Modbus-TCP, Modbus-RTU, CANopen, CANlink.

Контроллер Inovance серии H3UОсобенности ПЛК Inovance H3U

  • Поддержка 8-ми 200 kHz высокоскоростных входов
  • Поддержка 5-ти 200 kHz высокоскоростных выходов с командами позиционирования и S-кривыми профилями разгона/торможения
  • Поддержка 2-х осевой круговой интерполяции и линейной интерполяции
  • Отдельные последовательные коммуникации по портам COM0 и COM1
  • USB-подключение компьютера для загрузки программы и отладки
  • Ethernet-интерфейс на борту контроллера
  • Поддержка протоколов Modbus-TCP, CANopen и CANlink
  • 64k-step флэш память для программы
  • Поддержка до 8-ми GL10 модулей расширения
  • Поддержка до 8-ми входов прерываний
  • Бесплатное ПО AutoShop с поддержкой английского языка
Modbus logo
  CANopen logo    CANlink logo
Применение

Контроллеры Inovance H3U  успешно применяются для автоматизации производственных процессов в передовых отраслях обрабатывающей промышленности, включая автоматизированные производственные линии, деревообрабатывающее и стекольное оборудование, системы погрузки/разгрузки, транспортировки и др.


Технические характеристики

 Модель ПЛК
H3U-1616MT- XP H3U- 1616MR-XP H3U- 2416MT-XP H3U-2416MR-XP H3U-3624MT H3U-3624MR H3U-3232MT H3U-3232MR
 Категория Standard motion. Поддержка двухосевой круговой и линейной интерполяции
 Размеры (ВхШхГ) 90х170х90 мм
90х230х95 мм
 Локальные I/O Максимально 128 DI/DO или 24 AD/DA
 Удаленные I/O Максимально 7936 DI/DO или 1488 AD/DA
 Питание 220VAC (85-264 VAC), 1A
 Выходное напряжение 24 VDC (номинальное), 350 мA
Встроен.
входы
Кол-во входов     16     16     24     24     36     36     32     32
Высокоскоростные  8 x 200 кГц 8 x 200 кГц  8 x 200 кГц 8 x 200 кГц 8 x 200 кГц 8 x 200 кГц 8 x 200 кГц 8 x 200 кГц
Встроен.
выходы
Кол-во выходов     16     16     16     16     24     24     32     32
Высокоскоростные     5 x 200 кГц     -     5 x 200 кГц     -     5 x 200 кГц     -     5 x 200 кГц     -
Тип выхода Транзисторн. (NPN)  Реле* Транзисторн. (NPN)     Реле* Транзисторн. (NPN)     Реле* Транзисторн. (NPN)     Реле*
Встроен.порты COM0(RS422/RS485), COM1(RS485), Modbus-RTU, DB9, CANopen/CANlink, Modbus-TCP, RJ45, Mini USB-B
Языки программирования LD, IL, SFC
Программное обеспечение Бесплатное ПО AutoShop с поддержкой английского языка
*Максимальный выходной ток: резистивная нагрузка 2 A/1 точка; 8 A/4 точки, общая клемма; 8 A/8 точек, общая клемма; индуктивная нагрузка: 220 VAC, 80 VA; ламповая нагрузка: 220 VAC, 100 W

Техническая документация для ПЛК Inovance H3U

Inovance H3U Руководство пользователя

Inovance H3U Руководство по программированию

ПО AutoShop V4.8.2.4. Для контроллеров Inovance H3U, H5U, EASY500, EASY300


Купить контроллеры Inovance со склада в СПб и под заказ вы можете в компании "СИМЭКС". Мы оказываем консультационные услуги по подбору и настройке оборудования, предоставляем образцы для тестирования, проводим специализированное обучение по продукции Inovance. Связаться с нами



Товары 1-9 из 9
Показать по:
Заказать продукцию

Артикул - H3U0808PMRTAINT

Цена с НДС - 3018.06 CNY

Цена без НДС - 2515 CNY

Заказ

H3U-0808PMRTA-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн.. 8 x дискретных входов sink/source, 4 x транзисторных выхода sink/NPN, 4 x релейных выхода, 1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U3624MRINT

Цена с НДС - 3034.62 CNY

Цена без НДС - 2529 CNY

Заказ

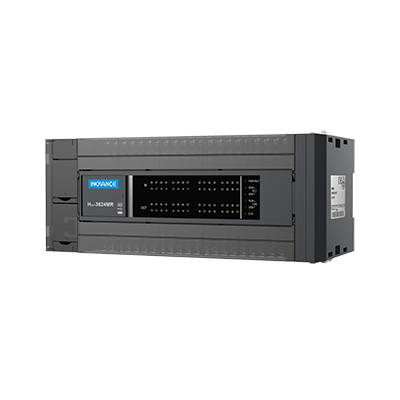

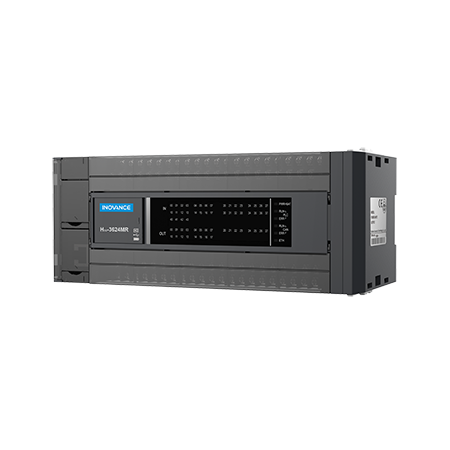

H3U-3624MR-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн.. 36 x дискретных входов sink/source, 24 x релейных выхода, 1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U3624MTINT

Цена с НДС - 2515.05 CNY

Цена без НДС - 2096 CNY

Заказ

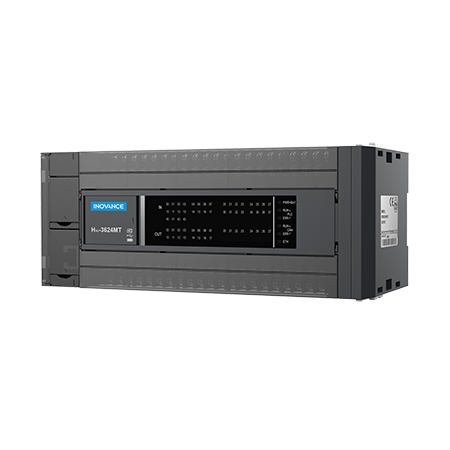

H3U-3624MT-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн. 36 x дискретных входов sink/source, 24 транзисторных выхода sink/NPN (5 x высокоскоростных выходов), 1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U2416MRXPINT

Цена с НДС - 2428.11 CNY

Цена без НДС - 2023 CNY

Склад

H3U-2416MR-XP-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн. 24 x дискретных входа sink/source, 16 x релейных выходов,
1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U2416MTXPINT

Цена с НДС - 2167.29 CNY

Цена без НДС - 1806 CNY

Склад

H3U-2416MT-XP-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн. 24 x дискретных входа sink/source, 16 x транзисторных выходов sink/NPN (5 x высокоскоростных выходов), 1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U3232MRINT

Цена с НДС - 3121.56 CNY

Цена без НДС - 2601 CNY

Заказ

H3U-3232MR-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн. 32 x дискретных входа sink/source, 32 x релейных выхода,
1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U3232MTINT

Цена с НДС - 2601.99 CNY

Цена без НДС - 2168 CNY

Заказ

H3U-3232MT-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн. 32 x дискретных входа sink/source, 32 x тразисторных выхода sink/NPN (5 x высокоскоростных выходов),1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U1616MRXPINT

Цена с НДС - 2341.17 CNY

Цена без НДС - 1951 CNY

Склад

H3U-1616MR-XP-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1фазн. 16 x  цифровых входов sink/source, 16 x релейных выходов,1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB

Артикул - H3U1616MTXPINT

Цена с НДС - 2082.42 CNY

Цена без НДС - 1735 CNY

Склад

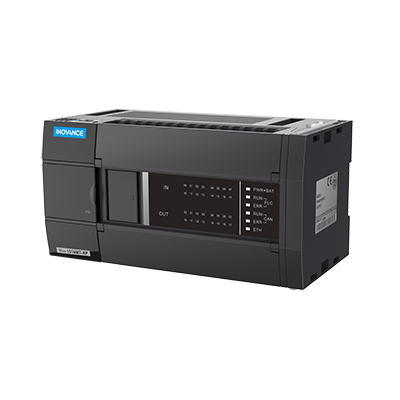

H3U-1616MT-XP-INT Контроллер со встроенными модулями ввода/вывода, питание 220VAC, 1 фазн. 16 х дискретных входов sink/source, 16 x транзисторных выходов sink/NPN (5 x высокоскрростных выходов), 1 x RS485, 1 x RS422,1 x CAN port,1 x Ethernet port, 1 x USB
