Серия MD520

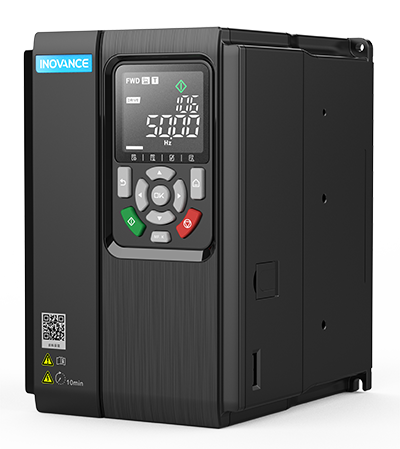

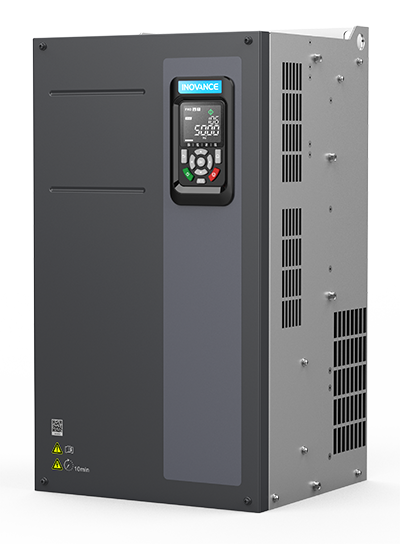

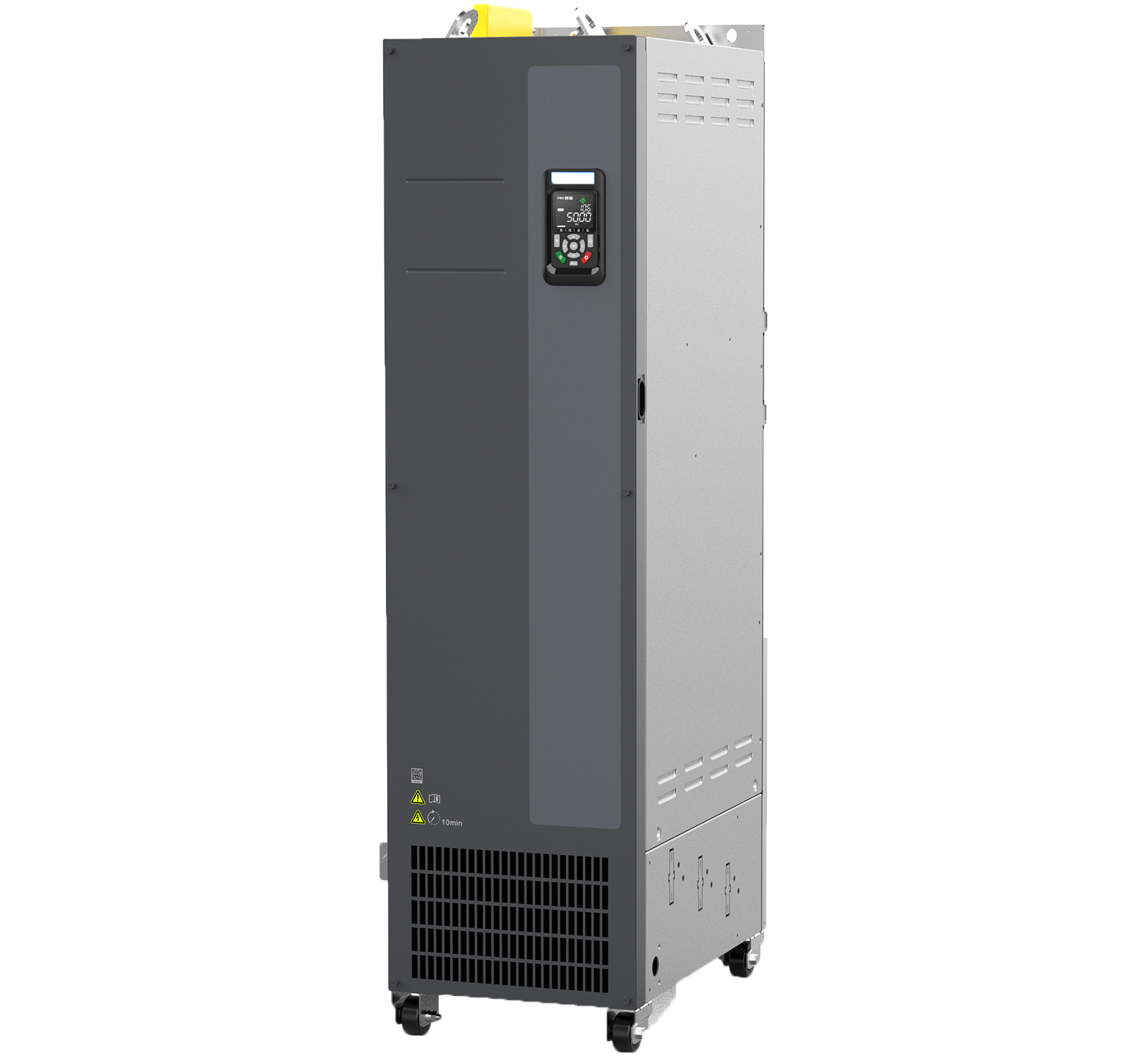

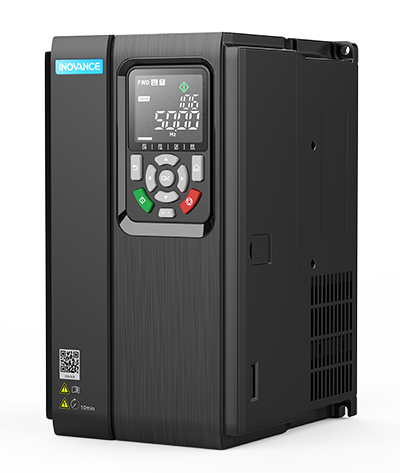

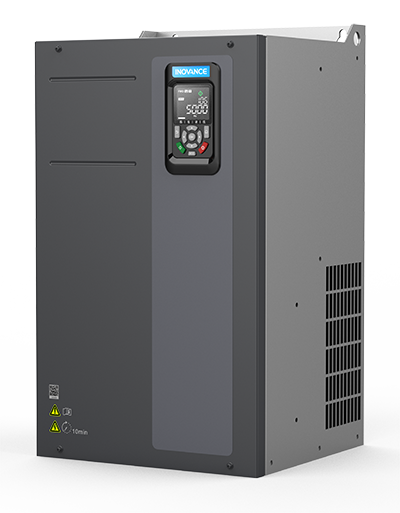

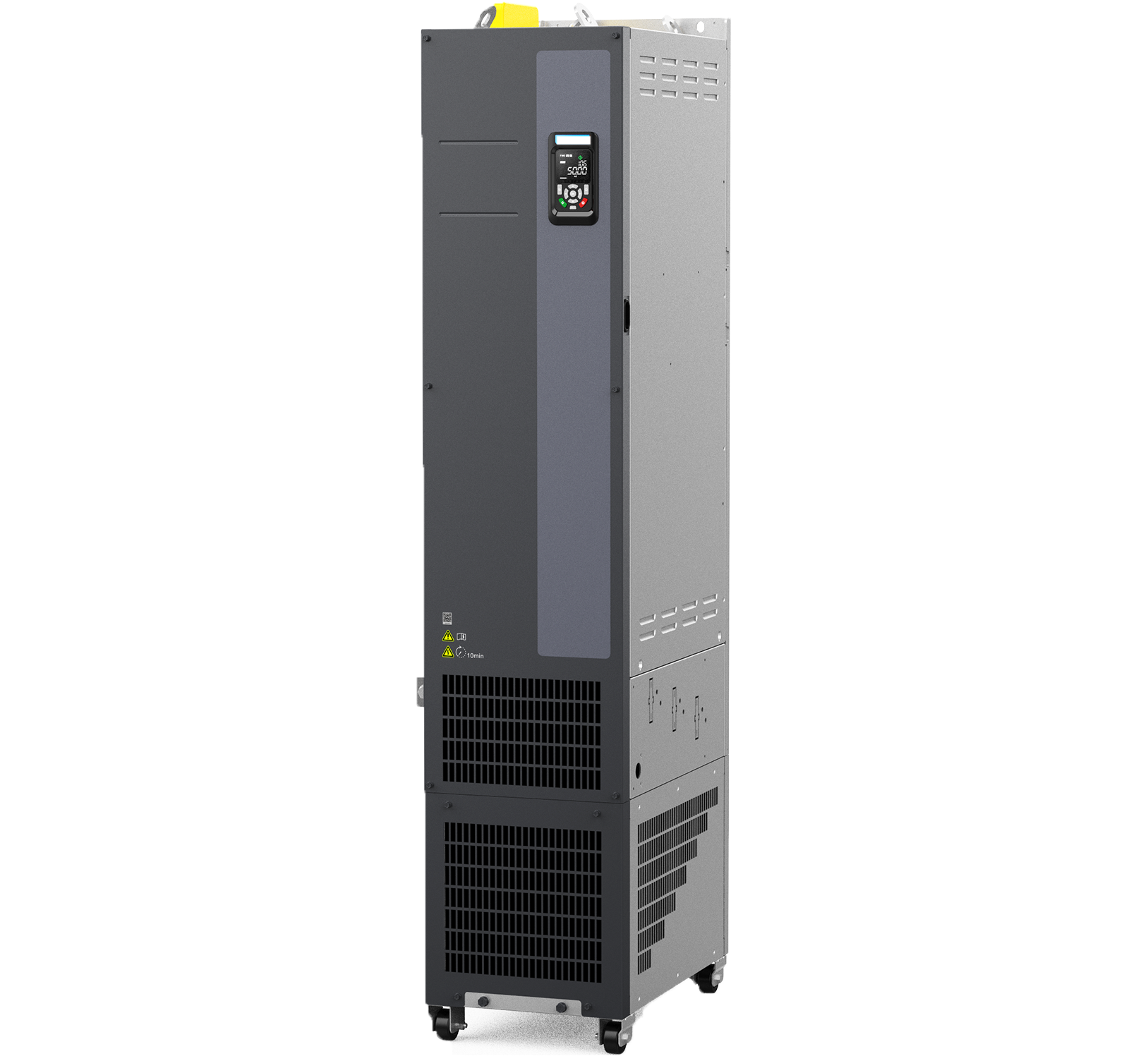

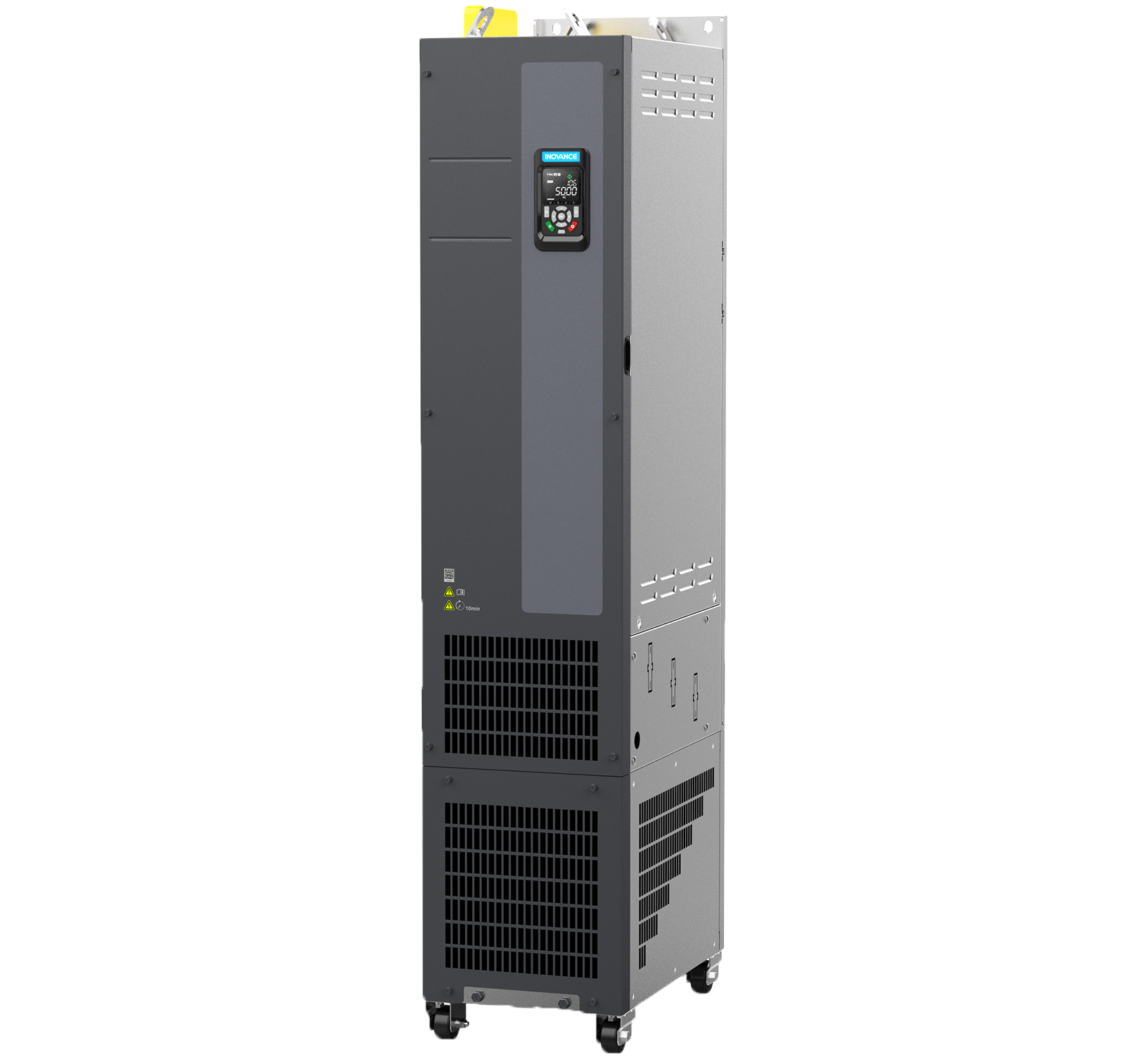

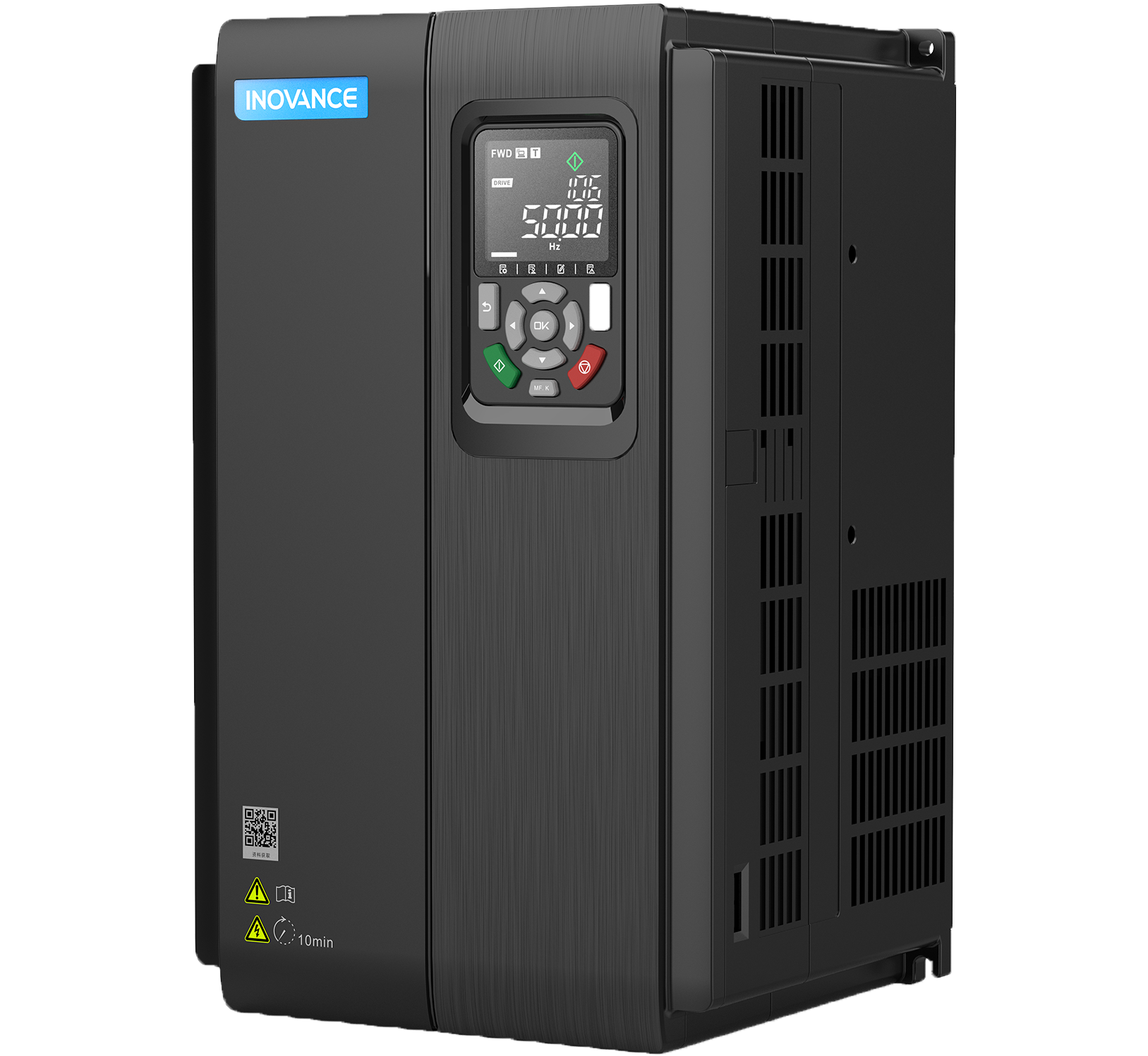

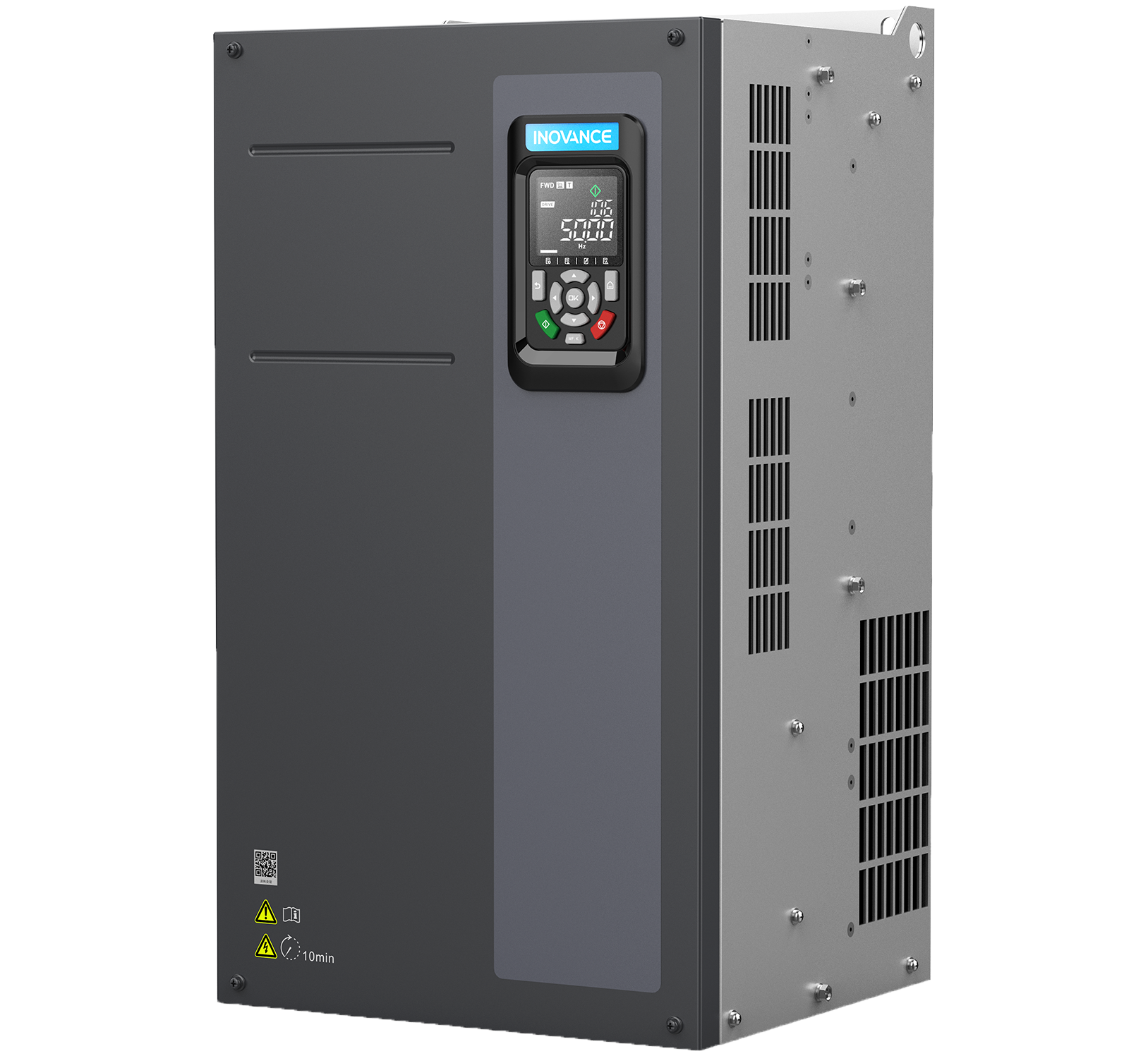

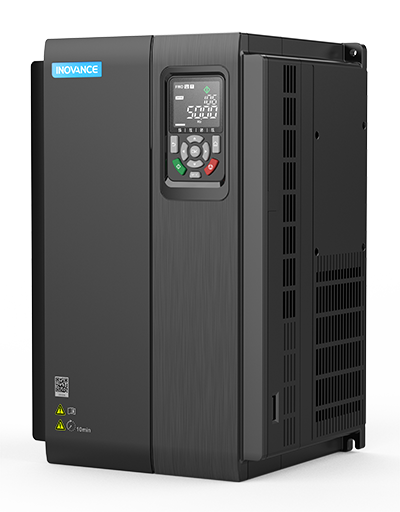

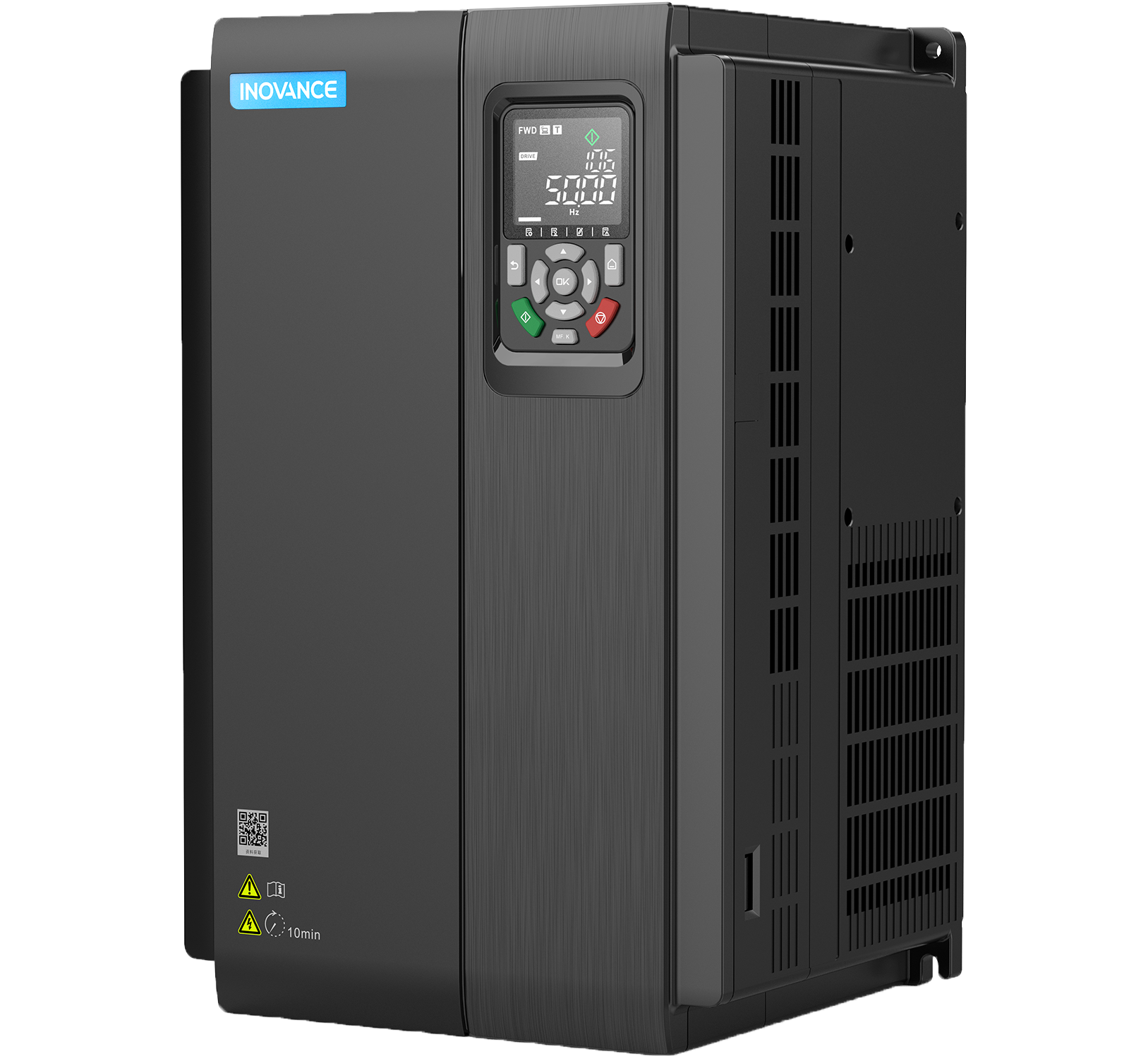

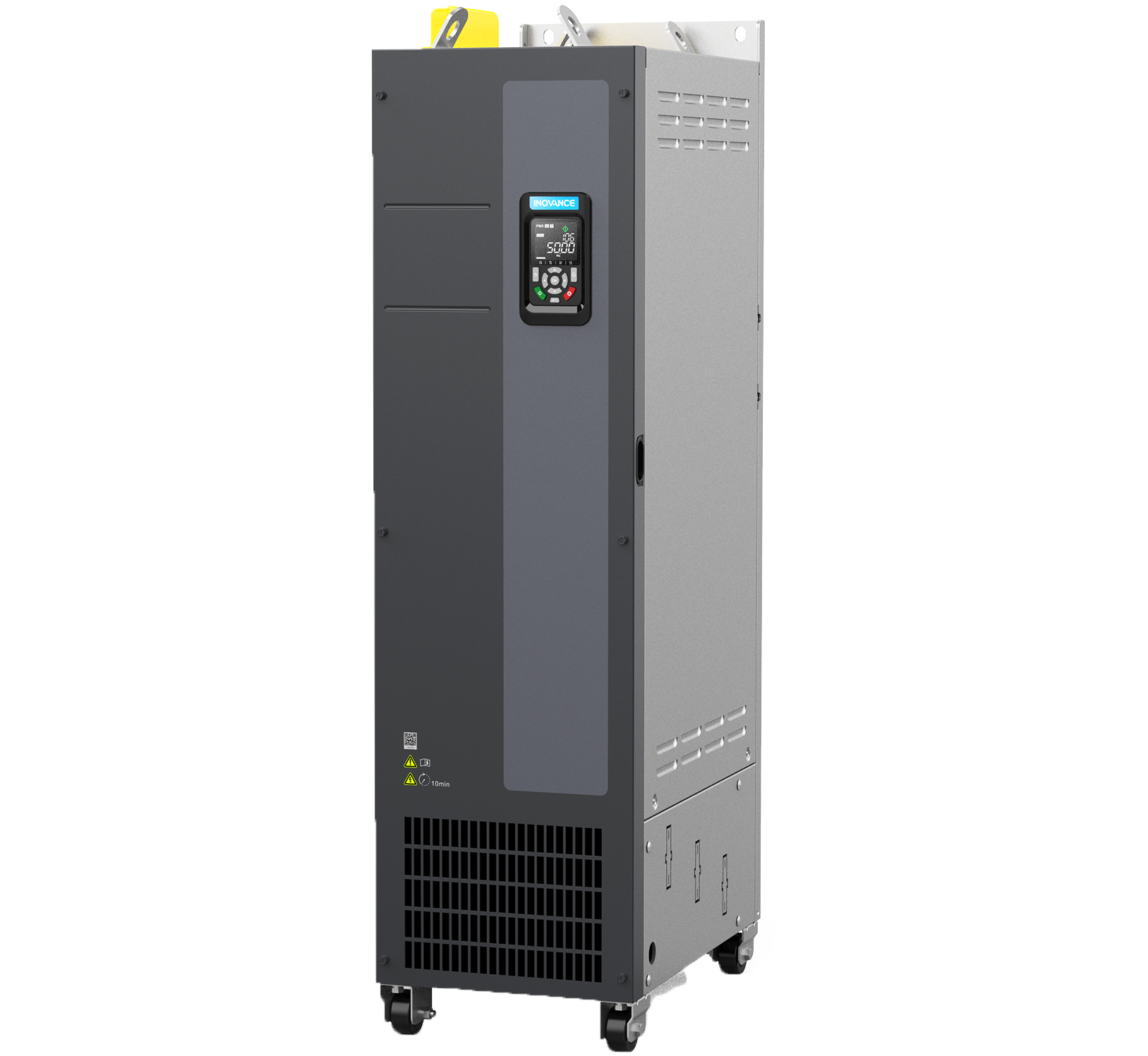

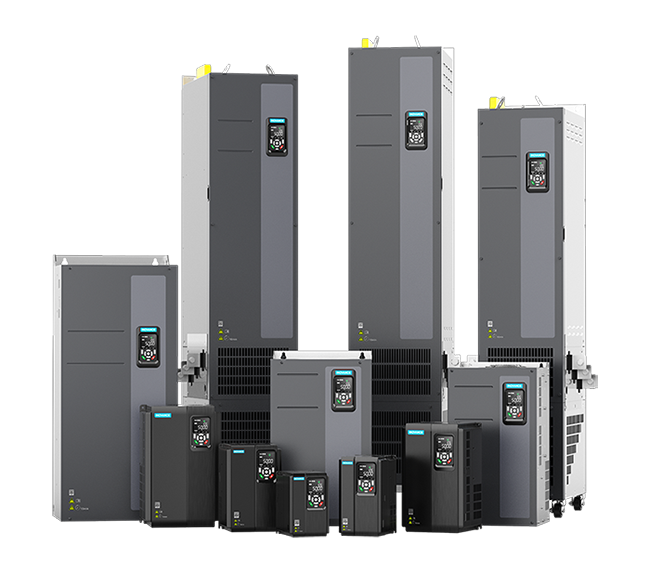

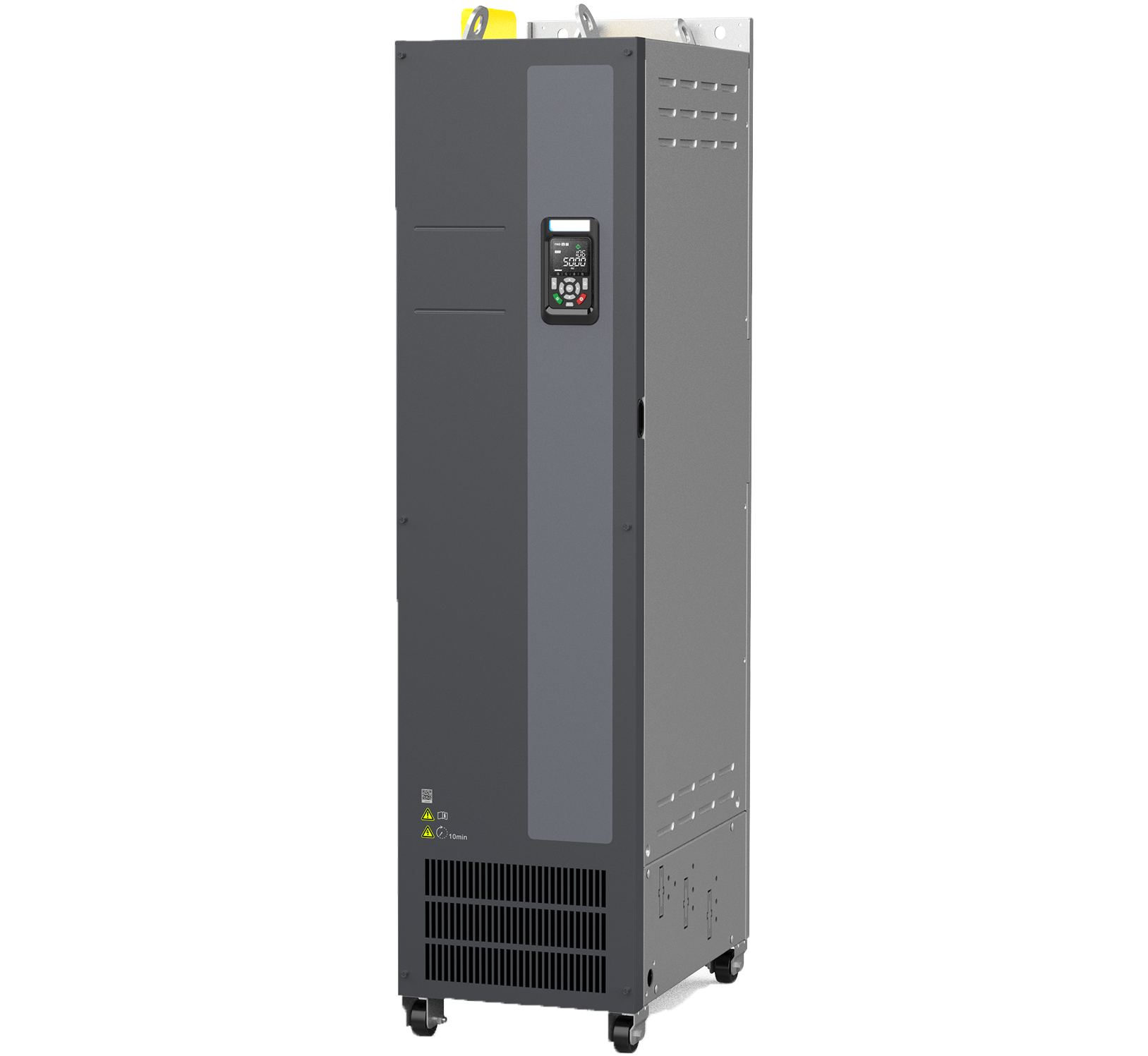

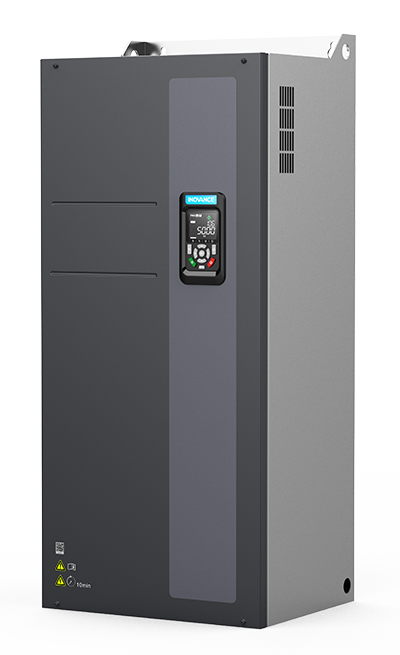

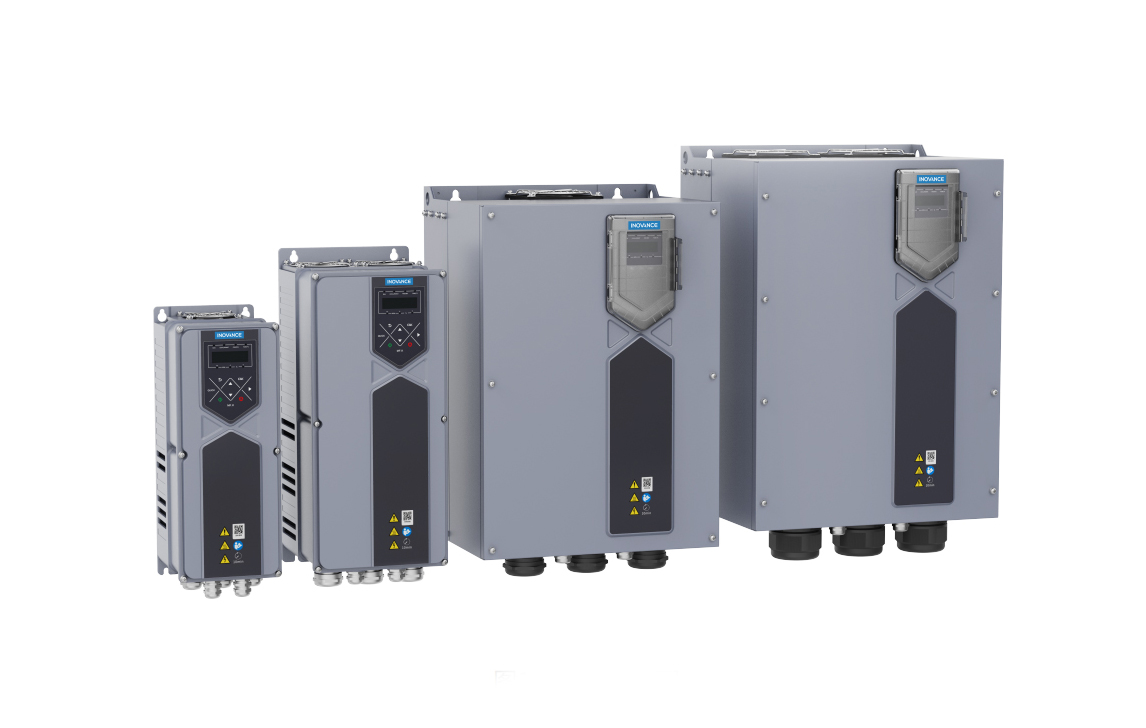

Inovance MD520 AC Drive - универсальный высокопроизводительный привод переменного тока с векторным управлением и подключением датчика обратной связи. Предназначен для управления асинхронными и синхронными двигателями в таких сферах, как: станки, конвейеры, подъемные механизмы, насосы и пр.
Скалярное и векторное управление: V/F, SVC, FVC- Одно и трехфазное рабочее напряжение. 3 ф. 380-480В переменного тока: от 0,4 до 500 кВт; 1 ф. 200-240В переменного тока: от 0,4 до 2,2 кВт
- STO SIL 3 PL e
- Высокий пусковой крутящий момент: 150% при 0,25 Гц для SVC и 180%при 0 Гц для FVC
- Встроенный дроссель DC (в моделях от 18,5 кВт)
- Возможность свободного программирования
- Функция расчета энергопотребления
- Защитное покрытие плат (среды 3S2, 3C3)
- Бесплатное ПО для ПК
- Поддержка протоколов Modbus-RTU, Modbus-TCP, PROFIBUS-DP, CANopen, CANlink, PROFINET, EtherCAT, Ethernet/IP
Преобразователи частоты MD520 со склада "СИМЭКС" в Санкт-Петербурге. Доставка от 1 дня! В наличии модели до 160кВт. Для заказа отправьте запрос на info@simecs.ru или свяжитесь с нами по телефону (812) 677-00-57
MD520 - высокопроизводительный частотный привод переменного тока, предназначенный для управления, регулирования скорости и крутящего момента трехфазных асинхронных двигателей переменного тока и синхронных двигателей с постоянными магнитами. В серии MD520 представлены преобразователи в широком диапазоне мощностей - 0.4 - 500 кВт (3 ф. 380-480 Vac ); 0.4 - 75 кВт (3 ф. 200-240 Vac); 0.4 - 2.2 кВт (1 ф. 200-240 Vac).
Частотные преобразователи Inovance MD520 отличаются богатыми коммуникационными возможностями (Modbus-RTU, Modbus-TCP, PROFIBUS-DP, CANopen, CANlink, PROFINET, EtherCAT, Ethernet/IP), подходят для широкого спектра промышленных применений (для ткацких станков, бумагоделательных машин, волочильных машин, станков, упаковочных машин, машин, используемых в пищевой промышленности, вентиляторов, водяных насосов и прочего автоматизированного производственного оборудования).
Характеристики частотных преобразователей Inovance серии MD520
| Модель | Тип корпуса | При применении с высокой нагрузкой | При применении с низкой нагрузкой | ||||||
| Ном. входной ток (А) | Ном. Мощность (кВт, лс) | Ном. выходной ток (А) | Ном. входной ток (А) | Ном. мощность (кВт, лс) | Ном. выходной ток (А) | ||||
| Три фазы, 380–480 В перем. тока, 50/60 Гц | |||||||||
| MD520-4T0.4B(S) | T1 | 1,8 | 0,4 | 0,5 | 1,5 | 2,5 | 0,7 | 1 | 2,1 |
| MD520-4T0.7B(S) | T1 | 2,4 | 0,8 | 1 | 2,1 | 3,7 | 1,1 | 1,5 | 3,1 |
| MD520-4T1.1B(S) | T1 | 3,7 | 11 | 1,5 | 3,1 | 4,6 | 1,5 | 2 | 3,8 |
| MD520-4T1.5B(S) | T1 | 4,6 | 15 | 2 | 3,8 | 6,4 | 2,2 | 3 | 5,1 |
| MD520-4T2.2B(S) | T1 | 6,3 | 2,2 | 3 | 5,1 | 9,1 | 3 | 4 | 7,2 |
| MD520-4T3.0B(S) | T1 | 9 | 3 | 4 | 7,2 | 11,3 | 3,7 | 5 | 9 |
| MD520-4T3.7B(S) | T2 | 11,4 | 3,7 | 5 | 9 | 15,9 | 5,5 | 7,5 | 13 |
| MD520-4T5.5B(S) | T2 | 16,7 | 5,5 | 7,5 | 13 | 22,4 | 7,5 | 10 | 17 |
| MD520-4T7.5B(S) | T3 | 21,9 | 7,5 | 10 | 17 | 32,9 | 11 | 15 | 25 |
| MD520-4T11B(S) | T3 | 32,2 | 11 | 15 | 25 | 39,7 | 15 | 20 | 32 |
| MD520-4T15B(S) | T4 | 41,3 | 15 | 20 | 32 | 44 | 18,5 | 25 | 37 |
| MD520-4T18.5(B)(S) | T5 | 49,5 | 18,5 | 25 | 37 | 59 | 22 | 30 | 45 |
| MD520-4T18.5(B)(S)-T | T5 | 43,4 | 18,5 | 25 | 37 | 51,3 | 22 | 30 | 45 |
| MD520-4T22(B)(S) | T5 | 59 | 22 | 30 | 45 | 65,8 | 30 | 40 | 60 |
| MD520-4T22(B)(S)-T | T5 | 51,3 | 22 | 30 | 45 | 65,8 | 30 | 40 | 60 |
| MD520-4T30(B)(S) | T6 | 57 | 30 | 40 | 60 | 71 | 37 | 50 | 75 |
| MD520-4T37(B)(S) | T6 | 69 | 37 | 50 | 75 | 86 | 45 | 60 | 91 |
| MD520-4T45(B)(S) | T7 | 89 | 45 | 60 | 91 | 111 | 55 | 75 | 112 |
| MD520-4T55(B)(S) | T7 | 106 | 55 | 75 | 112 | 143 | 75 | 100 | 150 |
| MD520-4T75(B)(S) | T8 | 139 | 75 | 100 | 150 | 167 | 90 | 125 | 176 |
| MD520-4T90(S) | T8 | 164 | 90 | 125 | 176 | 198 | 110 | 150 | 210 |
| MD520-4T110(S) | T8 | 196 | 110 | 150 | 210 | 239 | 132 | 180 | 253 |
| MD520-4T132(S) | T9 | 240 | 132 | 180 | 253 | 295 | 160 | 220 | 304 |
| MD520-4T160(S) | T9 | 287 | 160 | 220 | 304 | 359 | 200 | 275 | 377 |
| MD520-4T200(S)(-L) | T10 | 365 | 200 | 275 | 377 | 456 | 250 | 340 | 465 |
| MD520-4T220(S)(-L) | T10 | 410 | 220 | 300 | 426 | 507 | 280 | 380 | 520 |
| MD520-4T250(S)(-L) | T11 | 441 | 250 | 340 | 465 | 559 | 315 | 430 |
|
| MD520-4T280(S)(-L) | T11 | 495 | 280 | 380 | 520 | 624 | 355 | 485 | 650 |
| MD520-4T315(S)(-L) | T12 | 565 | 315 | 430 | 585 | 708 | 400 | 545 | 725 |
| MD520-4T355(S)(-L) | T12 | 617 | 355 | 485 | 650 | 782 | 450 | 600 | 820 |
| MD520-4T400(S)(-L) | T12 | 687 | 400 | 545 | 725 | 840 | 500 | 800 | 880 |
| Одна фаза, 200–240 В перем. тока, 50/60 Гц | |||||||||
| MD520-2S0.4B(S) | T2 | 5,4 | 0,4 | 0,5 | 2,3 | 8,2 | 0,7 | 1 | 4 |
| MD520-2S0.7B(S) | T2 | 8,2 | 0,7 | 1 | 4 | 14 | 1,5 | 2 | 7 |
| MD520-2S1.5B(S) | T2 | 14 | 1,5 | 2 | 7 | 20 | 2,2 | 3 | 9,6 |
| MD520-2S2.2B(S) | T2 | 20 | 2,2 | 3 | 9,6 | 27 | 3 | 4,1 | 12 |

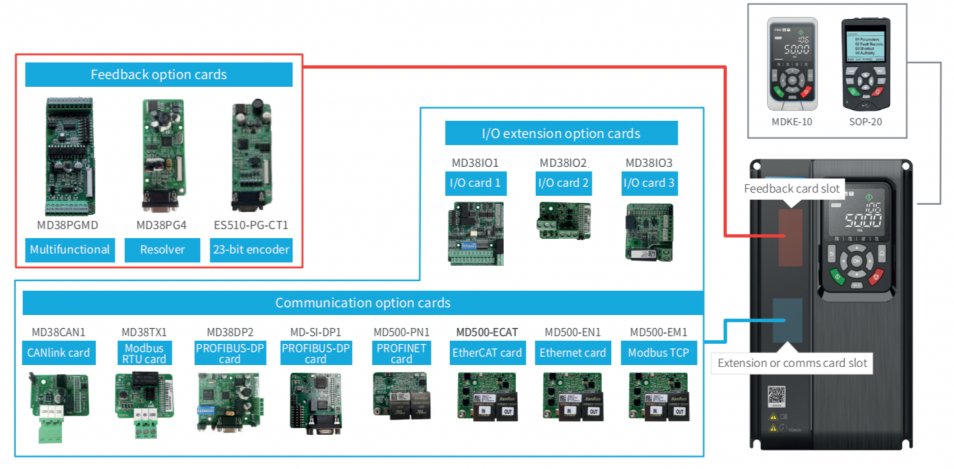

Коммуникационные карты
MD520-4T160S-INT Преобразователь частоты серии MD520, мощность 160 / 200 кВт, выходной ток 304 / 377 А, входное напряжение 380 В, 3-фазн. Без тормозного блока, с STO
MD520-4T132S-INT Преобразователь частоты серии MD520, мощность 132 / 160 кВт, выходной ток 253 / 304 А, входное напряжение 380 В, 3-фазн. Без тормозного блока, с STO
MD520-4T110S-INT Преобразователь частоты серии MD520, мощность 110 / 132 кВт, выходной ток 210 / 253 А, входное напряжение 380 В, 3-фазн. Без тормозного блока, с STO
MD520-4T90S-INT Преобразователь частоты серии MD520, мощность 90 / 110 А, выходной ток 176 / 210 А, входное напряжение 380V, 3-фазн. Без тормозного блока, с STO
MD520-4T75S-INT Преобразователь частоты серии MD520, мощность 75 / 90 кВт, выходной ток 150 / 176 А, входное напряжение 380V, 3-фазн. Без тормозного блока, с STO
MD520-4T75BS-INT Преобразователь частоты серии MD520, мощность 75 / 90 кВт, выходной ток 150 /176 А, входное напряжение 380V, 3-фазн. С тормозным блоком и STO
MD5204T55BSINT Преобразователь частоты серии MD520, мощность 55 / 75 кВт, выходной ток 112 / 150 А, входное напряжение 380V, 3-фазн. С тормозным блоком и STO
MD520-4T45BS-INT Преобразователь частоты серии MD520, мощность 45 / 55 кВт, выходной ток 91 / 112 А, входное напряжение 380V, 3-фазн.. С тормозным блоком и STO
MD520-4T37BS-INT Преобразователь частоты серии MD520, мощность 37 / 45 кВт, выходной ток 75 / 91 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T30BS-INT Преобразователь частоты серии MD520, мощность 30 / 37 кВт, выходной ток 60 / 75 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T22BST-INT Преобразователь частоты серии MD520, мощность 22 / 30 кВт, выходной ток 45 / 60 А, входное напряжение 380V, 3-фазн. С тормозным блоком и STO
MD520-4T18.5BST-INT Преобразователь частоты серии MD520, мощность 18,5 / 22 кВт, выходной ток 37 / 45 А, входное напряжение 380V, 3-фазн. С тормозным блоком и STO
MD520-4T15BS-INT Преобразователь частоты серии MD520, мощность 15 / 18,5 кВт, выходной ток 32 / 37 А, входное напряжение 380V, 3-фазн. С тормозным блоком и STO
MD520-4T11BS-INT Преобразователь частоты серии MD520, мощность 11 / 15 кВт, выходной ток 25 / 32 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T7.5BS-INT Преобразователь частоты серии MD520, мощность 7,5 / 11 кВт, выходной ток 17 / 25 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T5.5BS-INT Преобразователь частоты серии MD520, мощность 5,5 / 7,5 кВт, выходной ток 13 / 17 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T3.7BS-INT Преобразователь частоты серии MD520, мощность 3,7 / 5,5 кВт, выходной ток 9 / 13 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T3.0BS-INT Преобразователь частоты серии MD520, мощность 3,0 / 3,7 кВт, выходной ток 7,2 / 9 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T2.2BS-INT Преобразователь частоты серии MD520, мощность 2,2 / 3 кВт, выходной ток 5,1 / 7,2 А, входное напряжение 380V, 3-фазн. С тормозным блоком и STO
MD520-4T1.5BS-INT Преобразователь частоты серии MD520, мощность 1,5 / 2,2 кВт, выходной ток 3,8 / 5,1 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T1.1BS-INT Преобразователь частоты серии MD520, мощность 1,1 / 1,5 кВт, выходной ток 3,1 / 3,8 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T0.7BS-INT Преобразователь частоты серии MD520, мощность 0,8 / 1,1 кВт, выходной ток 2,1 / 3,1 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-4T0.4BS-INT Преобразователь частоты серии MD520, мощность 0,4 / 0,7 кВт, выходной ток 1,5/ 2,1 А, входное напряжение 380 В, 3-фазн. С тормозным блоком и STO
MD520-2T200S-INT Преобразователь частоты серии MD520, мощность 200 / 220 кВт, выходной ток 725 / 880 А, входное напряжение 220 В, 3-фазн. Без тормозного блока, с STO
MD520-2T160S-INT Преобразователь частоты серии MD520, мощность 160 /200 кВТ, выходной ток 585 / 725 А, входное напряжение 220 В, 3-фазн. Без тормозного блока, с STO
MD520-2T132S-INT Преобразователь частоты серии MD520, мощность 132 / 160 кВт, выходной ток 465 /585 А, входное напряжение 220 В, 3-фазн. Без тормозного блока, с STO
MD520-2T110S-INT Преобразователь частоты серии MD520, мощность 110 / 132 кВт, выходной ток 426 /520 А, входное напряжение 220 В, 3-фазн. Без тормозного блока, с STO
MD520-2T90S-INT Преобразователь частоты серии MD520, мощность 90 / 110 кВт, выходной ток 377 / 465 А, входное напряжение 220 В, 3-фазн. Без тормозного блока, с STO
MD520-2T75S-INT Преобразователь частоты серии MD520, мощность 75 / 90 кВт, выходной ток 304 /377 А, входное напряжение 220 В, 3-фазн. Без тормозного блока, с STO
MD520-2T55S-INT Преобразователь частоты серии MD520, мощность 55 / 75 кВт, выходной ток 210 /253 А, входное напряжение 220В, 3-фазн.. Без тормозного блока, с STO
MD520-2T45S-INT Преобразователь частоты серии MD520, мощность 45 / 55 кВт, выходной ток 176 / 210 А входное напряжение 220V, 3-фазн. Без тормозного блока, с STO
MD520-2T37BS-INT Преобразователь частоты серии MD520, мощность 37 / 45 кВт, выходной ток 150 / 176 А, входное напряжение 220V, 3-фазн. С тормозным блоком и STO
MD520-2T30BS-INT Преобразователь частоты серии MD520, мощность 30 / 37 кВт, выходной ток 112 / 150 А, входное напряжение 220V, 3-фазн. С тормозным блоком и STO
MD520-2T22BS-INT Преобразователь частоты серии MD520, мощность 22 / 30 кВт, выходной ток 91 / 112 А, входное напряжение 220V, 3-фазн. С тормозным блоком и STO
MD520-2T18.5BS-INT Преобразователь частоты серии MD520, мощность 18,5 / 22 кВТ, выходной ток 75 / 91А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T15BS-INT Преобразователь частоты серии MD520, мощность 15 / 18,5 кВт, выходной ток 60 /75 А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T11BS-INT Преобразователь частоты серии MD520, мощность 11 / 15 кВт, выходной ток 45 / 60 А, входное напряжение 220V, 3-фазн.. С тормозным блоком и STO
MD520-2T7.5BS-INT Преобразователь частоты серии MD520, мощность 7,5 / 11 кВт, выходной ток 32 / 37 А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T5.5BS-INT Преобразователь частоты серии MD520, мощность 5,5 / 7,5 кВт, выходной ток 25 /32 А, входное напряжение 220V, 3-фазн. С тормозным блоком и STO
MD520-2T3.7BS-INT Преобразователь частоты серии MD520, мощность 3,7 / 5,5 кВт, выходной ток 13 /17 А, входное напряжение 220V, 3-фазн. С тормозным блоком и STO
MD520-2T2.2BS-INT Преобразователь частоты серии MD520, мощность 2.2 / 3,7 кВт, выходной ток 9 / 13 А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T1.5BS-INT Преобразователь частоты серии MD520, мощность 1,5 / 2,2 кВт, выходной ток 7,2 / 9 А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T1.1BS-INT Преобразователь частоты серии MD520, мощность 1,1 / 1,5 кВт, выходной ток 5,1 / 7,2 А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T0.7BS-INT Преобразователь частоты серии MD520, мощность 0,8 / 1,1кВт, выходной ток 3,8 / 5,1А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2T0.4BS-INT Преобразователь частоты серии MD520, мощность 0,4 / 0,7кВт, выходной ток 2,1 / 3,1А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2S2.2BS-INT Преобразователь частоты серии MD520, мощность 2.2 / 3кВт, выходной ток 9,6 / 12А, входное напряжение 220В, 3-фазн. С тормозным блоком и STO
MD520-2S1.5BS-INT Преобразователь частоты серии MD520, мощность 1,5 / 2,2кВт, выходной ток 7 / 9,6А, входное напряжение 220В, 1-фазн. С тормозным блоком и STO
MD520-2S0.7BS-INT Преобразователь частоты серии MD520, мощность 0,75 / 1,5 кВт, выходной ток 4 / 7А, входное напряжение 220V, 1-фазн. С тормозным блоком и STO
MD520-2S0.4BS-INT Преобразователь частоты серии MD520, мощность 0.4 / 0,7кВт, выходной ток 2,3 / 4А , входное напряжение 220V, 1-фазн. С тормозным блоком и STO
MD520-4T400S-L-INT Преобразователь частоты серии MD520, мощность 400 / 500 кВт, входной ток 725 / 880 А, входное напряжение 380 В, 3-фазн.Без тормозного блока, с STO, с выходом переменного тока
