Серия LK. Контроллеры с поддержкой резервирования
Промышленные контроллеры HollySys серии LK предназначены для использования в средних и крупных системах автоматизации для задач с непрерывными процессами и управлением сложными агрегатами.
Поддержка двухстоечной структуры резервирования (включая резервирование питания, резервирование контроллера, сетевое резервирование). - Время переключения в режиме резервирования не превышает 130 мс. Минимальное время планирования задач - менее 100 мс. Минимальное время отклика цикла системы - менее 200 мс.
- Максимальное число каналов ввода/вывода в рамках системы - 15 360 точек.
- Поддержка проколов Modbus RTU/TCP, Profibus DP, Powerlink, Ethernet, HOLLITCP.
- Горячая замена модулей ввода/вывода.
- Диапазон рабочих температур: от-40°C до +70°C
Получить консультации и оформить заказ на контроллеры HollySys серии LK вы можете в компании СИМЭКС. Отправьте запрос по электронной почте info@simecs.ru или свяжитесь с нами по телефону (812) 677-00-57.
LK-PLC – промышленные контроллеры с поддержкой резервирования. Предназначены для использования в средних и крупных системах автоматизации для задач с непрерывными процессами и управлением сложными агрегатами.
Каждый контроллер серии LK состоит из следующих компонентов:
· LK921 Адаптер питания 24V
· LK220 Процессорный модуль (Двухъядерный CPU до 677 Mhz)
· LK240 Коммуникационный модуль резервирования
· LK249 Коммуникационный модуль Profibus DP
· LK130 4-слотовая корзина
Функционал контроллеров: управление периферией ввода/вывода, подключение IoT-устройств, промышленных полевых шин и сетевых интерфейсов, логическое управление, управление по времени, аналоговое управление, управление движением и другие функции, необходимые для решения сложных и нестандартных задач в области управления производственными процессами. Контроллеры поддерживают двухстоечную структуру резервирования.
LK используют технологию независимого управления. Системное оборудование, программное и настроечное ПО, а также ПО для онлайн-управления отвечают самым строгим требованиям локализации.
Преимущества контроллеров:
· Высокая надежность и безопасность. Промышленные контроллеры HollySys серии LK соответствуют международному стандарту IEC61131, имеют сертификат функциональной безопасности IEC61508 SIL2 (TUV, Германия), а также 2-ой уровень информационной безопасности в соответствии с системой сертификации Achile.
Контроллеры серии LK поддерживают двухстоечную структуру резервирования (включая резервирование питания, резервирование контроллера, сетевое резервирование). Для синхронизации основных и резервных процессоров в режиме реального времени используется двухканальный гигабитный оптический интерфейс. Система поддерживает несколько режимов самодиагностики и автоматически переключается на резервный процессор без помех при обнаружении неисправности в основном процессоре, что позволяет гарантировать бесперебойный производственный процесс.
· Быстрый отклик. Время переключения в режиме резервирования не превышает 130 мс. Минимальное время планирования задач - менее 100 мс. Минимальное время отклика цикла системы - менее 200 мс.
· Масштабируемость. Промышленные контроллеры HollySys серии LK имеют широкие возможности по созданию распределённой сети управления. Количество модулей локального и удаленного ввода/вывода, а также модулей расширения может достигать 120 групп (128 каналов на одну группу модулей). Общее число каналов ввода/вывода в рамках системы может достигать 15 360 точек.
· Поддержка разнообразных проколов. Контроллеры поддерживают протоколы Modbus RTU/TCP, Profibus DP, Powerlink, Ethernet, HOLLITCP.
· Горячая замена модулей ввода/вывода
· Безопасная загрузка программного обеспечения. Все ПЛК серии LK позволяют обновлять ПО без остановок и перезагрузок
· Широкий диапазон температур и высокий уровень защиты. Рабочая температура устройств -40°C до +70°C. Все устройства серии LK покрываются тройным слоем лака для надежной защиты от влаги, коррозии и плесени.
Применение: контроллеры могут использоваться в широком спектре промышленных приложений, включая системы водоочистки, высокотехнологичное оборудование, сложные машины, производственные линии. Релевантные отрасли промышленности: нефтехимическая, химическая, нефтегазовая промышленность, электроэнергетика, металлургия, горнодобывающая промышленность и т.д.

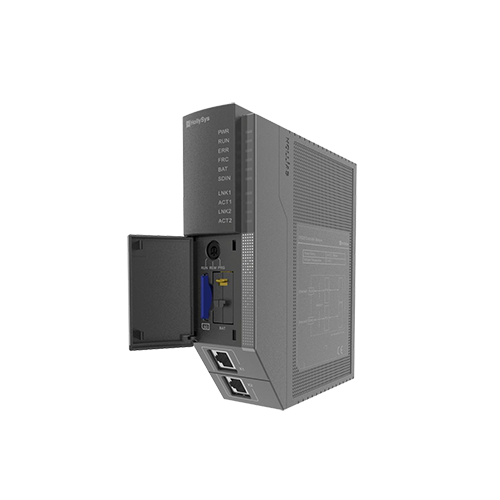

LK220 ЦПУ, 667 MHz. Время выполнения операций с битами: 0.013 ms/K. Программа - 10MB, область сохранения - 64KB. Поддержка резервирования
LK117 Периферийная задняя шина с 11-тью слотами. Габариты 385×166×55.5мм. Оснащена разъемами для подключения модулей ввода-вывода
LK118 Периферийная задняя шина с 5-тью слотами. Габариты 210×166×55 мм. Оснащена разъемами для подключения модулей ввода-вывода

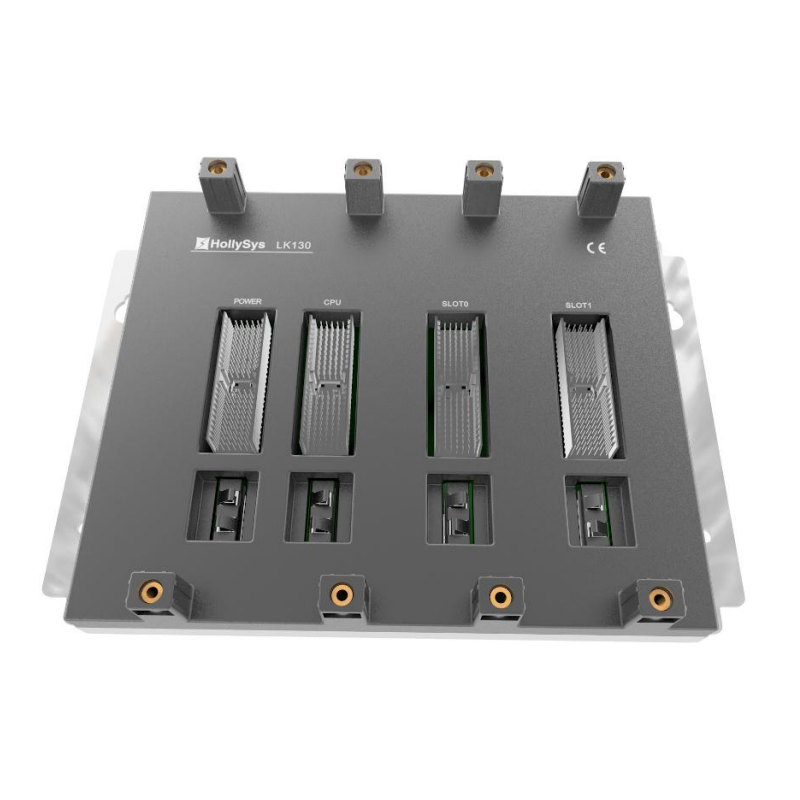

LK130 Задняя шина с 4-мя слотами. Габариты 235×166×44.3 мм.
LK132 Задняя шина с 6-тью слотами. Габариты 325×166×44.3mm
LK133 Задняя шина с 7-тью слотами. Поддержка резервирования питания. Габариты 387.7×166×44.3mm

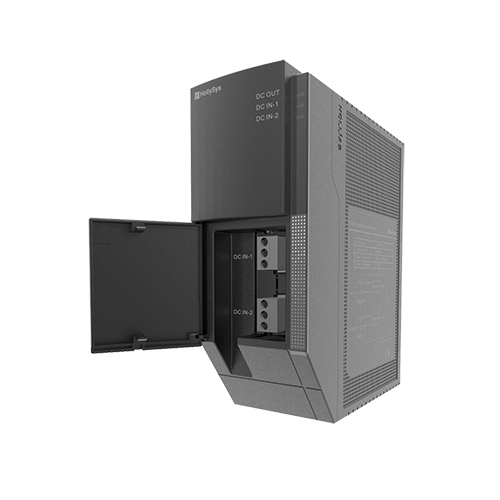

LK921 Адаптер питания 24V, входное напряжение 20.4~29.8 VDC, с независимо подключаемыми входными клеммами
LK910 Блок питания 24 VDC, входное напряжение:110VAC/220VAC, выходное напряжение: 24 VDC, мощность: 120 W.
LK922 Блок питания с резервированием входное напряжение 19.5~60VDC. Подходит для периферийной задней шины с 7-мью слотами
LK410 8-канальный аналоговый вход напряжения, 10~10V/0~10V/0~5V
LK411 8-канальный токовый аналоговый вход, 0~20 mA/4~20 mA
LK412 6-канальный изолированный аналоговый вход, 0~20 mA/4~20 mA/±10 V/0~5V/0~10 V
LK430 6-канальный аналоговый вход для резистивного температурного датчика, PT100/200/500/1000, Ni100/120/200/500, Cu10/50
LK432 8-канальный аналоговый вход, PT100/200/500/1000, Ni100/120/200/500, Cu10/50, изоляция каналов, 2/3/4 кабеля, предустановленное кабельное соединение
LK441 8-канальный аналоговый вход, термопара (с компенсацией холодного спая), типы B/C/E/J/K/N/R/S/T, -12 mV~+32 mV (+78 mV)
LK511 Межканальный изолированный токовый аналоговый выход, 4-канала, 0~21 mA/4~20 mA
LK512 8-канальный аналоговый выход тока и напряжения, 0~20mA/4~20mA/0~5V/0~10V/1~5V/-5~5V/-10~10V
LK616 32-канальный дискретный вход, 24VDC, тип sink, предустановленное кабельное соединение
LK710 16-канальный дискретный выход 24VDC, 0.5 A
LK720 8-канальный релейный выход (нормально открытые контакты), 10~265VAC/5~125VDC, релейный выход, 2A@MAX
LK232 Повторитель Profibus-DP, с терминальным резистором
LK233 Profibus-DP шинный оптоэлектронный трансивер

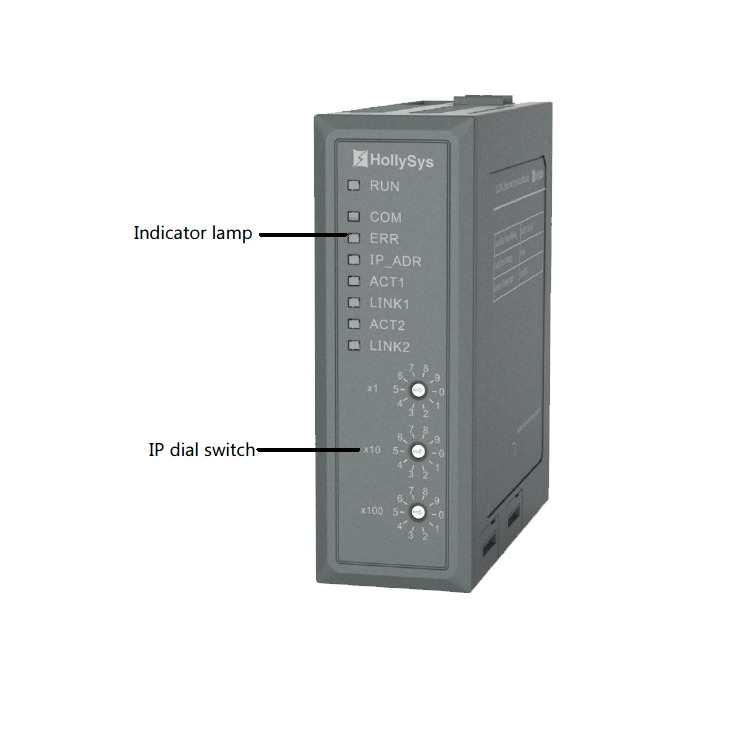

LK234 Коммуникационный модуль Ethernet/DP с двумя портами RJ45 для расширения модулей удаленного ввода/вывода
LK239 Коммуникационный модуль расширения MODBUS Master/Slave, интерфейс RS232/RS485

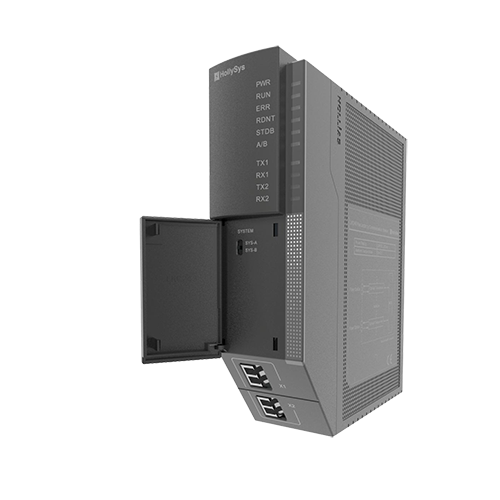

LK240 Коммуникационный модуль резервирования, двойной оптоволоконный коммуникационный интерфейс Lc типа

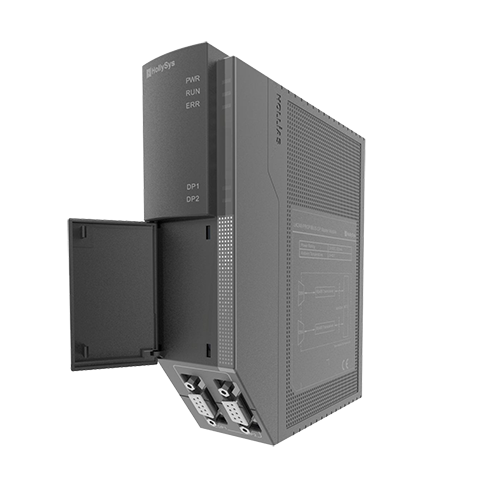

LK249 Коммуникационный модуль мастер-устройства DP, два резервированных DP-интерфейса, поддержка горячей замены
LK250 Интерфейсный модуль Profibus-DP для расширения модулей ввода/вывода, установленных на периферийной задней шине
LKA107 Шинный соединитель Profibus-DP для использования с LK255 или сторонним DP-устройством
LKA141 Пустой модуль для периферийной задней шины LK220
LKA003 Инструмент для механического ключа для задней шины
LKA131 Пустой модуль для задней шины LK110 или периферийной задней шины
LKX1030 Кабельная сборка DIO, 3 метра, цветное кольцо
LKX1130 Кабельная сборка AIO, 3 метра, цветное кольцо
LKX1030L Кабельная сборка DIO, 3 метра, шинный маркер
