Модули ввода/вывода GS20
INOVANCE GS20 - новое поколение модулей ввода/вывода с поддержкой технологии IO-Link. Модули GS20 имеют класс защиты IP67, подходят для установки вне шкафа управления и могут успешно эксплуатироваться в суровых условиях промышленного производства.
- поддержка технологии I/O link
- герметичный корпус (IP67) с высокой устойчивостью к ударам и вибрациям
- подходит для суровых условий эксплуатации. Может устанавливаться непосредственно в зоне управления
- автоматический мониторинг состояния и контроль параметров
По вопросам приобретения модулей ввода/вывода INOVANCE GS20 и другого оборудования INOVANCE обращайтесь к официальному дистрибьютору в РФ - компании СИМЭКС. Наши контакты: (812) 677-00-57; info@simecs.ru
INOVANCE GS20 – линейка модулей ввода/вывода с поддержкой протокола IO-Link.
IO-Link представляет собой двунаправленный цифровой стандарт промышленных сетей связи, работающий по принципу «точка-точка» на коротких расстояниях. Протокол используется для подключения цифровых датчиков и исполнительных механизмов к промышленной полевой шине или промышленному Ethernet.
В отличие от традиционных систем, в которых информация от датчиков и исполнительных механизмов поступает в формате двоичных сигналов, в системе, построенной на базе IO-Link, реализуется полноценная двунаправленная связь между уровнем управления и уровнем датчиков/исполнительных устройств в формате обмена данными.
Использование технологии IO-Link в системе модулей ввода/вывода отвечает концепции современного промышленного предприятия «Индустрия 4.0», создавая условия для получения расширенной объективной информации о состоянии машины в реальном времени на основе данных от датчиков.
Преимущества для пользователя:
- автоматическая загрузка настроек датчиков (в том числе их чувствительности) с контроллера – без участия человека;
- автоматический мониторинг состояния датчиков для оценки уровня их износа и планирования графика обслуживания и ремонта;
- оперативное выявление неисправного датчика, позволяющее избежать длительного простоя производственной линии.
Топология сети IO-Link
Топология IO-Link включает в себя ПЛК, мастер-модуль IO-Link (GS20-ECT-8L), полевые модули IO-Link (GS20-16EMNL или GS20-16EMPL), датчики/ исполнительные механизмы и кабель ввода-вывода. Устройство IO-Link master подключается к ПЛК и другому устройству IO-Link master посредством EtherCAT. Соединение мастер-модуля и полевых модулей IO-Link, а также мастер-модуля IO-Link и датчиков/исполнительных механизмов или полевых модулей IO-Link и датчиков/исполнительных механизмов осуществляется посредством IO-Link. Датчики и исполнительные механизмы могут подключаться к ведущему и ведомому устройствам IO-Link напрямую.
*Порт IO-Link может поддерживать два операционных режима: режим IO-Link и режим стандартного входа/вывода. Требуемый рабочий режим может настраиваться отдельно для любого порта.
Кабели для подключения
Коммуникационные кабели EtherCAT
|
Заказной код |
Описание |
Длина |
|
CABM12DMS4M12DMS43 |
Кабель EtherCat для последовательного подключения станций GS20 IO-Link Master ( IO-Link master - IO-Link master) |
3м |
| CABM12DMS4M12DMS45 | 5м | |
| CABM12DMS4M12DMS48 | 8м | |
| CABM12DMS4M12DMS410 | 10м | |
| CABM12DMS4M12DMS415 | 15м | |
| CABRJ45M12DMS43 |
Кабель EtherCat для подключения станций GS20 IO-Link Master к ПЛК (ПЛК - IO-Link master) |
3м |
| CABRJ45M12DMS45 | 5м | |
| CABRJ45M12DMS48 | 8м | |
| CABRJ45M12DMS410 | 10м | |
| CABRJ45M12DMS415 | 15м |
Кабели входного питания
| Заказной код | Описание | Длина |
| CAB7/8FL53 | Кабель входного питания для GS20 IO-Link Master | 3м |
| CAB7/8FL55 | 5м | |
| CAB7/8FL58 | 8м | |
| CAB7/8FL510 | 10м | |
| CAB7/8FL515 | 15м |
Коммуникационные кабели IO-Link
| Заказной код | Описание | Длина |
| CABM12AMS4M12AFL43 |
Кабель IO-Link для подключения станций GS20 IO-Link Slave (IO-Link master - IO-Link slave) |
3м |
| CABM12AMS4M12AFL45 | 5м | |
| CABM12AMS4M12AFL48 | 8м | |
| CABM12AMS4M12AFL410 | 10м | |
| CABM12AMS4M12AFL415 | 15м |
Коннекторы
| Заказной код | Описание |
| CONM12AFS4 | CON-M12AFS4, Коннектор M12, 4pin, мама, прямой, для порта EtherCat модуля GS20 |
| CONM12AFL4 | CON-M12AFL4, Коннектор M12, 4pin, мама, угловой, для порта EtherCat модуля GS20 |
| CONM12AMS | CON-M12AMS5, Коннектор M12, 5pin, мама, прямой, для подключения входного и выходного питания модуля GS20 |
| CONM12AML5 | CON-M12AML5, Коннектор M12, 5pin, мама, угловой, для подключения входного и выходного питания модуля GS20 |
| CONM12AMS5YF5 | CON-M12AMS5-YF5, Коннектор Y-type M12 для подключения к портам IO-Link |

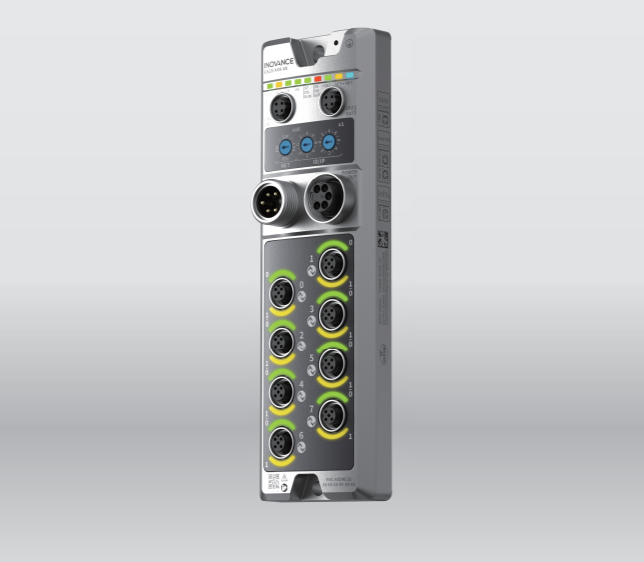

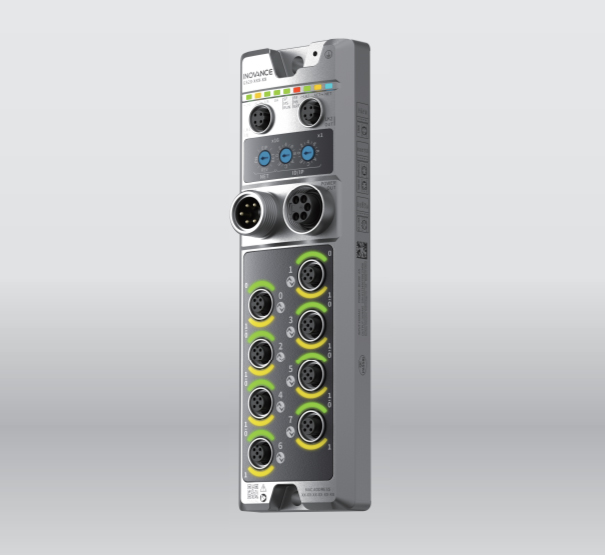

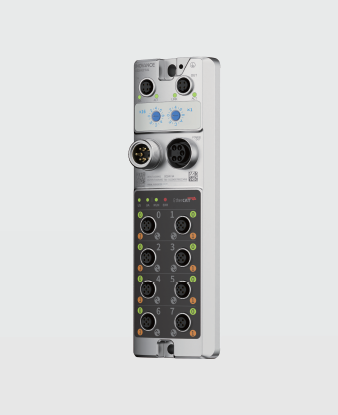

GS20-ECT-8L-INT, Модуль ввода/вывода GS20, 8-канальный IO-Link master, EtherCAT, модуль IP67

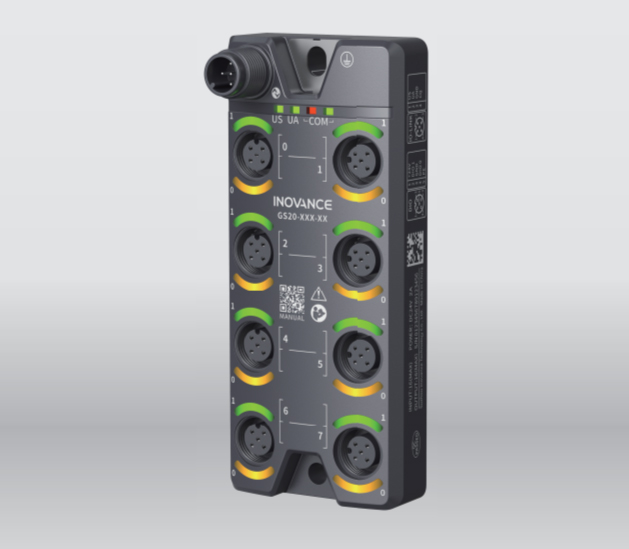

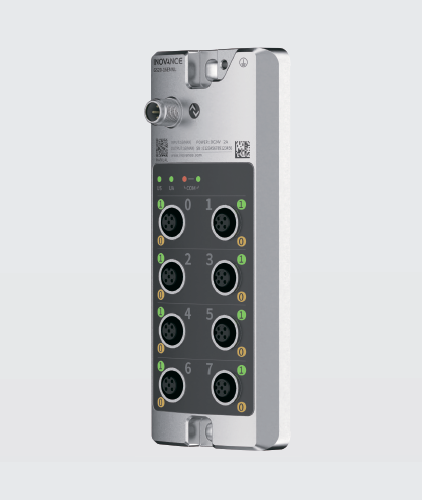

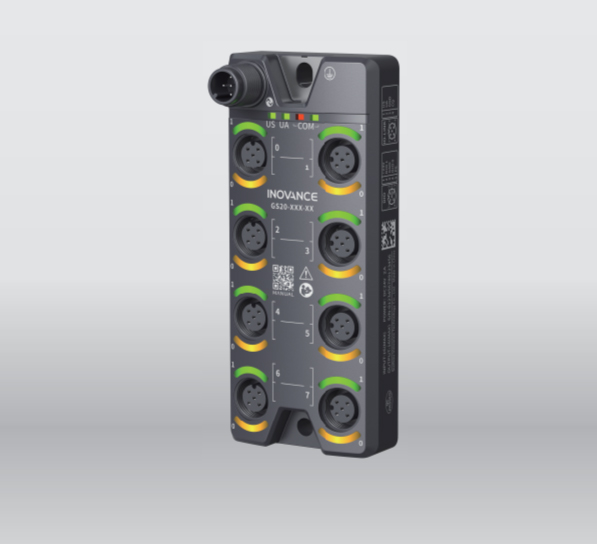

GS20-16EMPL-INT, Модуль ввода/вывода GS20 IO-Link slave на 16 каналов DI/DO, PNP, модуль IP67

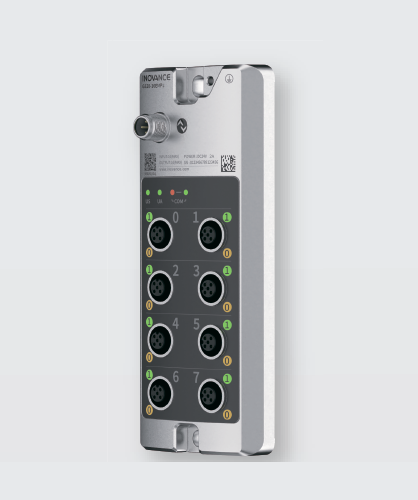

GS20-16EMNL-INT, Модуль ввода/вывода GS20 IO-Link slave на 16 каналов DI/DO, NPN, модуль IP67
CAB-M12DMS4-M12DMS4-3, Кабель EtherCat для последовательного подключения станций GS20 IO-Link Master ( IO-Link master - IO-Link master), 3м
CAB-M12DMS4-M12DMS4-5, Кабель EtherCat для последовательного подключения станций GS20 IO-Link Master ( IO-Link master - IO-Link master), 5м
CAB-M12DMS4-M12DMS4-8, Кабель EtherCat для последовательного подключения станций GS20 IO-Link Master ( IO-Link master - IO-Link master), 8м
CAB-M12DMS4-M12DMS4-10, Кабель EtherCat для последовательного подключения станций GS20 IO-Link Master ( IO-Link master - IO-Link master), 10м
CAB-M12DMS4-M12DMS4-15, Кабель EtherCat для последовательного подключения станций GS20 IO-Link Master ( IO-Link master - IO-Link master), 15м
CAB-RJ45-M12DMS4-3, Кабель EtherCat для подключения станций GS20 IO-Link Master к ПЛК (ПЛК - IO-Link master), 3м
CAB-RJ45-M12DMS4-5, Кабель EtherCat для подключения станций GS20 IO-Link Master к ПЛК (ПЛК - IO-Link master), 5м
CAB-RJ45-M12DMS4-8, Кабель EtherCat для подключения станций GS20 IO-Link Master к ПЛК (ПЛК - IO-Link master), 8м
CAB-RJ45-M12DMS4-10, Кабель EtherCat для подключения станций GS20 IO-Link Master к ПЛК (ПЛК - IO-Link master), 10м
CAB-RJ45-M12DMS4-15, Кабель EtherCat для подключения станций GS20 IO-Link Master к ПЛК (ПЛК - IO-Link master), 15м
CAB-7/8FL5-3, Кабель входного питания для GS20 IO-Link Master, 3м
CAB-7/8FL5-5, Кабель входного питания для GS20 IO-Link Master, 5м
CAB-7/8FL5-10, Кабель входного питания для GS20 IO-Link Master, 10м
CAB-7/8FL5-15, Кабель входного питания для GS20 IO-Link Master, 15м
CAB-7/8FL5-7/8ML5-3, Кабель выходного питания для подключения станций GS20 IO-Link Master (IO-Link master - IO-Link master), 3м
CAB-7/8FL5-7/8ML5-5, Кабель выходного питания для подключения станций GS20 IO-Link Master (IO-Link master - IO-Link master), 5м
CAB-7/8FL5-7/8ML5-8, Кабель выходного питания для подключения станций GS20 IO-Link Master (IO-Link master - IO-Link master), 8м
CAB-7/8FL5-7/8ML5-10, Кабель выходного питания для подключения станций GS20 IO-Link Master (IO-Link master - IO-Link master), 10м
CAB-7/8FL5-7/8ML5-15, Кабель выходного питания для подключения станций GS20 IO-Link Master (IO-Link master - IO-Link master), 15м
CAB-M12AMS4-M12AFL4-3, Кабель IO-Link для подключения станций GS20 IO-Link Slave (IO-Link master - IO-Link slave), 3м
CAB-M12AMS4-M12AFL4-5, Кабель IO-Link для подключения станций GS20 IO-Link Slave (IO-Link master - IO-Link slave), 5м
CAB-M12AMS4-M12AFL4-8, Кабель IO-Link для подключения станций GS20 IO-Link Slave (IO-Link master - IO-Link slave), 8м
CAB-M12AMS4-M12AFL4-10, Кабель IO-Link для подключения станций GS20 IO-Link Slave (IO-Link master - IO-Link slave), 10м
CAB-M12AMS4-M12AFL4-15, Кабель IO-Link для подключения станций GS20 IO-Link Slave (IO-Link master - IO-Link slave), 15м
CON-M12AFS4, Коннектор M12, 4pin, мама, прямой, для порта EtherCat модуля GS20
CON-M12AFL4, Коннектор M12, 4pin, мама, угловой, для порта EtherCat модуля GS20
CON-M12AMS5, Коннектор M12, 5pin, мама, прямой, для подключения входного и выходного питания модуля GS20
CON-M12AML5, Коннектор M12, 5pin, мама, угловой, для подключения входного и выходного питания модуля GS20
CON-M12AMS5-YF5, Коннектор Y-type M12 для подключения к портам IO-Link
