Встречайте LOGO!9. Новая версия логического реле Siemens
13.07.2026
Компания Siemens выпустила новую версию логического реле LOGO!9, предназначенную для широкого спектра задач автоматизации – от использования в бытовых установках до сложных инженерных решений, предполагающих интеграцию в общую системную шину. По своему функционалу новая линейка полностью замещает модули старого поколения, однако ее аппаратная часть (с расширенными возможностями) не совместима с модулями прошлых серий.

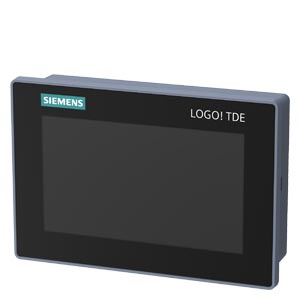

.png "LOGO!9 TDE Display")
В линейку LOGO!9 вошли базовые модули, коммуникационные модули, модули расширения, дисплей LOGO! TDE. Для программирования используется ПО LOGO! Soft Comfort V9.0. Программа вмещает 800 программных блоков.
Каждый базовый модуль LOGO! поддерживает следующие подключения:
- Цифровые входы I1 до I64
- Аналоговые входы AI1 до AI16
- Цифровые выходы Q1 до Q60
- Аналоговые выходы AQ1 до AQ16
- Блоки цифровых флагов M1 до M128:
- M8: Флаг инициализации (отображается синим цветом в LOGO!Soft Comfort)
- M27: Флаг страницы сообщений (отображается зеленым цветом в LOGO!Soft Comfort)
- M28: Флаг подсветки: LOGO! BM отображает янтарную подсветку на строке состояния экрана устройства.
- M29: Флаг подсветки: LOGO! BM отображает красную подсветку на строке состояния экрана устройства.
- M30: Флаг подсветки: LOGO! TDE отображает янтарную подсветку на строке состояния экрана устройства.
- M31: Флаг подсветки: LOGO! TDE отображает красную подсветку на строке состояния экрана устройства.
- Блоки аналоговых флагов: AM1 до AM128
- Блоки аналоговых чисел с плавающей запятой: FAM1 до FAM32
- Биты регистров сдвига: S1.1 до S4.8 (32 бита регистров сдвига)
Устройства серии LOGO! 9 дополнительно поддерживают отображение следующих сетевых цифровых/аналоговых входов и выходов:
- 512 сетевых цифровых входов: NI1 до NI512
- 128 сетевых аналоговых входов: NAI1 до NAI128
- 480 сетевых цифровых выходов: NQ1 до NQ480
- 128 сетевых аналоговых выходов: NAQ1 до NAQ128
- 16 сетевых аналоговых входов с плавающей запятой: NFAI1 до NFAI16
- 16 сетевых аналоговых выходов с плавающей запятой: NFAQ1 до NFAQ16
Дисплей LOGO! TDE имеет два Ethernet-интерфейса, каждый из которых можно подключить к базовому модулю, ПК или другому LOGO! TDE.
Компоненты LOGO!9
|
Базовые модули с дисплеем |
|
6ED1052-1CC08-0BA3 LOGO! 24CE, логический модуль, питание дисплея / ввод/вывод: 24 В/24 В/24 В, 8 цифровых входов (4 аналоговых)/4 цифровых выхода, память 800 блоков, модульное расширение, встроенный веб-сервер Ethernet, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше |
|
6ED1052-1FB08-0BA3 LOGO! 230RCE, логический модуль, питание дисплея / ввод/вывод: 115 В/230 В/реле, 8 цифровых входов/4 цифровых выхода, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше |
|
6ED1052-1HB08-0BA3 LOGO! 24RCE, логический модуль, питание дисплея / ввод/вывод: 24 В переменного/постоянного тока, 24 В/реле, 8 цифровых входов/4 цифровых выхода, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше |
|
6ED1052-1MD08-0BA3 LOGO! 12/24RCE, логический модуль, питание дисплея / ввод/вывод: 12/24 В постоянного тока/реле, 8 цифровых входов (4 аналоговых)/4 цифровых выхода, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD, для LOGO! Soft Comfort V9.0 или выше |
|
Базовые модули без дисплея |
|
6ED1052-2CC08-0BA3 LOGO! 24CEo, логический модуль, без дисплея, питание/входы/выходы: 24 В/24 В/24 В, 8 цифровых входов (4 аналоговых)/4 цифровых выхода, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше |
|
6ED1052-2FB08-0BA3 LOGO! 230RCEo, логический модуль, питание/входы/выходы: 115 В/230 В/реле, 8 цифровых/4 цифровых выхода, без дисплея, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше, поддержка облачного подключения для LOGO! Soft Comfort V9.0 или выше |
|
6ED1052-2HB08-0BA3 LOGO! 24RCEO (AC), логический модуль, источник питания / ввод/вывод: DC 24 В постоянного тока/24 В переменного тока/реле, 8 цифровых входов/4 цифровых выхода, без дисплея, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше |
|
6ED1052-2MD08-0BA3 LOGO! 12/24RCEO, логический модуль, источник питания / ввод/вывод: 12/24 В постоянного тока/реле, 8 цифровых входов (4 аналоговых)/4 цифровых выхода, без дисплея, память 800 блоков, модульное расширение, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта microSD для LOGO! Soft Comfort V9.0 или выше |
|
Модули расширения |
|
6ED1055-1FB00-0BA3 Модуль расширения LOGO! DM8 230R, источник питания / входы/выходы: 230 В/230 В/реле, 2 МВт, 4 DI/4 DO для LOGO! 9 |
|
6ED1055-1MB00-0BA3 Модуль расширения LOGO! DM8 12/24R, блок питания/входы/выходы: 12, 24 В/12 В/24 В/реле, 2 МВт, 4 DI/4 DO для LOGO! 9 |
|
6ED1055-1MF00-0BA3 Модуль расширения AM4 AI AQ PS/: 24 В пост. тока, 2 AI, 0–10 В или 0/4–20 мА, 2 аналоговых выхода, 0–10 В или 0/4–20 мА для LOGO! 9 |
|
Дисплей |
|
6ED1055-4MH08-0BA3 LOGO! 9-дюймовый сенсорный TDE-дисплей, 256 цветов, 2 порта Ethernet, для LOGO! 9 |
|
Лицензия & ПО |
|
6ED1058-0BA08-0YA3 LOGO! SOFT Comfort V9 — лицензия на 1 установку, включающая инженерное программное обеспечение, программное обеспечение и документацию, 6 языков, совместима с Windows 10 (64-бит), Windows 11 (64-бит), Mac OS 11 Big Sur, 12.1 Monterey, 13.6 Ventura, 14.5 Sonoma, 15 Sequoia. Linux: протестировано с SUSE Linux 15 (64-бит), Kylin OS. |
